5.5 Měřicí páska/držák
1

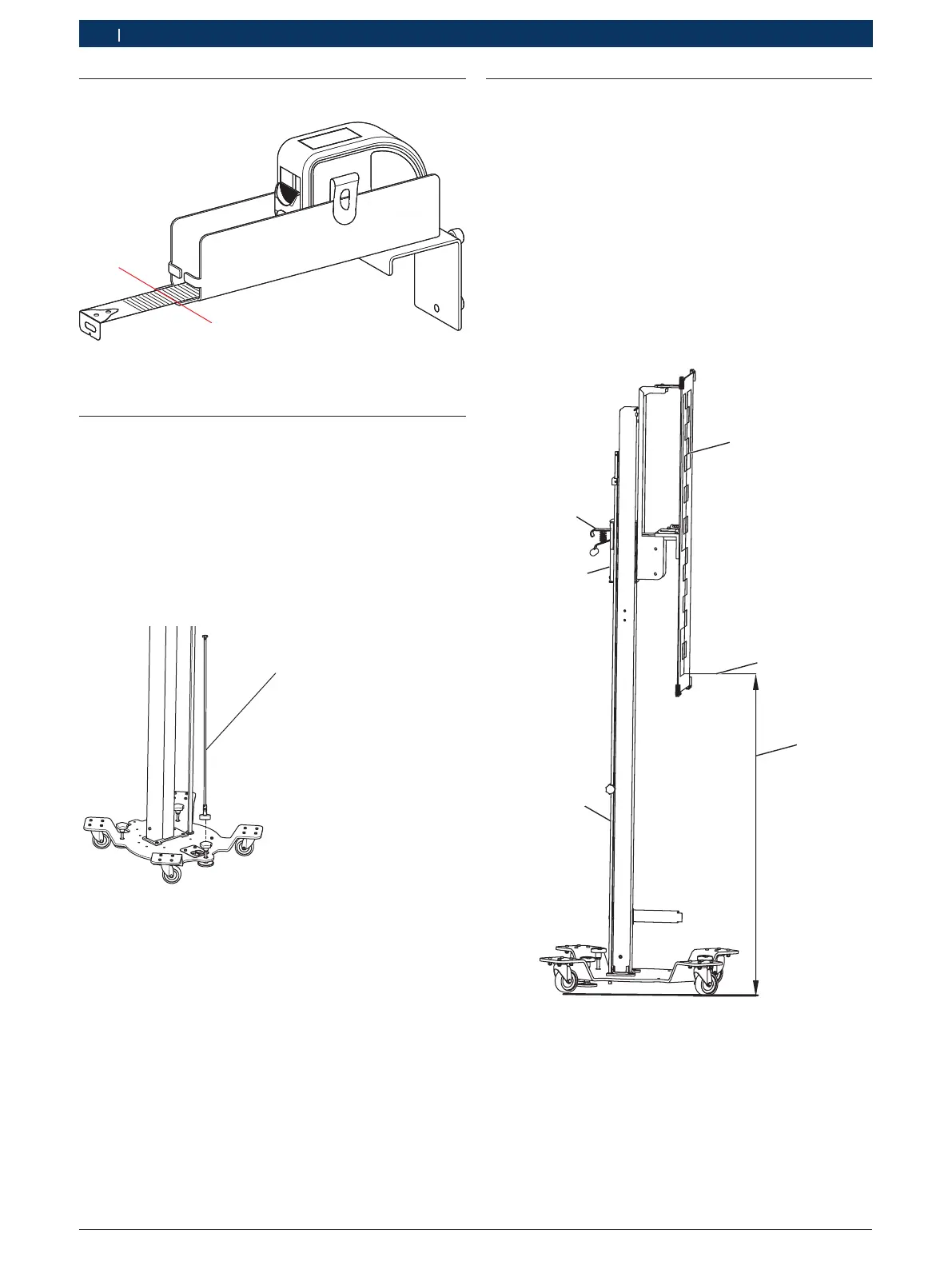

Obr. 13: Měřicí páska/držák
1 Odečet vzdálenosti
5.6 Vyrovnání EL–52425 pomůckou pro
seřízení
i
Pomůcka pro seřízení se dodává jako zvláštní
příslušenství.
1. Pomůcku pro seřízení nasaďte na šroub s
rukojeťovým křížem.
2. EL–52425 vyrovnejte pomocí libel na přesném
držáku pomůckou pro seřízení.
1
Obr. 14: Vyrovnání EL–52425 pomůckou pro seřízení
1 Pomůcka pro seřízení
5.7 Nastavení výšky kalibrační tabule
1. Potřebná výška kalibrační tabule viz "návody k
opravě" výrobce vozidla.
2. Zkontrolujte, zda mezi instalační plochou vozidla a
instalační plochou EL–52425 existuje výškový rozdíl
(způsobený např. zvedákem).
3. Pokud mezi instalačními plochami existuje výškový
rozdíl, přepočtěte výškový rozdíl s uvedenou výškou
ve stručném návodu.
4. Upevněte kalibrační tabuli.
5. Stiskněte aretační kolík a pomocí měřicí pásky nas-
tavte kalibrační tabuli na potřebnou výšku.
6. Potřebnou výšku změřte pomocí měřicí pásky u
středu kalibrační tabule.
1
2
3
4
5
6
Obr. 15: Nastavení výšky kalibrační tabule
1 Kalibrační tabule
2 Spodní hrana šachovnicového vzoru
3 Výška
4 Měřicí pravítko
5 Ukazatel výšky volitelně
6 Aretační kolík
