1 690 386 081 2018-02-22| Robert Bosch GmbH
126 | EL–52425 | Produktbeskrivelseno
FORSIKTIG – Fare for personskader på
grunn av gjenstander fra EL–52425.
¶ Når du arbeider må kalibreringstavlen
festes og målene og laserenheten P-As-
sist må festes til presisjons-målebjelken
med sikringswirer.
¶ Fjern målene og laserenheten under
montering, demontering og transport av
kalibreringstavlen.
ADVARSEL – Alvorlige øyeskader på grunn
av laserstråle.
¶ Se aldri direkte mot laserkilden.
¶ Rett aldri laserstråler mot personer,
spesielt ikke mot ansikt og øyne.
¶ For å kontrollere funksjonen, hold et
objekt foran laserens utløpspunkt.
3. Produktbeskrivelse
3.1 Tiltenkt bruk
EL–52425 skal kun brukes til statisk kalibrering av sen-
sorer og kameraer på motorkjøretøy. Bilprodusentens
spesifikke reparasjons- og serviceanvisninger er avgjø-
rende. Annen bruk eller bruk som går ut over dette gjel-
der som ikke tiltenkt bruk.
3.2 Måleplass forutsetning
Jevnhet måleplass
R Kjøretøyet må stå på plan flate.
R Gulvnivået må ikke variere mer enn ±7mm/m.
Dette tilsvarer 0,4grader.
Krav til testplass
R Kjøretøyet må være tomt.
R Kjøretøyets dekk må ha det spesifiserte dekktrykket.
R Kalibreringstavlen må stå på den samme plane flaten
som kjøretøyet.
R Kalibreringstavlen må være ren og fri for merker,
misfarging eller andre feil.
R Utfør kalibreringen under normale lysforhold:
$ Dagslys, fluorescerende lys, vanlig LED-lys.
$ Det må ikke være noen lyse lyskilder i kameraets
synsfelt.
3.3 Leveringsomfang / ekstrautstyr
Betegnelse Bestillingsnum-
mer
Grunnplate
med monteringsmateriell 1 690 381 263
Stolpe med skyver 1 690 381 254
Original bruksanvisning 1 690 386 081
Rullebåndmål 1 693 740 533
Krittstrek 1 693 740 815
Blylodd 1 693 740 685
Presisjonsholder med feste 1 690 381 261
Målebåndholder 1 690 382 499
Universaltarget type 1 1 690 382 288
Beskyttelsesdeksel 1 690 382 497
Universaltarget type 3
1)
1 690 382 485
Posisjonsindikator (EL
–51747-2)
1) 2)
1 690 382 583
Laserenhet
1)
1 690 381 124
Låsehake
1)
1 690 381 237
Innstillingshjelp
1)
1 690 381 210
1)
Ekstrautstyr
2)
For universaltarget type 3
3.4 EL–52425
1
2
3
4
5
6

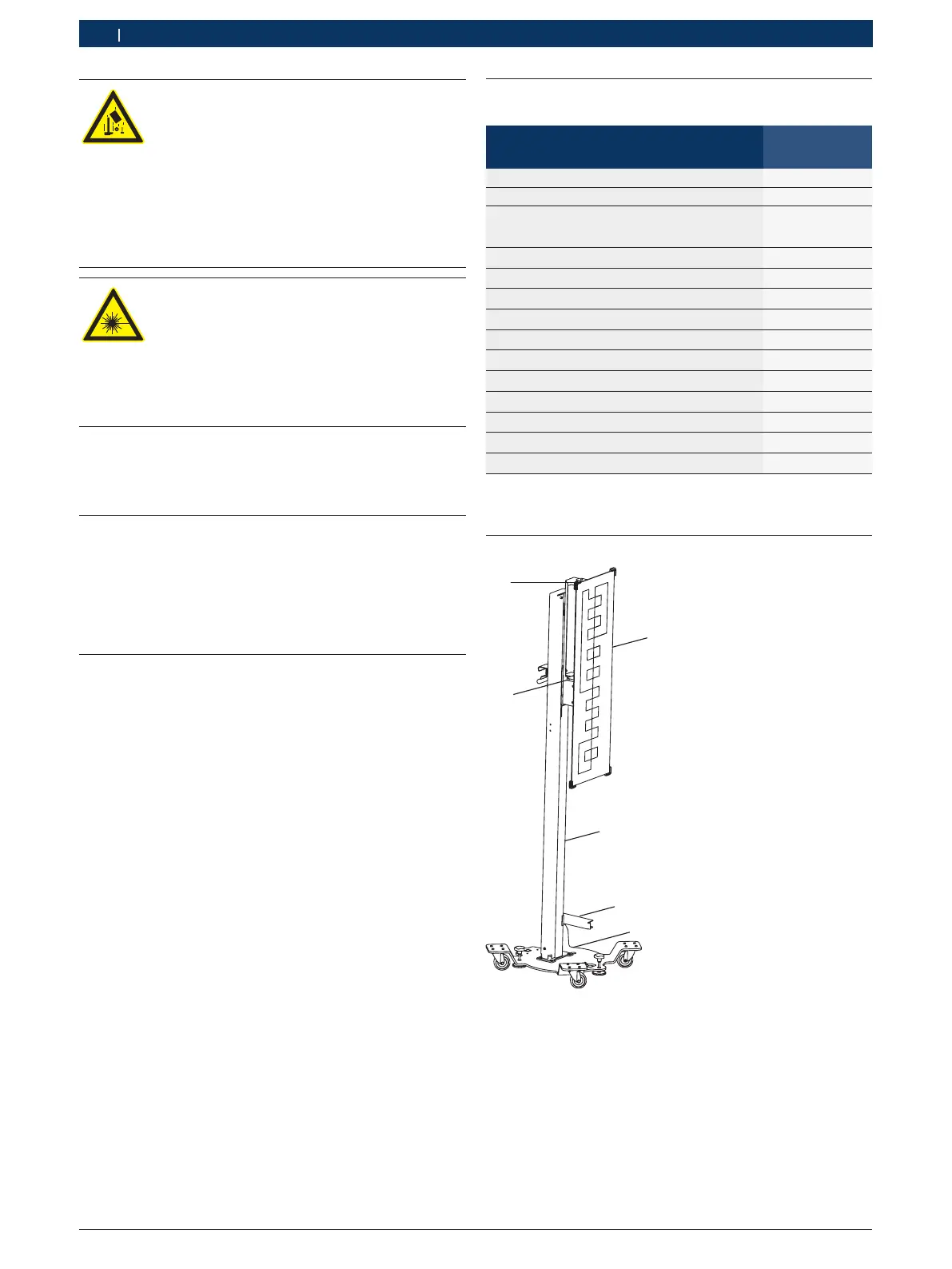

Fig. 1: EL–52425
1 Feste presisjonsholder
2 Kalibreringstavle
3 Stolpe
4 Målebåndholder
5 Kjørbar grunnplate
6 Presisjonsholder
