4.3 Τερματικός αναστολέας
¶ Σφίξτε τις βίδες με το χέρι.
1
1

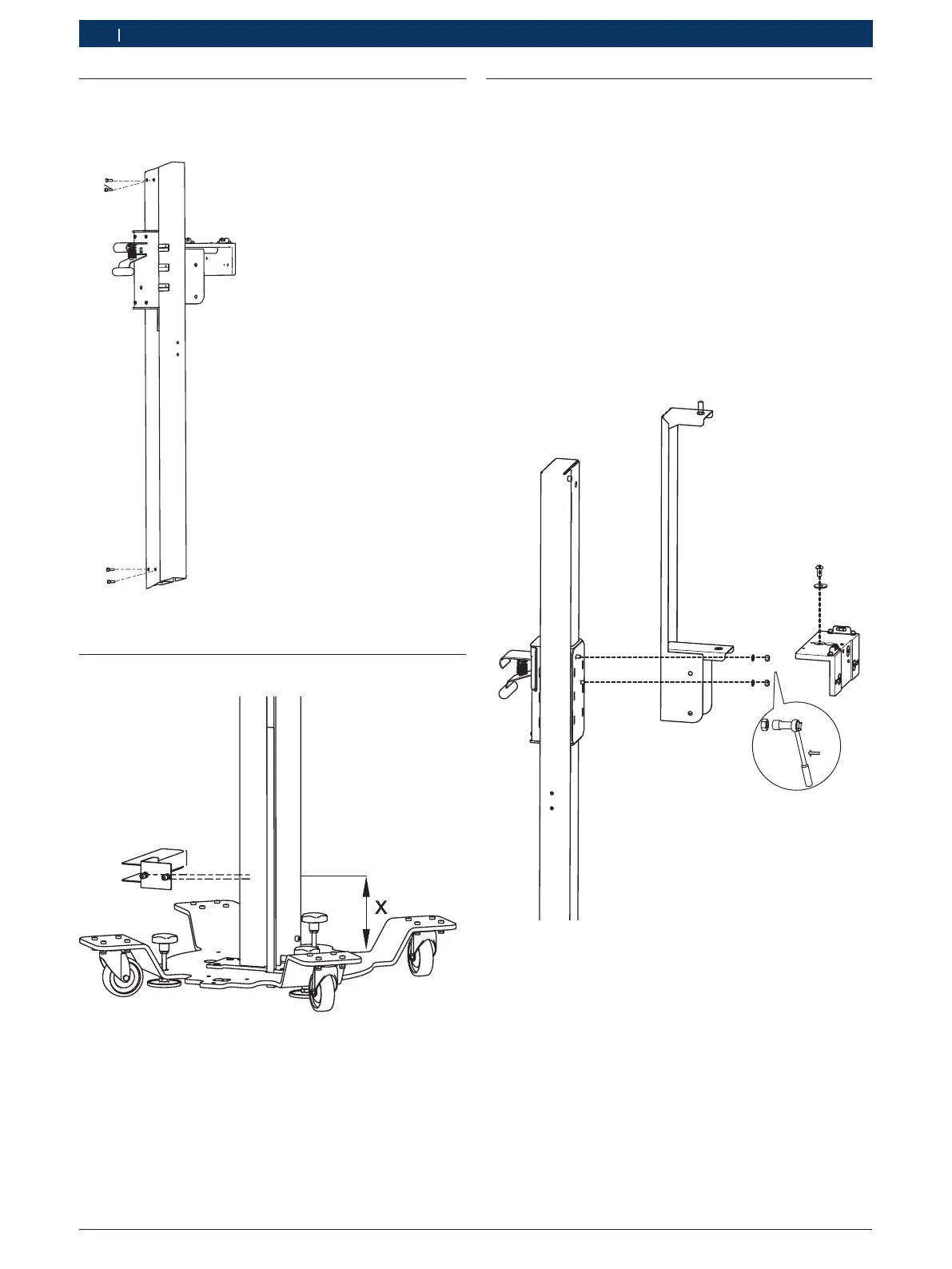

Εικ. 4: Τερματικός αναστολέας
1 2 x M5 x 16
4.4 Βάση συγκράτησης μετρικής ταινίας
Εικ. 5: Βάση συγκράτησης μετρικής ταινίας
X 0mm - 300mm
1. Οδηγήστε τη βάση συγκράτησης μετρικής ταινίας
σε ύψος 0
mm - 300mm από την πλάκα βάσης και
λάβετε υπόψη τα ειδικά πρότυπα του κατασκευαστή
οχήματος.
2. Σφίξτε τις βίδες με το χέρι.
4.5 Υποδοχή συγκρατητή ακριβείας
i
Για πιο εύκολη τοποθέτηση απομακρύνετε τον
συγκρατητή ακριβείας. Μετά από την τοποθέτηση της
"Υποδοχής συγκρατητή ακριβείας" τοποθετήστε ξανά
τον συγκρατητή ακριβείας.
1. Τοποθετήστε την υποδοχή συγκρατητή ακριβείας στο
μπουλόνι σπειρώματος στην οπή.
2. Σφίξτε την υποδοχή συγκρατητή ακριβείας με
αυτασφαλιζόμενα εξάγωνα παξιμάδια το μέγιστο με
5Nm.
! Εξαιτίας μεγάλης ροπής στρέψης μπορούν να
καταστραφού τα μπουλόνια σπειρώματος.
13
Εικ. 6: Στερεώστε την υποδοχή συγκρατητή ακριβείας
