1 690 386 081 2018-02-22| Robert Bosch GmbH
Kullanım | EL–52425 | 179 tr
5.3 EL–52425 ünitesinin aracın boylaması
yönünde orta düzlemde hizalanması
(Opsiyonel olarak lazer modülü P-Assist S5 kullanılır)
i EL–52425 ünitesinin tam doğru hizalanmasına ilişkin
spesifik değerler, araç üreticisinin ilgili "onarım
kılavuzlarında" belirtilmiştir.
Hizalama örneği
1. EL–52425 ünitesini aracın önüne konumlandırın.
2. P-AssistS5 lazer ünitesini A lazer yuvasına tespitleyin
ve emniyet ipi ile sabitleyin.
1

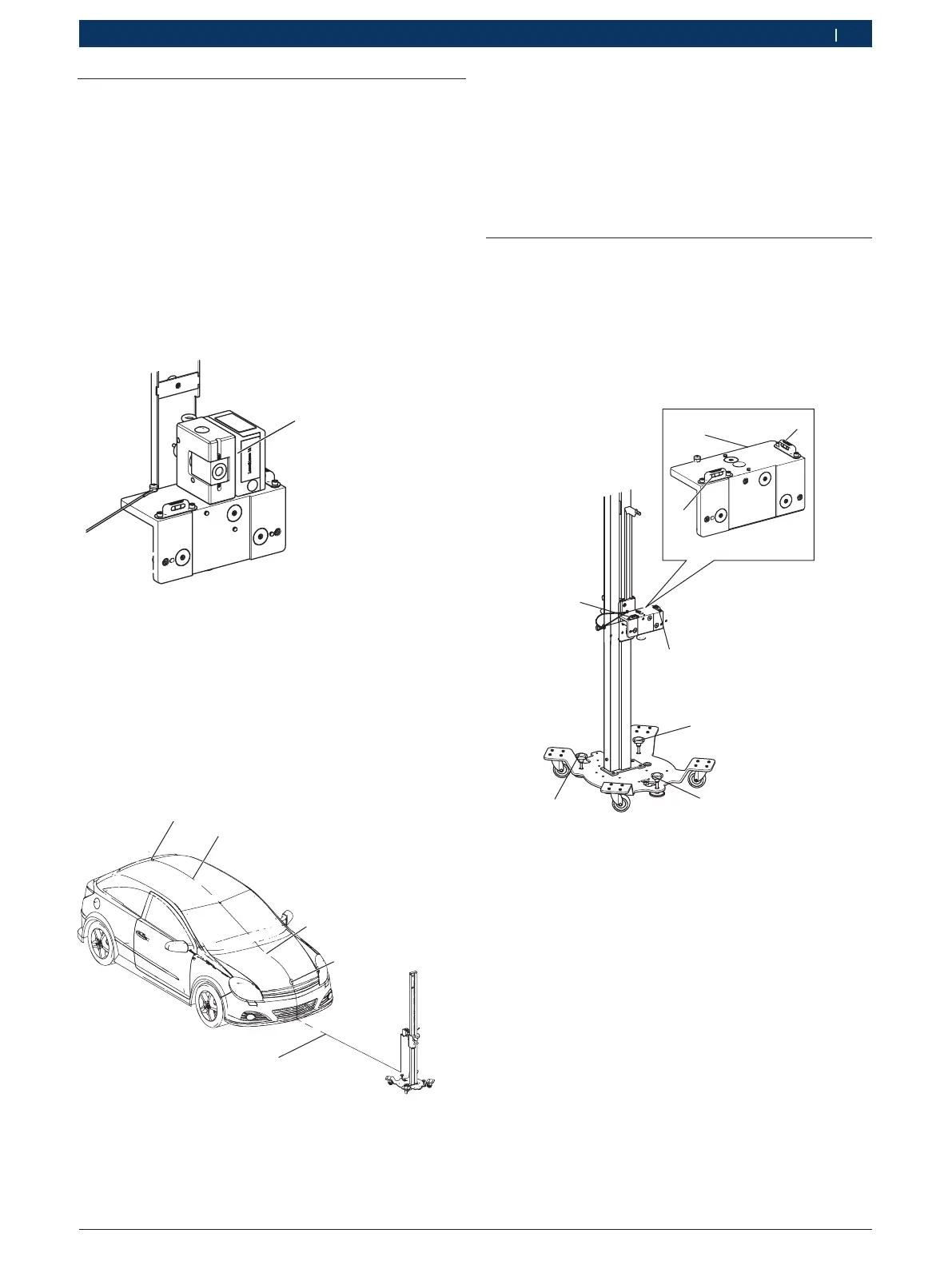

Şek. 10: P-AssistS5 lazer ünitesinin A lazer yuvasına tespitlenmesi
1 P-AssistS5 (özel aksesuar)
2 Emniyet ipi (özel aksesuar)
3. P-AssistS5 ünitesini çalıştırın.
 Lazer çizgisi araç üzerinden geçer.
4. EL–52425 ünitesini, aracın ön tarafındaki araç
markası amblemi ve anten lazer çizgisi ile
işaretlenecek şekilde hizalayın.
 EL–52425 ünitesi, aracın önünde hizalanmıştır.
1
1
1
2
3
Şek. 11: EL–52425 ünitesinin aracın önünde ortalanarak
hizalanması
1 Lazer hattı
2 Araç markası amblemi
3 Anten
i Araç markası amblemi ve anten aracın boylaması
yönünde orta düzlemde olmadığında, ikinci referans
noktası olarak bagaj kapağındaki araç markası
amblemi kullanılabilir. Bunun için bagaj kapağını
açın ve lazer çizgisini, aracın ön tarafındaki ve bagaj
kapağındaki araç markası amblemini ile aynı hizaya
getirin.
5.4 Hassas tutucunun hizalanması
¶ Hassas tutucuyu su terazilerini dikkate alarak
hizalayın, bunun için temel plakadaki ayakları yıldız
tutamaklı cıvatalar ile döndürün.
! Statik ön cam kamerası kalibrasyonu için EL–52425
ünitesi, dönme açısı su terazisi ve eğim açısı su ter-
azisi ile hizalanmış olmalıdır.
2
3
4
4
4
2
3
1
Şek. 12: Hassas tutucunun hizalanması
1 Hassas tutucu
2 Dönme açısı için su terazisi
3 Eğim açısı için su terazisi
4 Ayaklar
