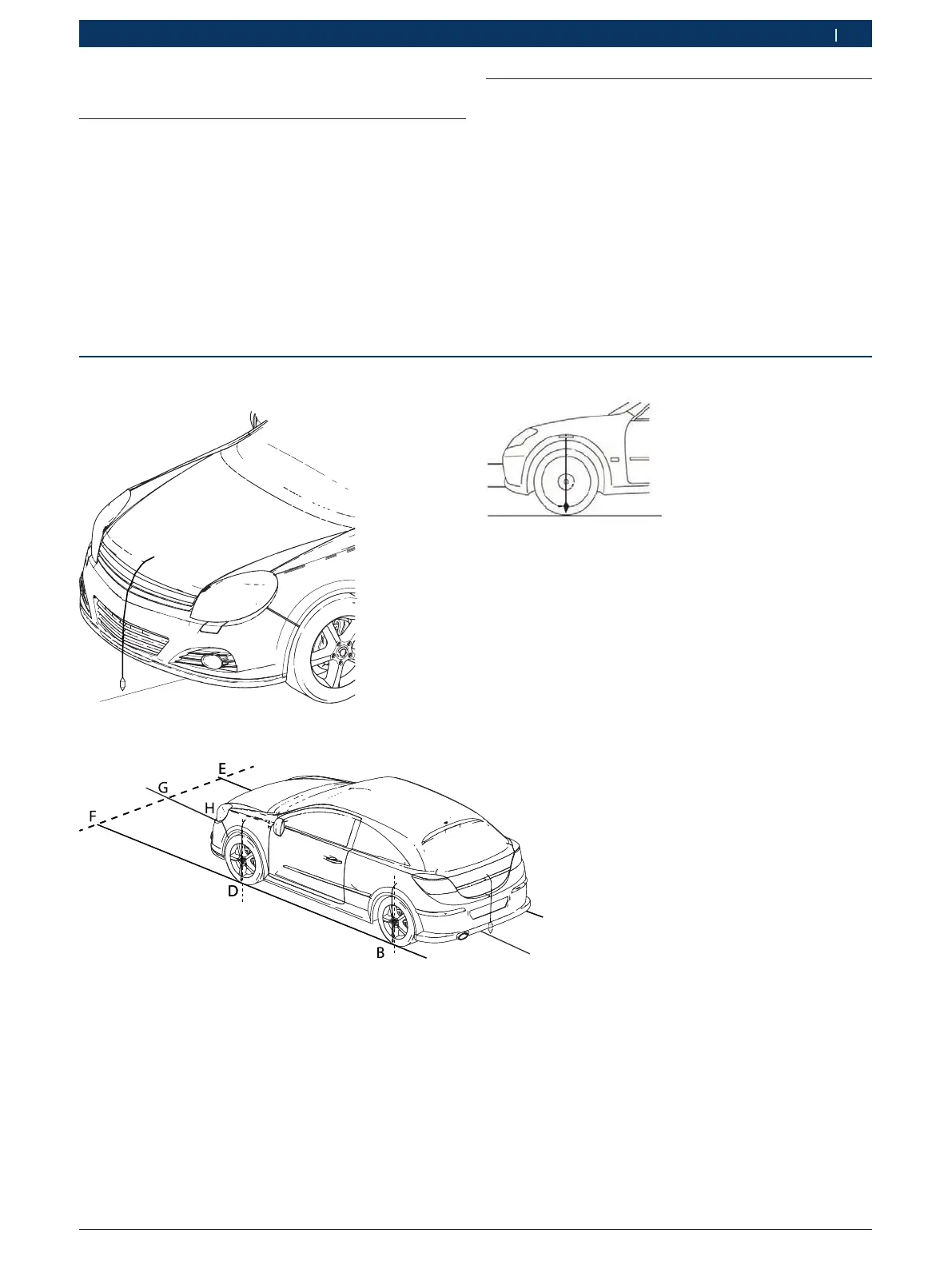

7 ábr.: A mérőón elölnézete
x
8 ábr.: A mérőón oldalnézete
5.2 Beállítási példa
1. A járműre erősített mérőónnal jelölje meg a padlót,
majd állítsa be az EL–52425 állványt.
2. Helyezze el a beállítást segítő jelöléseket a padlón.
Helyezze el az EL–52425 állványt a jármű előtt.
3. Az EL–52425 egységet a jobb és bal oldali padlójel-
ölések (F, E) között középre helyezze el úgy, hogy
az alapállványon lévő nézőablakot ehhez referencia-
pontként használja.
4. Ezzel egy időben lassan mozgassa az alapállványt
addig, amíg az alaplap kivágásán lévő két mutató a
G-H vonalra nem mutat.
5. Kezelés
5.1 Igazítás
i
Az EL–52425 pontos beállításához tartozó értékeket
a jármű gyártójának megfelelő "javítási útmutatói-
ban" találja.
9 ábr.: A mérőón bal oldali nézete
