1 690 386 081 2018-02-22| Robert Bosch GmbH
92 | EL–52425 | Montagempt
4.3 Batente de fim-de-curso
¶ Aperte os parafusos manualmente.
1
1

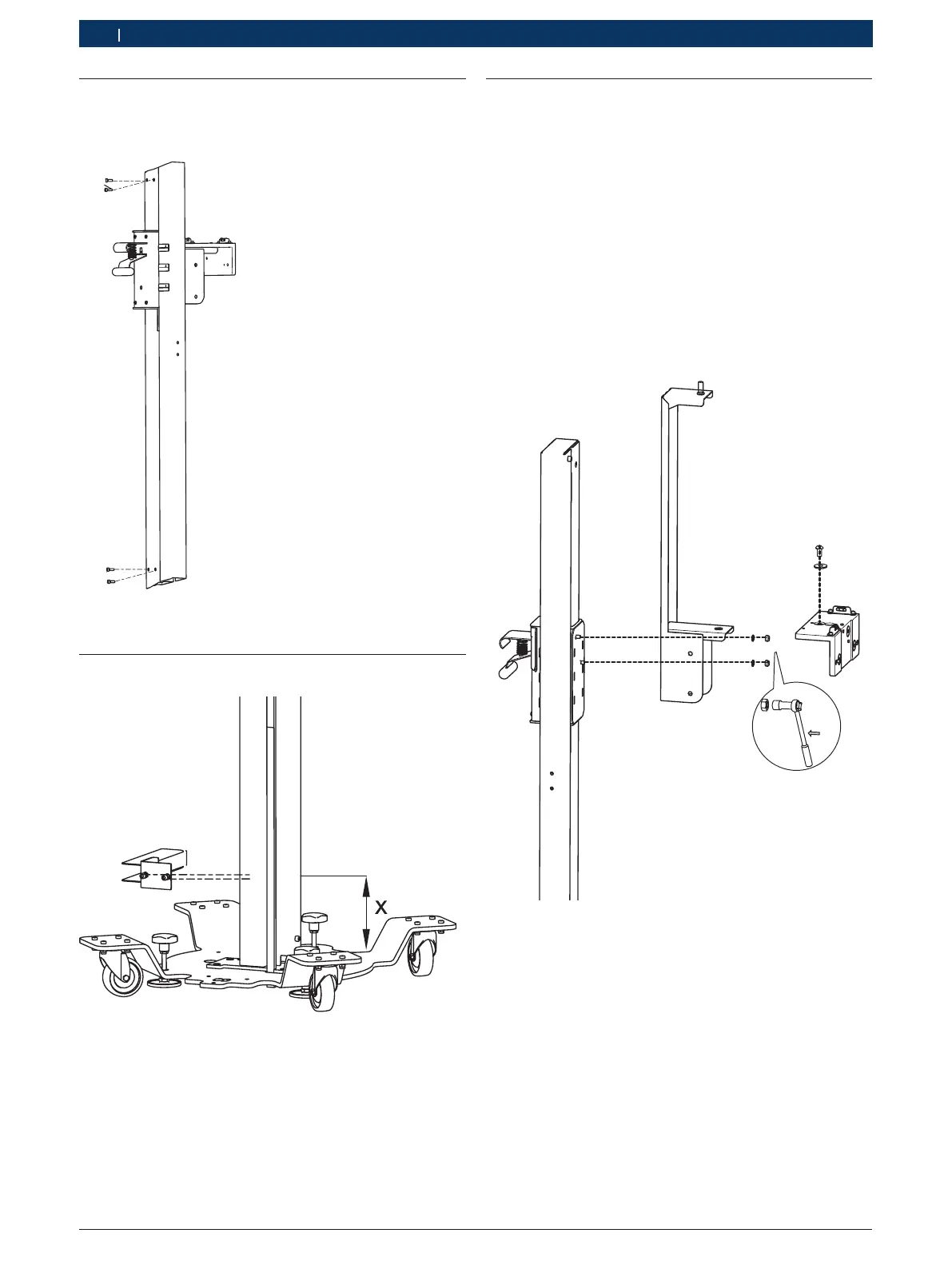

Fig. 4: Batente de fim-de-curso
1 2 x M5 x 16
4.4 Suporte da fita métrica
Fig. 5: Suporte da fita métrica
X 0mm - 300mm
1. Aplicar o suporte da fita métrica a uma altura de
0
mm - 300mm, medidos a partir da placa base, ou
observar as indicações específicas do fabricante do
veículo.
2. Aperte os parafusos manualmente.
4.5 Alojamento do suporte de precisão
i
Para uma montagem mais simples, remover o supor-
te de precisão. Após a montagem, recolocar o supor-
te de precisão "Alojamento do suporte de precisão".
1. Posicionar o alojamento do suporte de precisão nos
pinos roscados no trilho.
2. Apertar o alojamento do suporte de precisão com
porcas sextavadas de autobloqueio com no máximo
5Nm.
! Um torque maior pode causar danos aos pinos ros-
cados.
13
Fig. 6: Fixar o alojamento do suporte de precisão
