1 690 386 081 2018-02-22| Robert Bosch GmbH
62 | EL–52425 | Manutenzioneit
5.9 Applicazione del pannello di calibra-
zione
1
2
3
4

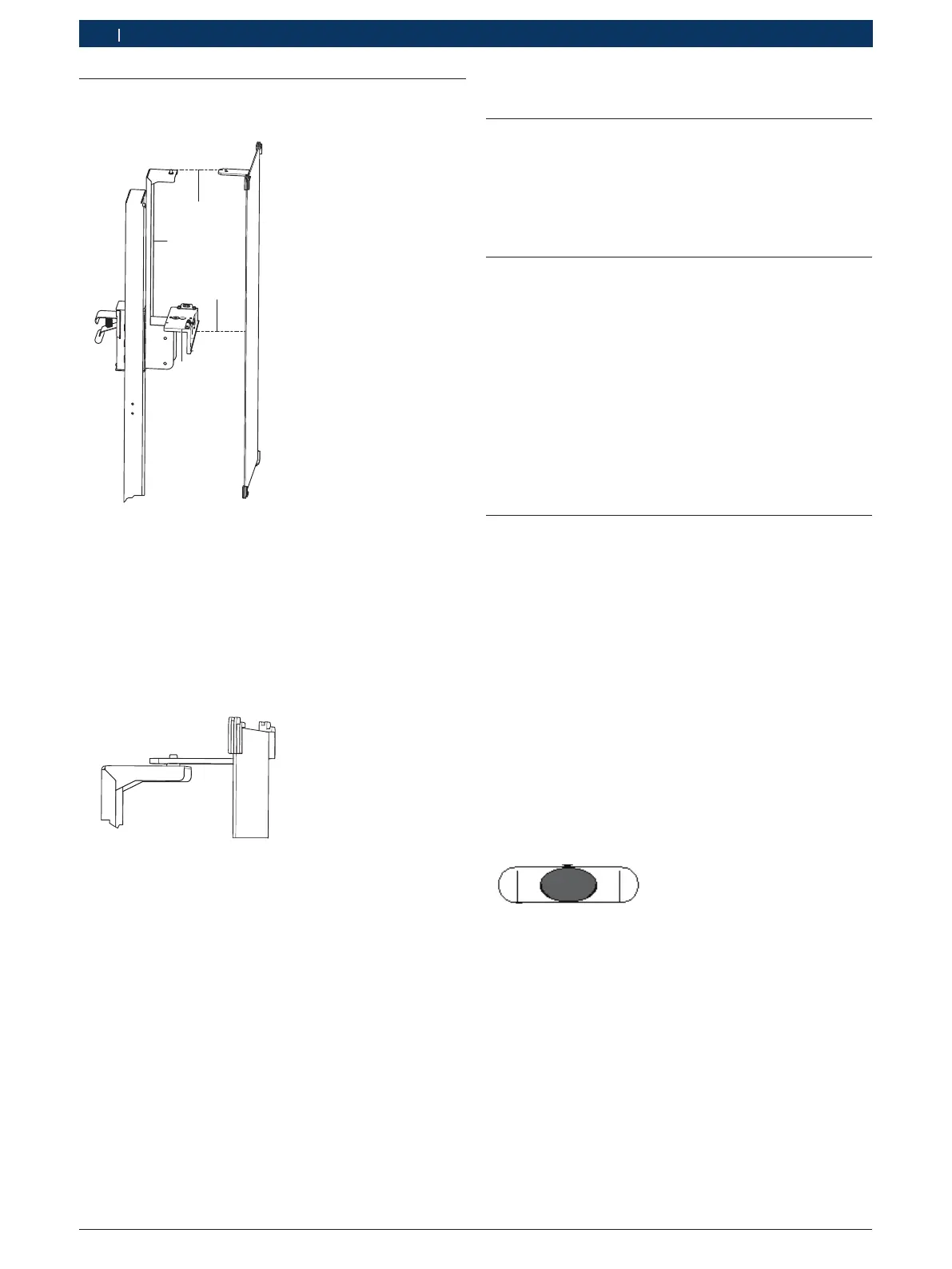

Fig. 17: Pannello di calibrazione
1 Posizione 1
2 Posizione 2
3 Braccio di sostegno per pannello di calibrazione ¹
)
4 Supporto di precisione
¹
)
Compreso nella fornitura a seconda della versione ordinata
¶ Fissare il pannello di calibrazione prima in posizione
1 e poi in posizione 2.
Fig. 18: Distanza
1 Distanza posizione 1
i Se l'applicazione avviene in posizione 2, il pannello
di calibrazione sul supporto di precisione deve tro-
varsi in piano (il pin deve scattare in posizione).
! Pannello di calibrazione:
$ Accertarsi che il pannello di calibrazione si trovi
in piano.
$ Accertarsi che il pannello di calibrazione sia fissa-
to in posizione 1 e 2.
$ Sostituire i pannelli di calibrazione danneggiati.
6. Manutenzione
6.1 Pulizia
¶ Pulire il EL–52425 solo con un detergente neutro e
un panno morbido, senza pelucchi.
! Stracci pesanti e detergenti abrasivi possono dann-
eggiare il EL–52425.
6.2 Controllo
R Far controllare il EL–52425 in caso di malfunziona-
menti o danneggiamenti da parte del servizio clienti
autorizzato.
R Controllare le spine di registro per rilevare eventuali
segni di usura.
R Controllare la sigillatura delle livelle.
R Controllare i magneti, le livelle e le superfici di
contatto per pannello e laser per rilevare eventuali
danni, ammaccature e pezzi mancanti.
R Pulire regolarmente le superfici di contatto.
R In caso di scostamento/danneggiamento
6.3 Controllo con livella a bolla d'aria
R Montare EL–52425, fissare il pannello 1690382288
all'altezza di calibrazione, allineare EL–52425 al
centro con le livelle.
R Utilizzare una livella a bolla d'aria comunemente
reperibile in commercio, con precisione di almeno
1mm/m.
1. Applicare sul lato anteriore del pannello fissato e
confrontare la livella sulla livella a bolla d'aria con la
livello sul supporto (angolo di passo).
2. Applicare sul lato del palo e confrontare la livella
della livella a bolla d'aria con la livello sul supporto
(angolo di rullaggio).
" La bolla d'aria nella livella a bolla d'aria non deve supe-
rare il centro del contrassegno durante i due controlli.
In tal caso, smettere di utilizzare subito EL–52425 e
informare l'assistenza.
Fig. 19: Bolla d'aria nella livella a bolla d'aria
i È possibile ordinare il dispositivo di controllo per il
test di EL–52425 e del laser presso il produttore.
