1 690 386 081 2018-02-22| Robert Bosch GmbH
Uso | EL–52425 | 59 it
5.3 EL–52425 allineare tramite piano me-
diano longitudinale del veicolo
(In via opzionale utilizzando il modulo laser P-Assist S5)
i I valori specifici per l'allineamento esatto di
EL–52425 sono descritti nelle corrispondenti "Istru-
zioni di riparazione" del produttore del veicolo.
Di seguito esempio di allineamento
1. Posizionare il EL–52425 davanti al veicolo.
2. Fissare il P-Assist S5 sull'alloggiamento laser A e
fissare con fune di sicurezza.
1

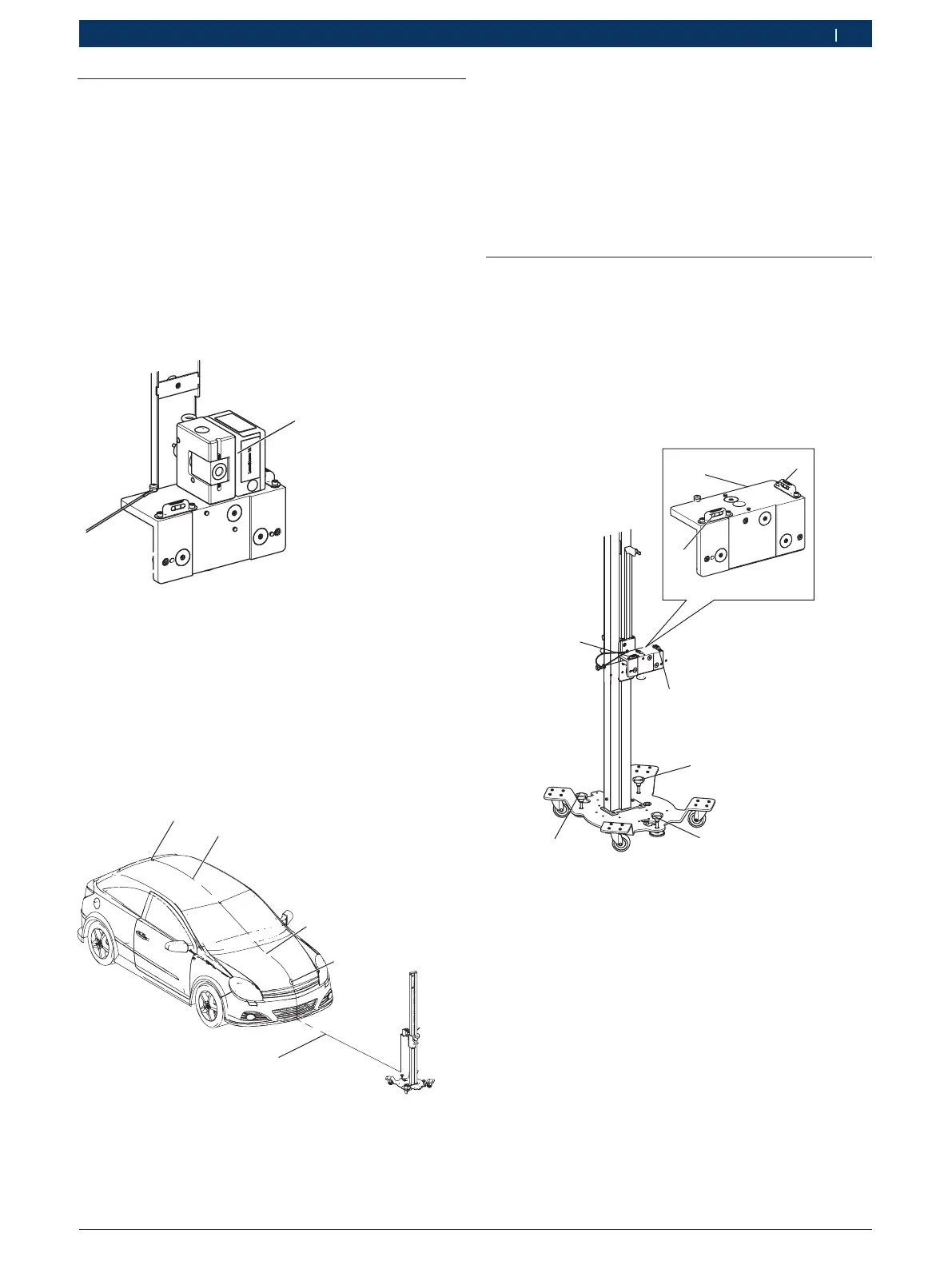

Fig. 10: P-Assist S5 nell'alloggiamento laser A
1 P-Assist S5 (accessori speciali)
2 Fune di sicurezza (accessorio speciale)
3. Attivare il P-Assist S5.
La linea laser passa attraverso il veicolo.
4. Allineare il EL–52425 in modo che l'emblema del
produttore sulla parte frontale e l'antenna siano mar-
cati dalla linea laser.
EL–52425 è allineato davanti al veicolo.
1
1
1
2
Fig. 11: Allineare il EL–52425 davanti al veicolo, centralmente
1 Linea laser
2 Emblema del produttore
3 Antenna
i Se l'emblema del produttore e l'antenna non si
trovano sulla linea longitudinale mediana del veicolo,
come secondo punto di riferimento si può utilizzare
l'emblema del produttore sul portellone posteriore.
A tale scopo aprire il portellone posteriore e evi-
denziare centralmente con la linea laser l'emblema
del produttore sulla parte anteriore e sul portellone
posteriore.
5.4 Allineare il supporto di precisione
¶ Allineare il supporto di precisione in base alle livelle,
ruotando i piedini di appoggio sulla piastra di base
con le viti a stella.
! Per la calibrazione statica della telecamera installata
sul parabrezza il EL–52425 deve essere allineato ris-
petto alla livella per l'angolo di rullaggio e alla livella
per l'angolo di passo.
2
3
4
4
2
3
1
Fig. 12: Allineare il supporto di precisione
1 Supporto di precisione
2 Livella per angolo di rullaggio
3 Livella per angolo di passo
4 Piedi
