1 690 386 081 2018-02-22| Robert Bosch GmbH
206 | EL–52425 | Servisiranjehr
5.9 Postavljanje kalibracijske ploče
1
2
3
4

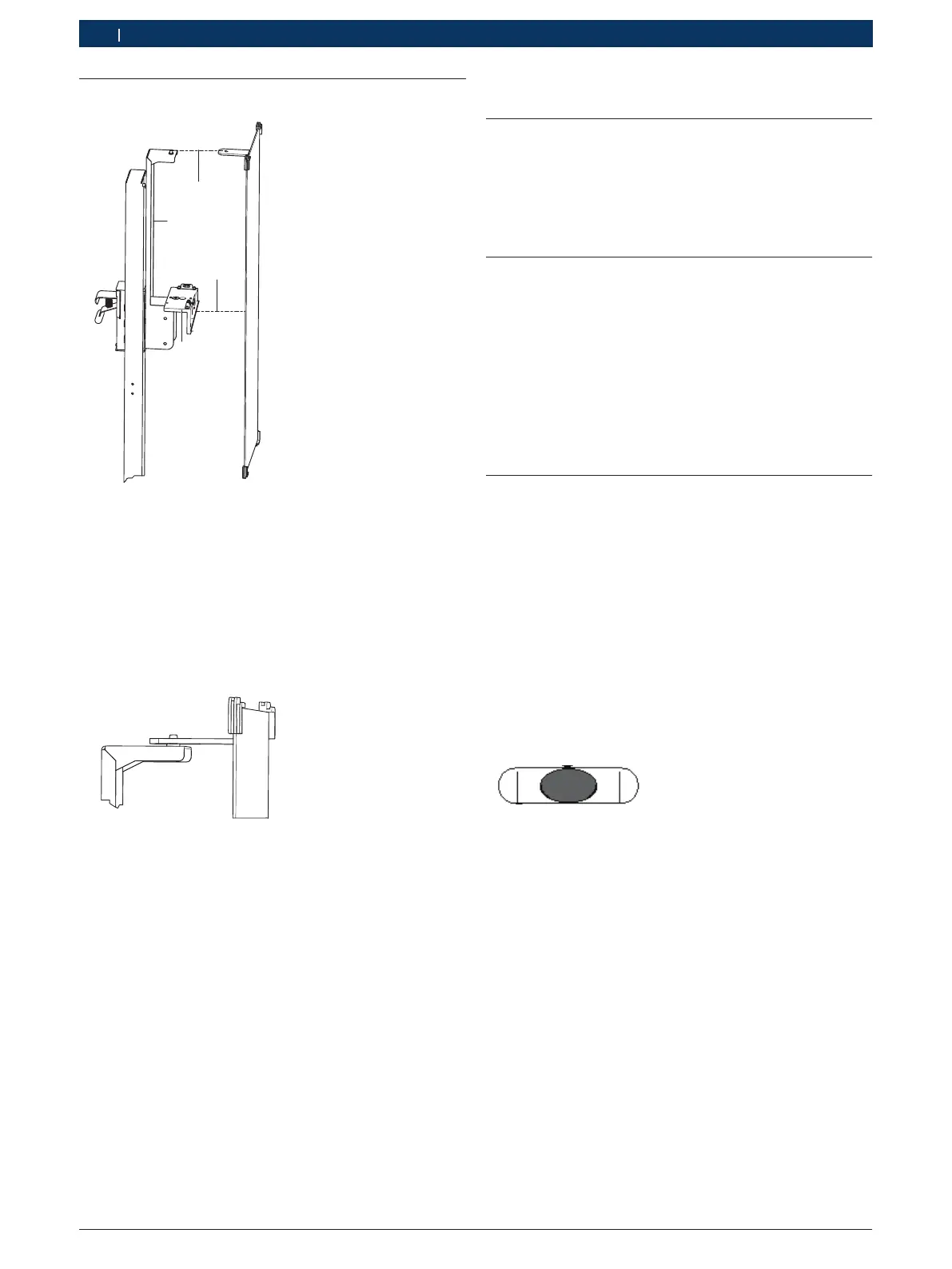

Sl. 17: Kalibracijska ploča
1 Položaj 1
2 Položaj 2
3 Pridržni krak za kalibracijsku ploču ¹
)
4 Precizni držač
¹
)
Sadržano u opsegu isporuke ovisno o naručenoj izvedbi
¶ Pričvrstite kalibracijsku ploču prvo u položaj 1 i
zatim u položaj 2.
Sl. 18: Razmak
1 Razmak za položaj 1
i Pri postavljanju u položaj 2 kalibracijska ploča mora
biti u ravnini preciznog držača (zatik mora uskočiti).
! Kalibracijska ploča:
$ Pripazite da je kalibracijska ploča u ravnini.
$ Pripazite da je kalibracijska ploča pričvršćena u
položaj 1 i 2.
$ Zamijenite oštećenu kalibracijsku ploču.
6. Servisiranje
6.1 Čišćenje
¶ EL–52425 čistite samo neutralnim sredstvima za
čišćenje i mekim krpama bez mucica.
! Grube krpe za čišćenje u radionicama i abrazivna
sredstva za čišćenje mogu oštetiti EL–52425.
6.2 Provjera
R EL–52425 provjerite u slučaju promjene funkcije ili
oštećenja od strane ovlaštene korisničke službe.
R Provjerite klinove na trošenje.
R Provjerite pečačenje libela.
R Provjerite magnete, libele i površine postavljanja
ploče i lasera na oštećenje, udarce i dijelove koji
nedostaju.
R Redovito čistite površine za postavljanje.
R Kod odstupanja/oštećenja
6.3 Provjera libelom
R Postavite EL–52425, pričvrstite ploču 1690382288 u
visini kalibriranja, izravnajte EL–52425 prema libela-
ma po sredini.
R Upotrijebite uobičajenu libelu s točnosti od najmanje
1mm/m.
1. Postavite s prednje strane pričvršćene ploče i
usporedite mjehurić na libeli s onim na držaču (kut
propinjanja).
2. Postavite bočno na stupu i usporedite mjehurić na
libeli s onim na držaču (kut nagiba).
" Mjehurić libele prilikom provjere ne smije prijeći sre-
dinu oznake. Ako prijeđe, nemojte više upotrebljavati
EL–52425 i obavijestite servis.
Sl. 19: Mjehurić libele
i Ispitno sredstvo za provjeru EL–52425 i laser mogu
se naručiti kod proizvođača.
