Manejo | EL–52425 | 45 es
x

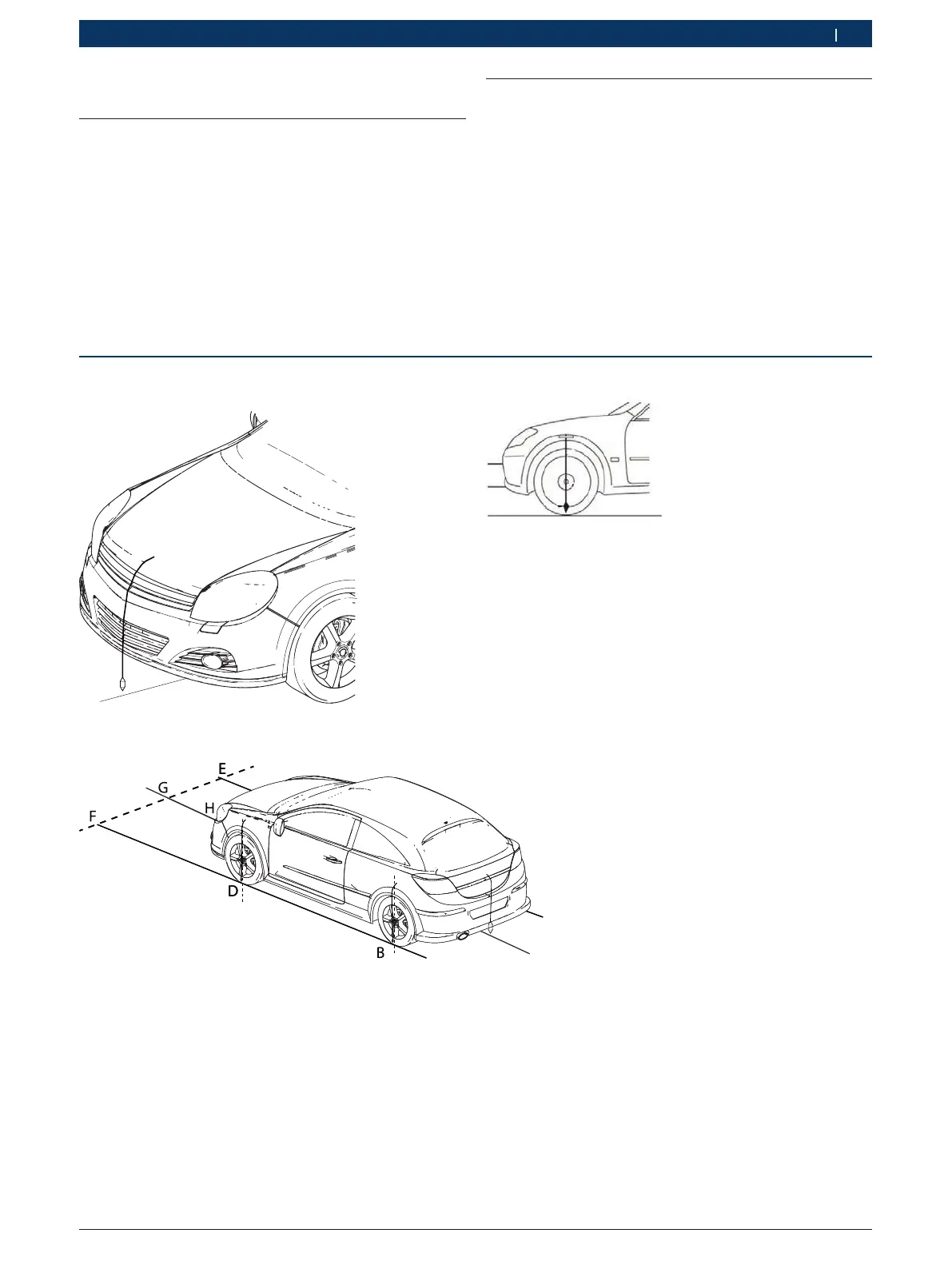

Fig. 7: Vista de la plomada delante
x
Fig. 8: Vista de la plomada lateral
5.2 Ejemplo de alineación
1. Trazar las marcas en el suelo con la plomada en el
vehículo y después alinear el producto EL–52425.
2. Trazar las marcas en el suelo para a alineación. Colo-
car el EL–52425 delante del vehículo.
3. Alinear el producto EL–52425 centrado entre las
marcas izquierda y derecha del suelo F y E, para ello
utilizar como referencia la ventana del bastidor base.
4. Al mismo tiempo mover lentamente el bastidor base
hasta que las dos agujas del agujero de la placa base
apunten hacia la línea G-H.
5. Manejo
5.1 Alineación
i
Los valores específicos para la alineación exacta del
producto EL–52425 se describen en las correspon-
dientes "Instrucciones de reparación" del fabricante
del vehículo.
Fig. 9: Vista de la plomada delante izquierda
