42 | EL–52425 | Descripción del productoes
ATENCIÓN – Peligro de lesiones debido a
objetos que caen del producto EL–52425.
Durante el trabajo, fijar la placa de
calibración y sujetar la unidad de láser
P-Assist con los cables de sujeción.
Para el montaje, desmontaje y para el
transporte, retirar la placa de calibración
y la unidad de láser.
ADVERTENCIA – Graves daños oculares
debido al rayo láser.
No mirar nunca directamente a la fuente
del rayo láser.
No dirigir nunca el rayo láser a personas,
especialmente a la cara o los ojos.
Para controlar el funcionamiento, inter-
poner un objeto delante del punto de
salida del láser.
3. Descripción del producto
3.1 Uso conforme a lo previsto
El producto EL–52425 solo debe utilizarse para la ca-
libración estática de sensores y cámaras en vehículos
a motor. Las instrucciones de servicio y reparación es-
pecíficas del fabricante del vehículo resultan decisivas.
Todo uso distinto o que supere estos límites se consi-
dera no conforme al previsto.
3.2 Requisitos del puesto de medición
Planitud del puesto de medición
R El vehículo debe estar sobre una superficie plana.
R El nivel del suelo no debe variar más de ±7mm/m.
Esto corresponde a 0,4grados.
Condiciones del puesto de comprobación
R El vehículo debe estar vacío.
R Los neumáticos del vehículo deben tener la presión
de inflado especificada.
R La placa de calibración debe situarse en la misma
superficie plana que el vehículo.
R La placa de calibración debe estar limpia y sin mar-
cas, decoloraciones u otros defectos.
R Realizar el proceso de calibración con unas condi-
ciones lumínicas normales:
$ Luz natural, luz fluorescente, luz LED convencio-
nal.
$ En el campo visual de la cámara no debe haber
ninguna fuente luminosa clara.
3.3 Volumen de suministro / accesorios
especiales
Denominación Número de
referencia
Placa base
con material de montaje 1 690 381 263
Columna de soporte con corredera 1 690 381 254
Instrucciones originales 1 690 386 081
Cinta métrica 1 693 740 533
Cordel para marcar 1 693 740 815
Plomada 1 693 740 685
Soporte de precisión con alojamiento 1 690 381 261
Soporte de cinta métrica 1 690 382 499
Target universal tipo 1 1 690 382 288
Cubierta protectora 1 690 382 497
Target universal tipo 3
1)
1 690 382 485
Indicador de posición (EL
51747-2)
1) 2)
1 690 382 583
Unidad de láser
1)
1 690 381 124
Cable de sujeción
1)
1 690 381 237
Ayuda para el ajuste
1)
1 690 381 210
1)
Accesorio especial
2)
Para target universal tipo 3
3.4 EL–52425
1
2
3
4
5
6

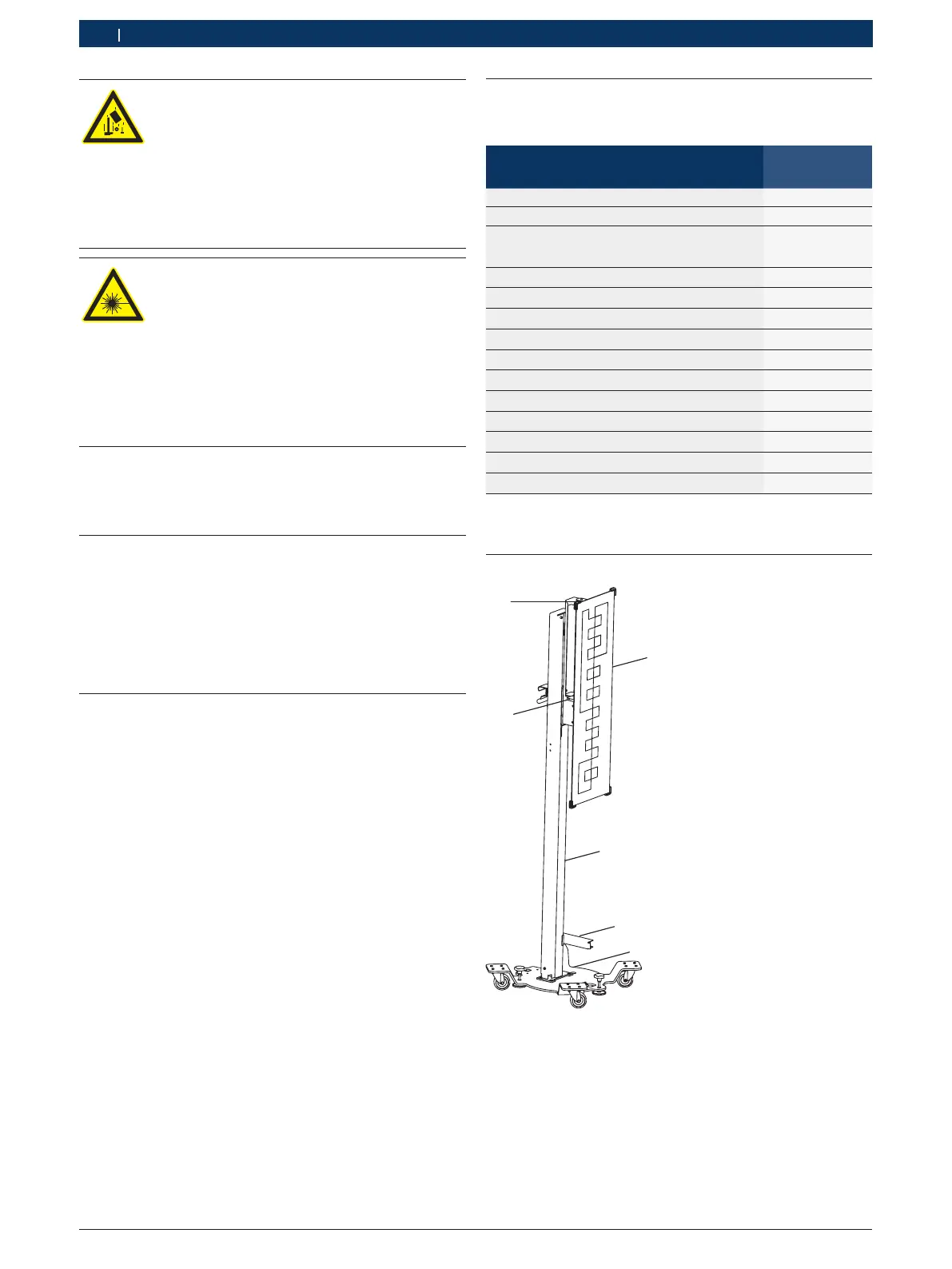

Fig. 1: EL–52425
1 Alojamiento soporte de precisión
2 Placa de calibración
3 Columna soporte
4 Soporte de cinta métrica
5 Placa base móvil
6 Soporte de precisión
