4.3 Päätevaste
¶ Kiristä ruuvit sormikireälle.
1
1

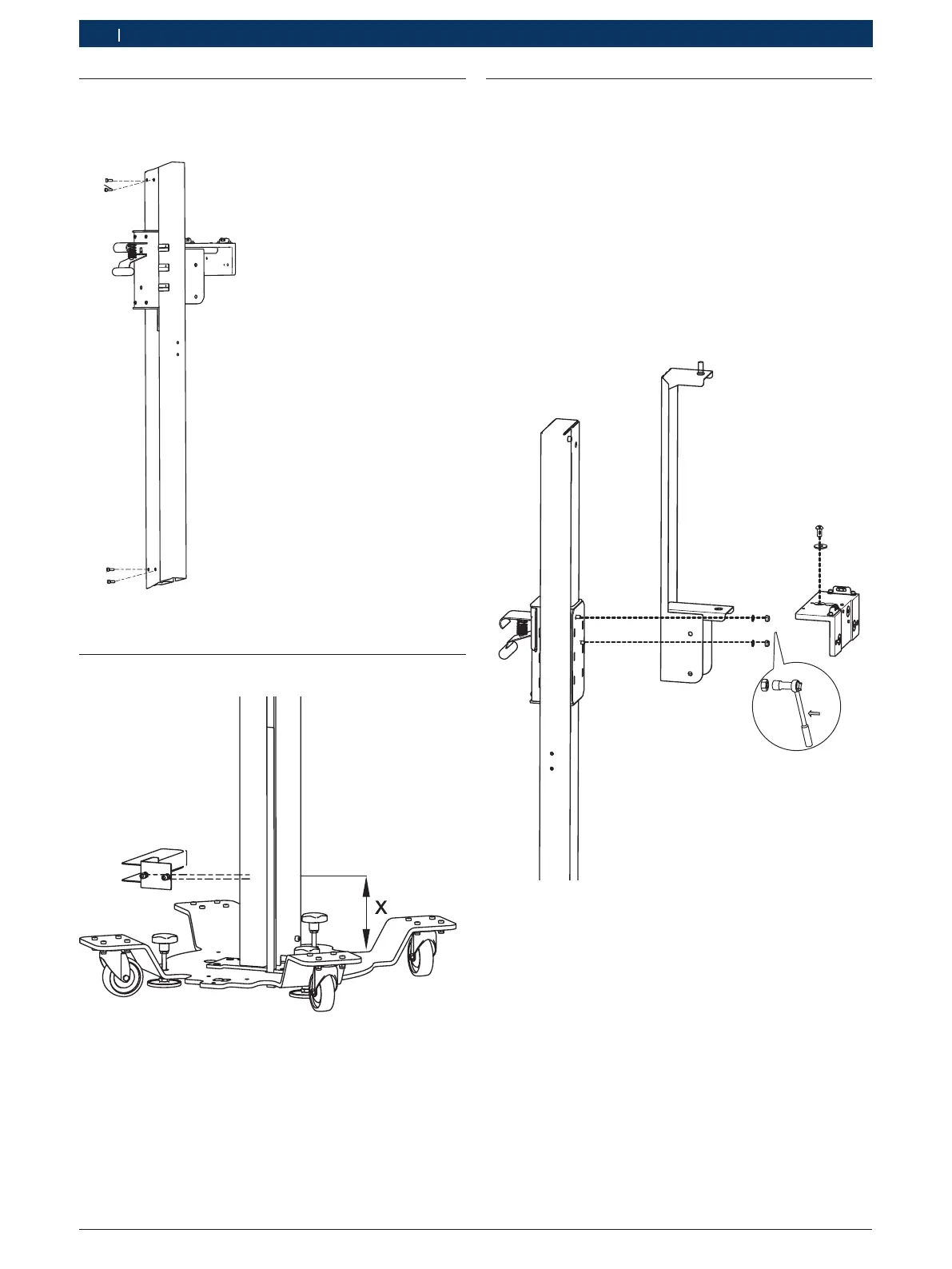

Kuva 4: Päätevaste
1 2 x M5 x 16
4.4 Mittanauhan pidike
Kuva 5: Mittanauhan pidike
X 0mm - 300mm
1. Kiinnitä mittanauhan pidike mitattuna korkeudelle
0
mm - 300mm mitattuna peruslevystä tai noudata
ajoneuvon valmistajan erityisohjeita.
2. Kiristä ruuvit sormikireälle.
4.5 Tarkkuuspitimen kannatin
i
Poista tarkkuuspidin asennuksen helpottamiseksi.
Kiinnitä tarkkuuspitimen kannattimen asennuksen
jälkeen tarkkuuspidin takaisin paikoilleen.
1. Sijoita tarkkuuspitimen kannatin kelkan kierrepultti-
in.
2. Kiristä tarkkuuspitimen kannatin itsevarmistuvilla
kuusioruuveilla korkeintaan 5Nm:n tiukkuuteen.
! Jos vääntömomentti on suurempi, kierrepultit voivat
vaurioitua.
13
Kuva 6: Tarkkuuspitimen kannattimen kiinnitys
