1 690 386 081 2018-02-22| Robert Bosch GmbH
176 | EL–52425 | Montajtr
4.3 Son dayanak
¶ Cıvataları elinizle sıkın.
1
1

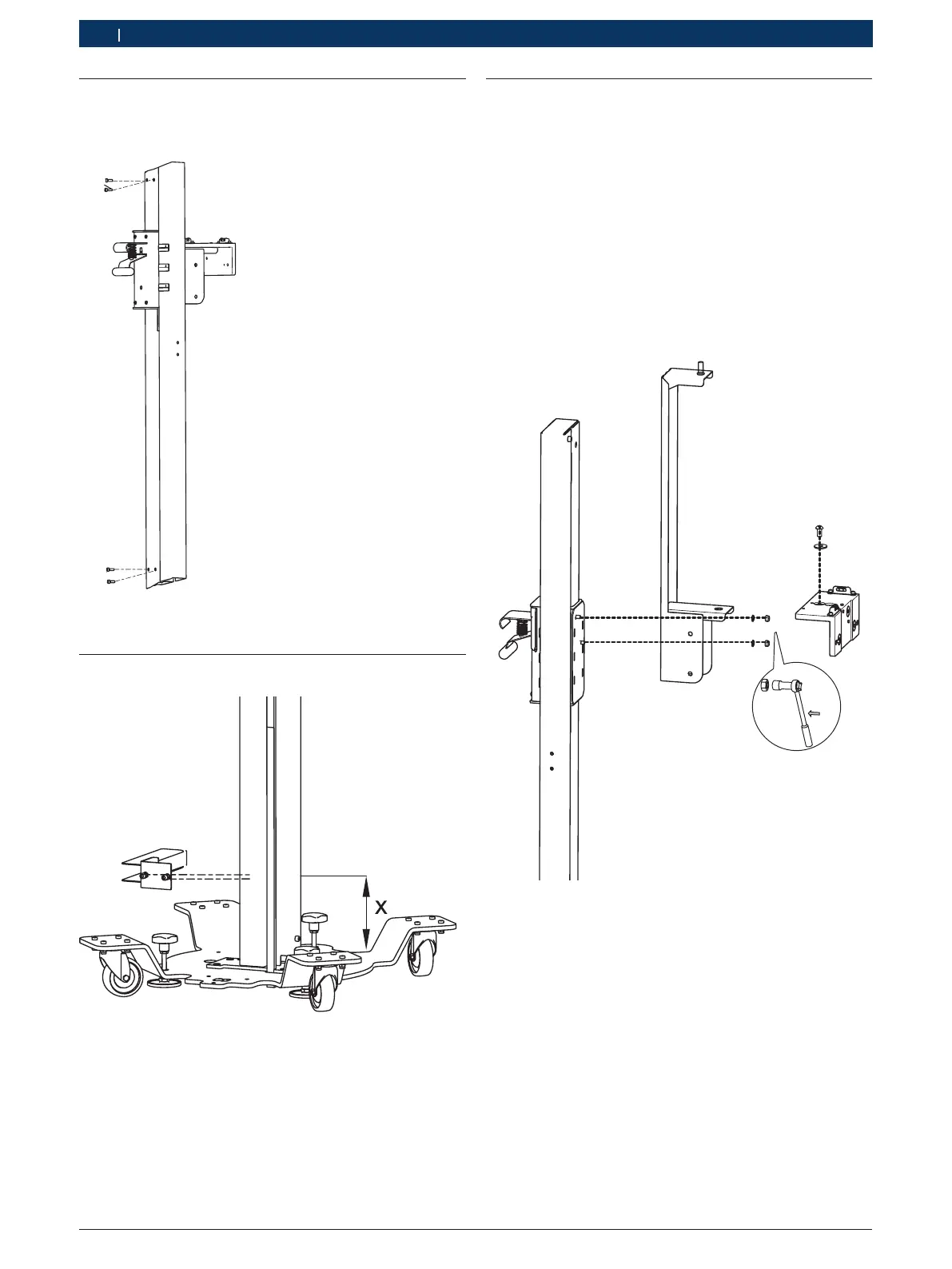

Şek. 4: Son dayanak
1 2adet M5x16
4.4 Şerit metre tutucusu
Şek. 5: Şerit metre tutucusu
X 0mm - 300mm
1. Şerit metre tutucusunu, temel plakadan yaklaşık
0
mm - 300mm yüksekliğe monte edin, gerektiğinde
spesifik araç üreticisi bilgilerini dikkate alın.
2. Cıvataları elinizle sıkın.
4.5 Hassas tutucu yuvası
i
Montaj işlemlerini kolaylaştırmak için hassas tutu-
cuyu çıkarın. "Hassas tutucu yuvası" monte edildik-
ten sonra hassas tutucuyu tekrar monte edin.
1. Hassas tutucu yuvasını kızaktaki dişli bulonlara
konumlandırın.
2. Hassas tutucu yuvasını, kendinden emniyetli atlı köşe
somunlar ile en fazla 5Nm sıkma torku ile sıkıştırın.
! Sıkma torku çok yüksek olduğunda dişli bulonlar
zarar görebilir.
13
Şek. 6: Hassas tutucu yuvasının tespitlenmesi
