1 690 386 081 2018-02-22| Robert Bosch GmbH
150 | EL–52425 | Popis výrobkucs
POZOR – Nebezpečí poranění předměty
padajícími z EL–52425.
¶ Během práce upevněte kalibrační tabul-
ku a laserovou jednotku P-Assist zajistěte
bezpečnostními lany.
¶ Při montáži, demontáži a přepravě
sejměte kalibrační tabuli a laserovou
jednotku.
VAROVÁNÍ – Závažné poranění zraku
laserovým zářením.
¶ Nikdy se nedívejte přímo do laserového
zdroje.
¶ Laserový paprsek nikdy nemiřte na oso-
by, obzvláště na obličej a oči.
¶ Za účelem kontroly funkce přidržte před
výstupním bodem laseru předmět.
3. Popis výrobku
3.1 Používání v souladu s účelem
EL–52425 se smí používat jen ke statické kalibraci
snímačů a kamer u vozidel. Rozhodující jsou specifické
návody na opravu a servis výrobce vozidla. Jiné použití
nebo použití nad uvedený rámec se považuje za použití
vrozporu surčeným účelem.
3.2 Měřicí stanoviště předpoklad
Rovinnost měřicího stanoviště
R Vozidlo musí stát na rovné ploše.
R Úroveň podlahy se nesmí lišit o více než ±7mm/m.
To odpovídá 0,4stupňům.
Podmínky zkušebního místa
R Vozidlo musí být prázdné.
R Pneumatiky vozidla musí mít předepsaný plnicí tlak
pneumatiky.
R Kalibrační tabule musí stát na stejné rovné ploše
jako vozidlo.
R Kalibrační tabule musí být čistá a bez značek, odbar-
vení a jiných nedostatků.
R Provedení kalibrace při standardních světelných pod-
mínkách:
$ denní světlo, vyzařující světlo, konvenční LED
světlo.
$ V zorném poli kamery se nesmí nacházet světlý
zdroj světla.
3.3 Obsah dodávky/zvláštní příslušenství
Označení Objednací číslo
Základní deska
s montážním materiálem 1 690 381 263
Sloupek se šoupátkem 1 690 381 254
Původní návod k používání 1 690 386 081
Měřicí pásmo 1 693 740 533
Přirážecí lano 1 693 740 815
Olovnice 1 693 740 685
Přesný držák s uchycením 1 690 381 261
Držák měřicí pásky 1 690 382 499
Univerzální cíl typu 1 1 690 382 288
Ochranný kryt 1 690 382 497
Univerzální cíl typu 3
1)
1 690 382 485
Ukazatel polohy (EL
–51747-2)
1) 2)
1 690 382 583
Laserová jednotka
1)
1 690 381 124
Bezpečnostní lano
1)
1 690 381 237
Pomůcka pro seřízení
1)
1 690 381 210
1)
Zvláštní příslušenství
2)
Pro univerzální cíl typu 3

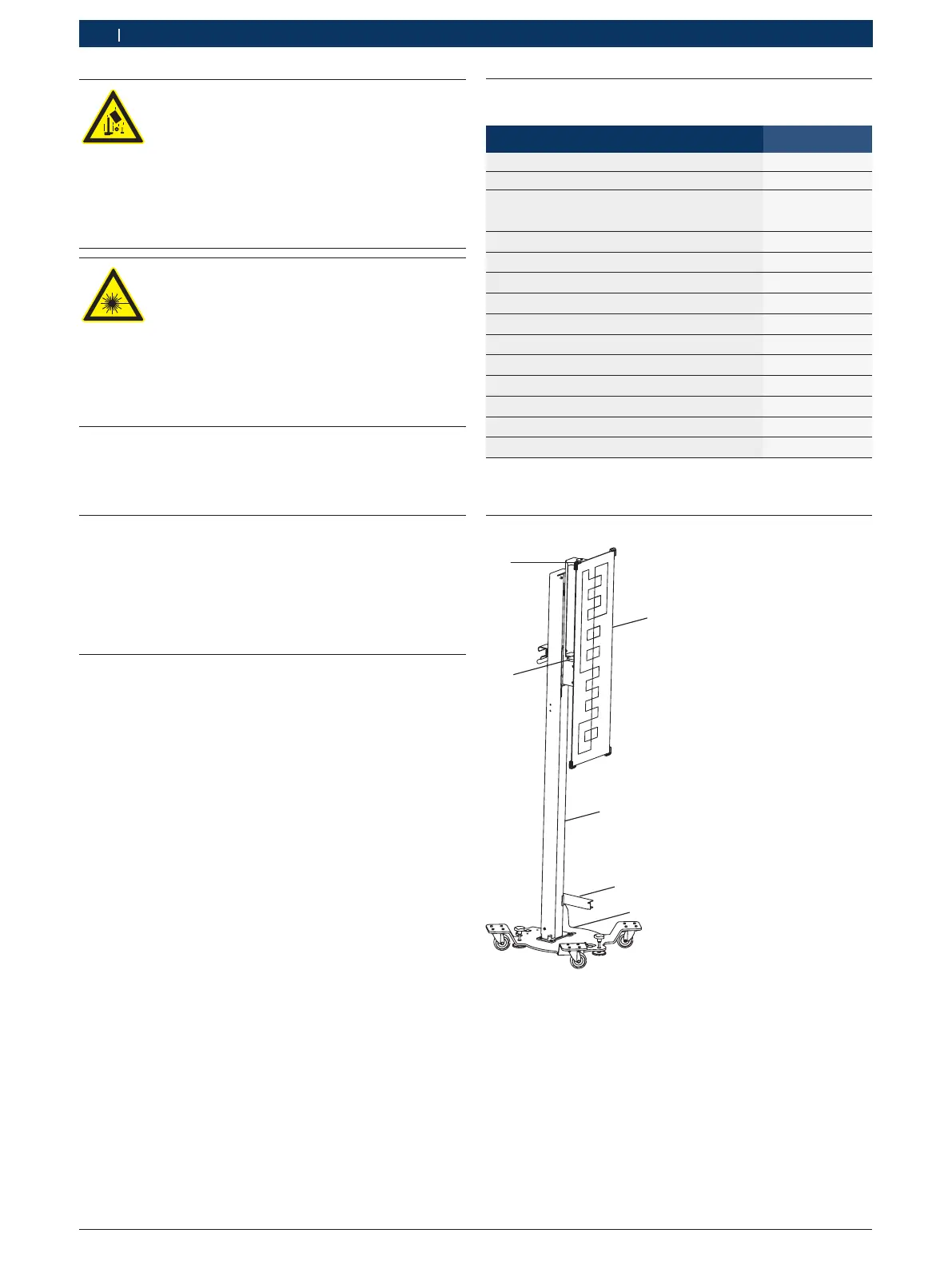

3.4 EL–52425
1
2
3
4
5
6
Obr. 1: EL–52425
1 Uchycení přesného držáku
2 Kalibrační tabule
3 Sloupek
4 Držák měřicí pásky
5 Pojízdná základní deska
6 Přesný držák
