1 690 386 081 2018-02-22| Robert Bosch GmbH
218 | EL–52425 | Επισκευήel
5.9 Τοποθέτηση πίνακα
καλιμπραρίσματος
1
2
3
4

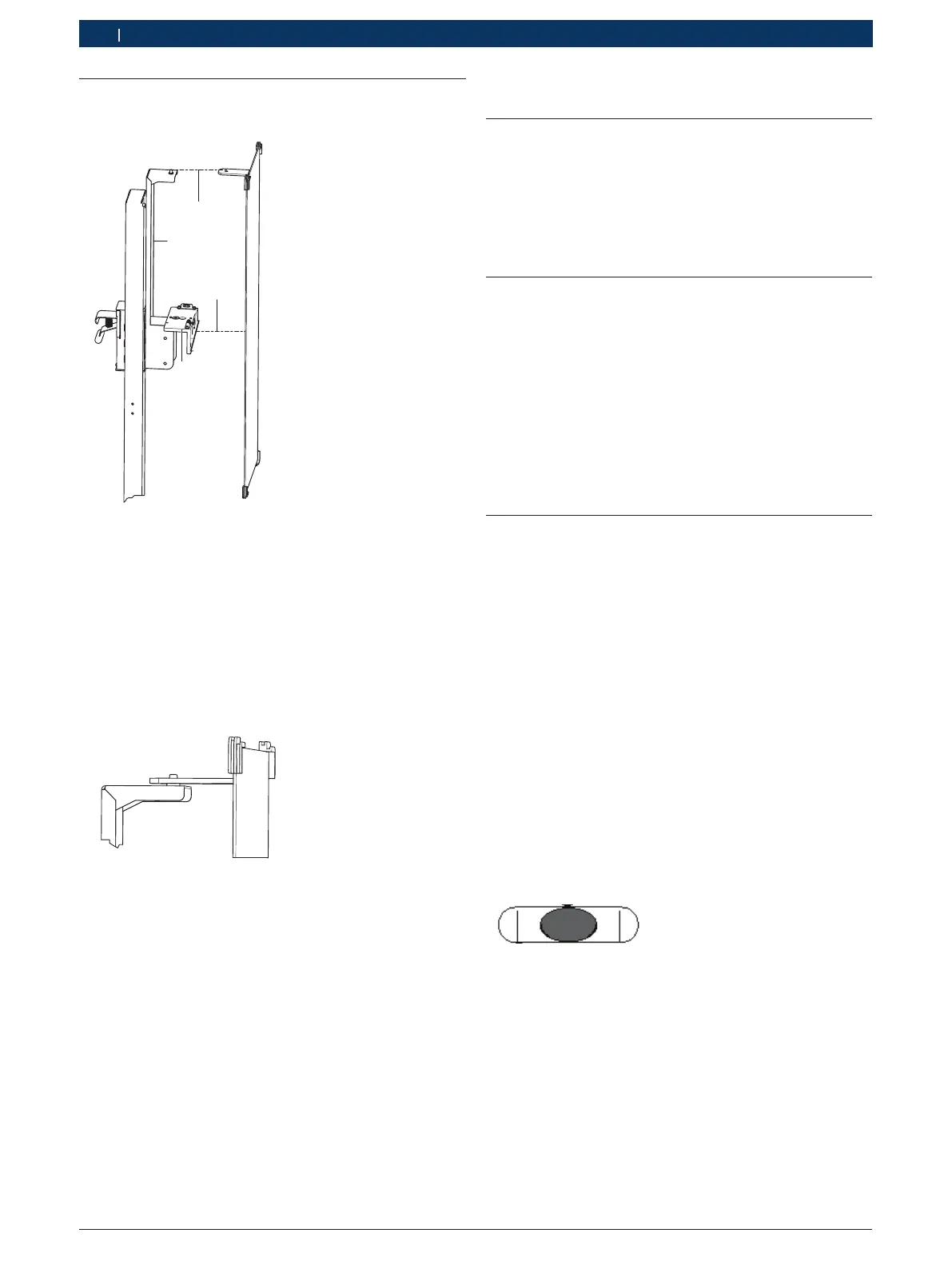

Εικ. 17: Πίνακας καλιμπραρίσματος
1 Θέση 1
2 Θέση 2
3 Βραχίονας συγκράτησης πίνακα καλιμπραρίσματος ¹
)
4 Συγκρατητής ακριβείας
¹
)
Αναλόγως της έκδοσης που έχει παραγγελθεί, περιλαμβάνεται στον
παραδοτέο εξοπλισμό
¶ Τοποθετήστε τον πίνακα καλιμπραρίσματος πρώτα στη
θέση 1 και μετά στη θέση 2.
Εικ. 18: Απόσταση
1 απόσταση θέσης 1
i Κατά την τοποθέτηση στη θέση 2 πρέπει ο πίνακας
καλιμπραρίσματος να ακουμπά επίπεδα στον
συγκρατητή ακριβείας (Η ακίδα πρέπει να ασφαλίζει).
! Πίνακας καλιμπραρίσματος:
$ Βεβαιωθείτε ότι ο πίνακας καλιμπραρίσματος
εφάπτεται επίπεδα.
$ Βεβαιωθείτε ότι ο πίνακας καλιμπραρίσματος είναι
στερεωμένος στη θέση 1 και τη θέση 2.
$ Αντικαταστήστε τον φθαρμένο πίνακα
καλιμπραρίσματος.
6. Επισκευή
6.1 Καθαρισμός
¶ Καθαρίζετε το EL–52425 μόνο με ουδέτερο
καθαριστικό και μαλακό πανί που δεν αφήνει χνούδια.
! Τα σκληρά πανιά συνεργείου και τα ισχυρά
καθαριστικά μπορεί να προκαλέσουν βλάβη στο
EL–52425.
6.2 Έλεγχος
R Σε περίπτωση υποβάθμισης της λειτουργίας ή
πρόκλησης βλάβης ελέγξτε το EL–52425 μέσω του
εξουσιοδοτημένου τμήματος εξυπηρέτησης πελατών.
R Ελέγξτε τους πείρους για τυχόν φθορά.
R Ελέγξτε τη στεγανοποίηση των αεροσταθμών.
R Ελέγξτε τον μαγνήτη, την αεροστάθμη και την
επιφάνεια επαφής του πίνακα και του λέιζερ για
ζημιές, χτυπήματα, ελλειπόντα τμήματα.
R Καθαρίζετε τακτικά τις επιφάνειες επαφής.
R Σε περίπτωση απόκλισης/φθοράς
6.3 Έλεγχος με στάθμη με φυσαλίδα
R Συναρμολογήστε το EL–52425, στερεώστε τον
πίνακα 1690382288 στο ύψος καλιμπραρίσματος,
ευθυγραμμίστε το EL–52425 στο κέντρο σύμφωνα με
τις αεροστάθμες.
R Χρησιμοποιήστε κοινή στάθμη με φυσαλίδα με
ακρίβεια τουλάχιστον 1mm/m.
1. Ακουμπήστε στη μπροστινή πλευρά του στερεωμένου
πίνακα και συγκρίνετε την αεροστάθμη στη στάθμη
με φυσαλίδα και με την αεροστάθμη στη βάση (γωνία
καμπής).
2. Ακουμπήστε στο πλάι της κολόνας και συγκρίνετε
την αεροστάθμη στη στάθμη με φυσαλίδα με την
αεροστάθμη στη βάση (γωνία κυλίνδρου).
" Η φυσαλίδα της στάθμης με φυσαλίδα δεν πρέπει
και στους δύο ελέγχους να υπερβαίνει το κέντρο της
σήμανσης. Σε περίπτωση που το υπερβαίνει, μην
χρησιμοποιείτε άλλο το EL–52425 και ενημερώστε το
σέρβις.
Εικ. 19: Φυσαλίδα στάθμης με φυσαλίδα
i Μπορείτε να παραγγείλετε το μέσο ελέγχου για
τον έλεγχο του EL–52425 και το λέιζερ από τον
κατασκευστή.
