1 690 386 081 2018-02-22| Robert Bosch GmbH
Betjening | EL–52425 | 131 no
5.3 EL–52425 rettes opp gjennom kjø-
retøyets langsgående mellomnivå
(Valgfritt ved bruk av lasermodul P-Assist S5)
i De spesifikke verdiene for nøyaktig innretting av
EL–52425 er beskrevet i de tilsvarende "Reparas-
jonsveiledningene" til kjøretøyprodusenten.
Påfølgende eksempel på en innretting
1. Posisjoner EL–52425 foran kjøretøyet.
2. Fest P-Assist S5 på laserfeste A og sikre den med
sikringswire.
1

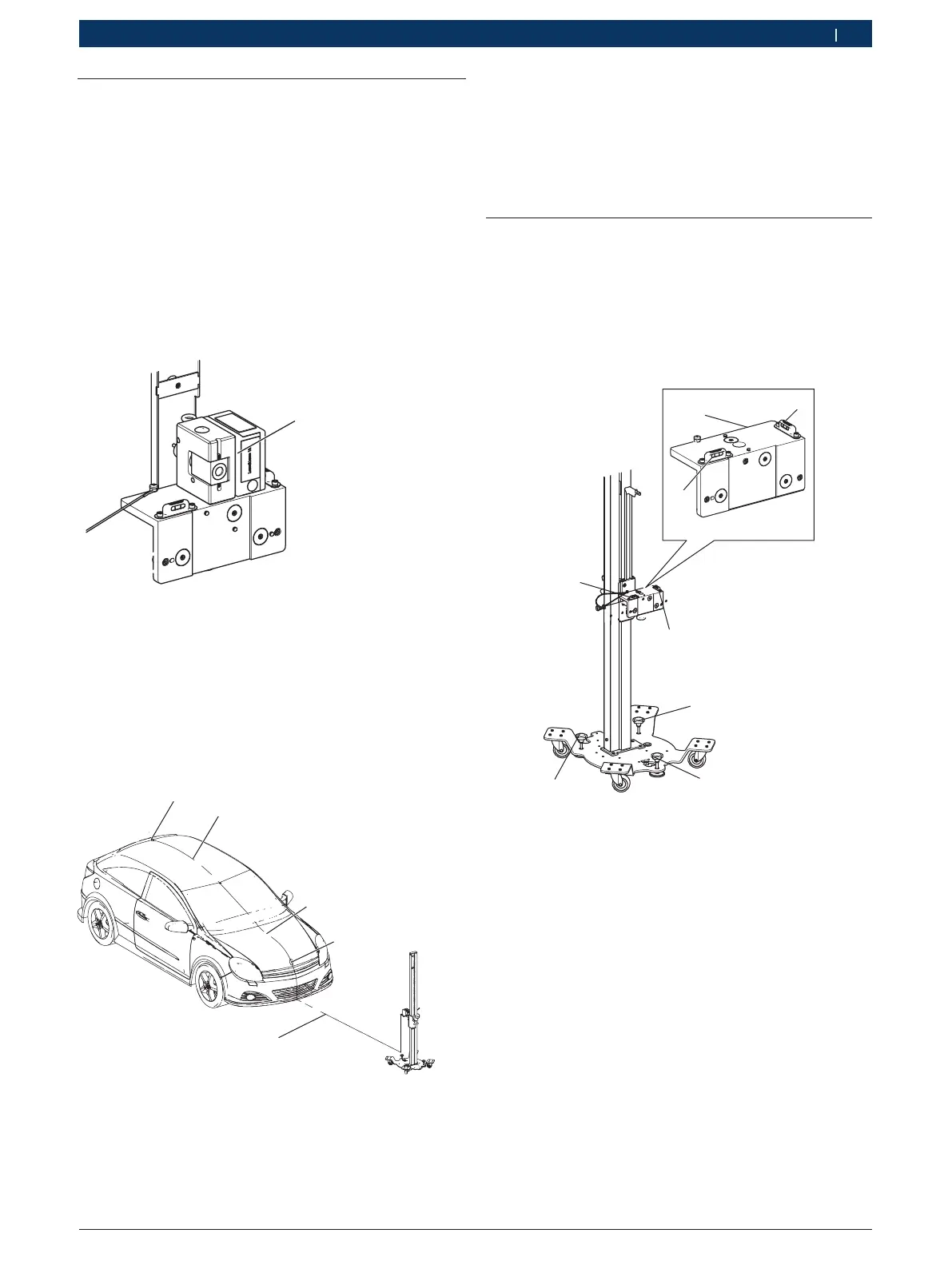

Fig. 10: P-Assist S5 i laserfeste A
1 P-Assist S5 (ekstrautstyr)
2 Låsehake (ekstrautstyr)
3. Slå på P-Assist S5.
Laserlinjen løper over kjøretøyet.
4. EL–52425 rettes opp slik, at produsentens emblem
på fronten og antennen er markert av laserlinjen.
EL–52425 er rettet opp foran kjøretøyet.
1
1
1
2
Fig. 11: Rett opp EL–52425 i midten foran kjøretøyet
1 laserlinje
2 Produsentens emblem
3 Antenne
i Hvis produsentens emblem og antennen ikke er plas-
sert i kjøretøyets langsgående midtplan, kan produ-
sentens emblem på bakluken brukes som alternativt
referansepunkt. For å gjøre dette, åpne bakluken og
bruk laserlinjen for å merke produsentens emblem i
midten på bilens front og på bakluken.
5.4 Innrette presisjonsholderen
¶ Innrett presisjonsholderen med libellene, ved å dreie
de justerbare føttene på grunnplaten med stjerne-
grepskruene.
! For statisk frontkamera-kalibrering må EL–52425
være rettet opp iht. libellen for rullevinkelen og libel-
len for hellingsvinkelen.
2
3
4
4
2
3
1
Fig. 12: Innrette presisjonsholderen
1 Presisjonsholder
2 Libelle for rullevinkel
3 Libelle for hellingsvinkel
4 Justeringsføtter
