38 | EL–52425 | Entretienfr
5.9 Installer le panneau de calibrage
1
2
3
4

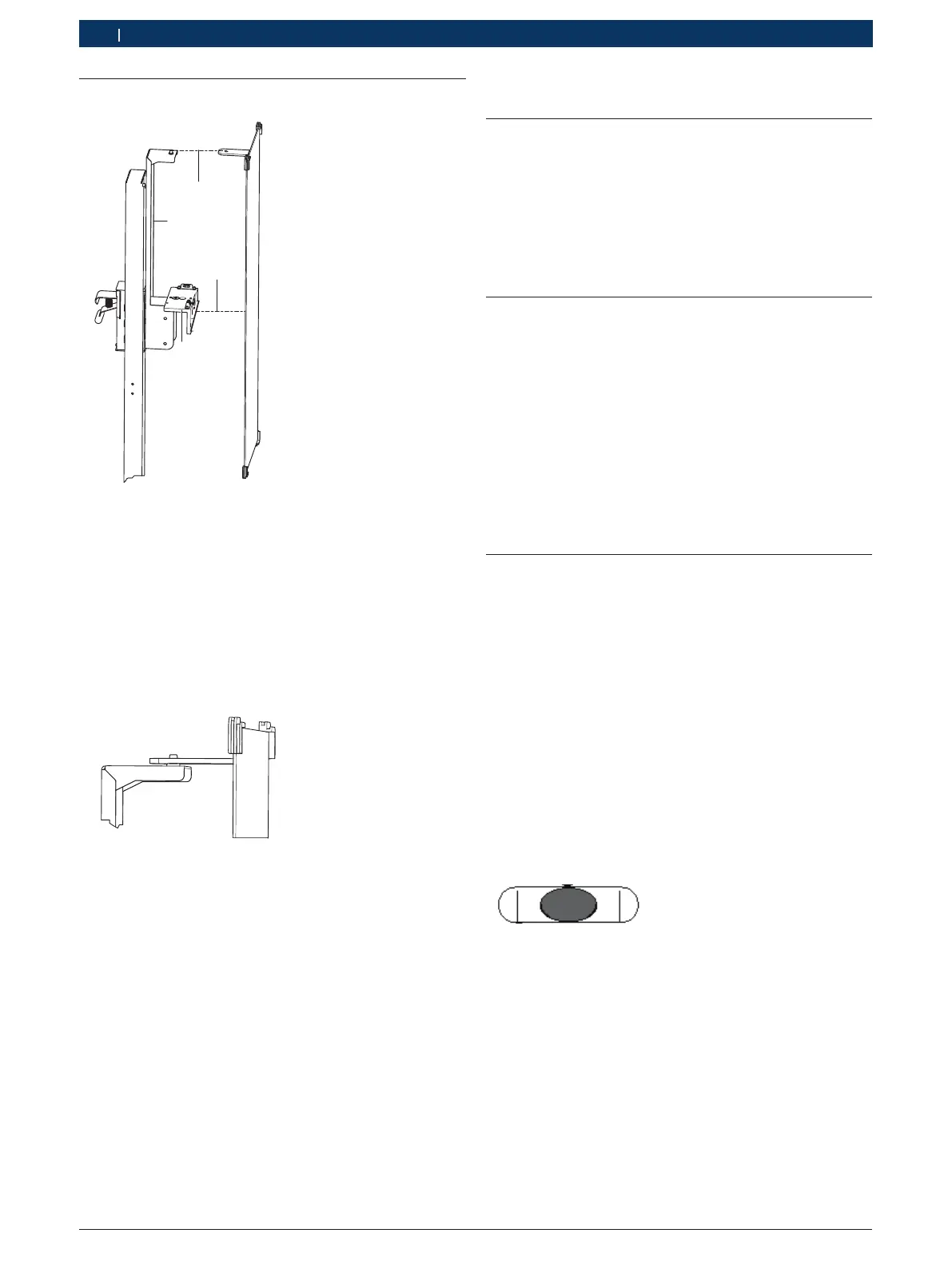

Fig. 17: Panneau de calibrage
1 Position1
2 Position2
3 Bras de maintien pour le panneau de calibrage ¹
)
4 Support de précision
1)
Inclus dans le contenu de la livraison en fonction du modèle
commandé
¶ Fixer tout d'abord le panneau de calibrage sur la
position1, puis sur la position2.
Fig. 18: Distance
1 Ecart position1
i Lors de la pose sur la position2, le panneau de cali-
brage doit reposer de manière plane sur le support
de précision (la broche doit s'enclencher).
! Panneau de calibrage:
$ Veiller à ce que le panneau de calibrage soit posé
de manière plane.
$ Noter que le panneau de calibrage est fixé sur la
position1 et 2.
$ Remplacer les panneaux de calibrage endomma-
gés.
6. Entretien
6.1 Nettoyage
¶ Nettoyer le EL–52425 uniquement avec des produits
de nettoyage neutres et des chiffons doux et non
pelucheux.
! Des chiffons d'atelier grossiers et des produits
de nettoyage décapants peuvent endommager le
EL–52425.
6.2 Contrôle
R Demander le contrôle du EL–52425 par un service
après-vente autorisé en cas de panne de fonctionne-
ment ou d'endommagement.
R Vérifier l'usure des goupilles d'ajustage.
R Contrôler le scellement des niveaux.
R Contrôler les aimants, les niveaux et la surface
d'appui pour le panneau et le laser en vue de détec-
ter un endommagement, des impacts ou des pièces
manquantes.
R Nettoyer régulièrement les surfaces d'appui.
R En cas de divergence/endommagement
6.3 Contrôler avec le niveau à bulle
R Déposer le EL–52425, fixer le panneau 1690382288
à la hauteur de calibrage, orienter le EL–52425 en
fonction des niveaux.
R Utiliser un niveau à bulle courant, précision de
1mm/m minimum.
1. Placer sur le devant du panneau fixé et comparer le
niveau sur le niveau à bulle au niveau sur le support
(angle d'inclinaison).
2. Placer latéralement sur la colonne et comparer le
niveau du niveau à bulle au niveau du support (angle
de roulis).
" La bulle d'air du niveau à bulle ne doit pas dépasser
le milieu du marquage lors des deux contrôles. Si
cela devait être le cas, ne plus utiliser le EL–52425 et
informer le service après-vente.
Fig. 19: Bulle d'air dans le niveau à bulle
i Le moyen de contrôle pour la vérification du
EL–52425 et le laser peuvent être commandés aup-
rès du fabricant.
