210 | EL–52425 | Περιγραφή προϊόντοςel
ΠΡΟΣΟΧΗ – Κίνδυνος τραυματισμού λόγω
πτώσης αντικειμένων από EL–52425.
¶ Κατά τη διάρκεια εργασίας στερεώνετε
τον πίνακα καλιμπραρίσματος και
ασφαλίζετε τη μονάδα λέιζερ P-Assist με
συρματόσχοινα ασφαλείας.
¶ Κατά τη συναρμολόγηση,
αποσυναρμολόγηση και κατά τη
μεταφορά απομακρύνετε τον πίνακα
καλιμπραρίσματος και τη μονάδα λέιζερ.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Σοβαρές βλάβες στην
όραση μέσω της δέσμης λέιζερ.
¶ Μην κοιτάτε ποτέ απευθείας μέσα στην
πηγή του λέιζερ.
¶ Μην στρέφετε ποτέ την ακτίνα λέιζερ
σε άτομα, ιδιαίτερα στο πρόσωπο και τα
μάτια.
¶ Για τον έλεγχο λειτουργίας κρατήστε
ένα αντικείμενο μπροστά από το σημείο
εξόδου του λέιζερ.
3. Περιγραφή προϊόντος
3.1 Ενδεδειγμένη χρήση
EL–52425 πρέπει να χρησιμοποιείται μόνο για στατικό
καλιμπράρισμα αισθητήρων και καμερών σε οχήματα.
Καθοριστικές είναι οι οδηγίες επισκευής και σέρβις του
κατασκευαστή του οχήματος. Άλλη ή διαφορετική χρήση
θεωρείται ως μη ενδεδειγμένη.
3.2 Προϋποθέσεις θέσης μέτρησης
Επιπεδότητα θέσης μέτρησης
R Το όχημα πρέπει να βρίσκεται σε επίπεδη επιφάνεια.
R Το ύψος του δαπέδου δεν πρέπει να διαφέρει
περισσότερο από ±7mm/m.
Αυτό αναλογεί σε 0,4μοίρες.
Συνθήκες χώρου ελέγχου
R Το όχημα πρέπει να είναι άδειο.
R Τα ελαστικά του οχήματος πρέπει να έχουν την
προβλεπόμενη πίεση ελαστικών.
R Ο πίνακας καλιμπραρίσματος πρέπει να βρίσκεται
στην ίδια επίπεδη επιφάνεια με το όχημα.
R Ο πίνακας καλιμπραρίσματος πρέπει να είναι καθαρός
και να μην φέρει σημάδια, αποχρωματισμούς και
άλλες ελλείψεις.
R Διεξάγετε τη διαδικασία καλιμπραρίσματος υπό
κανονικές συνθήκες φωτισμού:
$ Φως ημέρας, φθορίζων φωτισμός, συμβατική
λυχνία LED.
$ Στο οπτικό πεδίο της κάμερας δεν πρέπει να
υπάρχει καμία ανοιχτόχρωμη πηγή φωτισμού.
3.3 Παραδοτέος εξοπλισμός / ειδικός
πρόσθετος εξοπλισμός
Περιγραφή Αριθμός
παραγγελίας
Πλάκα βάσης
με υλικό τοποθέτησης 1 690 381 263
Κολόνα με ωστήρα 1 690 381 254
Πρωτότυπο εγχειρίδιο χρήσης 1 690 386 081
Διπλή μετρική ταινία σε ρολό 1 693 740 533
Εργαλείο σχεδιάσης ευθείων γραμμών 1 693 740 815
Νήμα με βαρίδιο 1 693 740 685
Συγκρατητής ακριβείας με υποδοχή 1 690 381 261
Συγκρατητής μετρικής ταινίας 1 690 382 499
Καθολικός στόχος τύπος 1 1 690 382 288
Κάλυμμα προστασίας 1 690 382 497
Καθολικός στόχος τύπος 3
1)
1 690 382 485
Ενδείκτης θέσης (EL
–51747-2)
1) 2)
1 690 382 583
Μονάδα λέιζερ
1)
1 690 381 124
Ντίζα ασφαλείας
1)
1 690 381 237
Βοήθημα ρύθμισης
1)
1 690 381 210
1)
Ειδικός πρόσθετος εξοπλισμός
2)
Για τον καθολικό στόχο τύπος 3
3.4 EL–52425
1
2
3
4
5
6

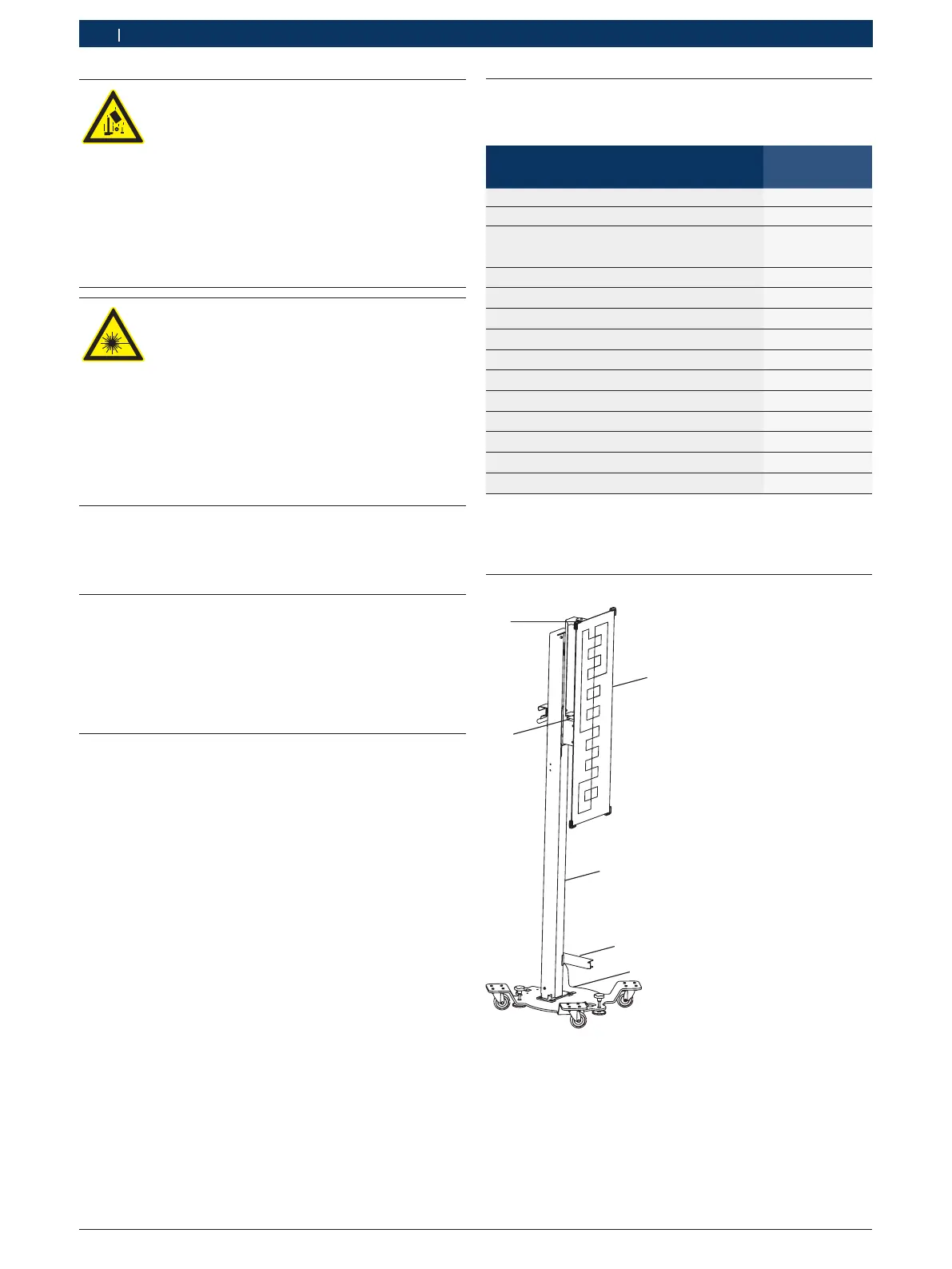

Εικ. 1: EL–52425
1 Υποδοχή συγκρατητή ακριβείας
2 Πίνακας καλιμπραρίσματος
3 Κολόνα
4 Συγκρατητής μετρικής ταινίας
5 Οδηγήσιμη πλάκα βάσης
6 Συγκρατητής ακριβείας
