1 690 386 081 2018-02-22| Robert Bosch GmbH
96 | EL–52425 | Operaçãopt

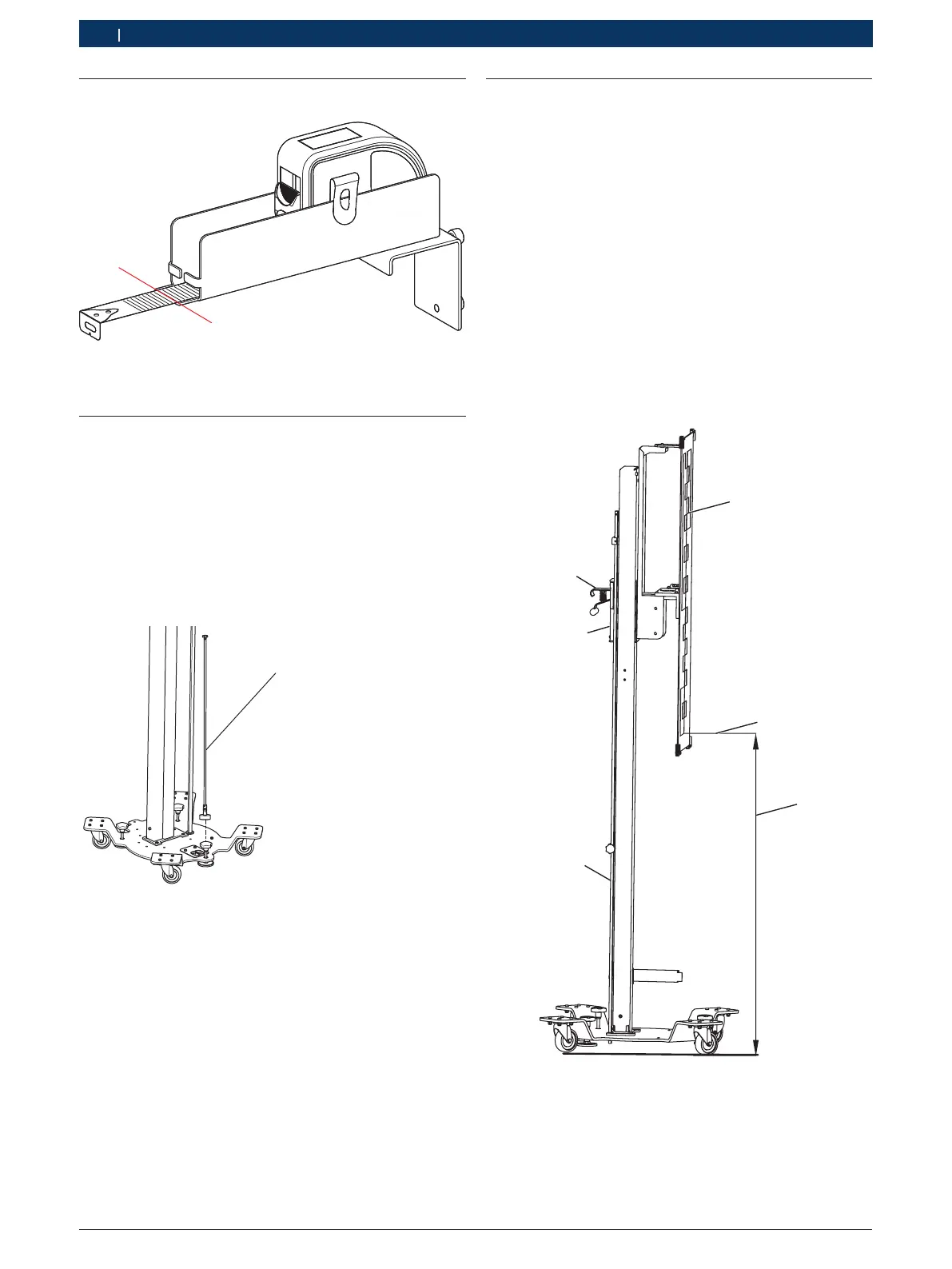

5.5 Fita métrica / suporte
1
Fig. 13: Fita métrica / suporte
1 Ler a distância
5.6 EL–52425 alinhar com auxílio de
ajuste
i
O auxílio de ajuste está disponível como acessório
especial.
1. Colocar o auxílio de ajuste no parafuso de manípulo
em estrela.
2. Alinhar o EL–52425 com base nos níveis de bolha de
ar no suporte de precisão com o auxílio de ajuste.
1
Fig. 14: EL–52425 alinhar com auxílio de ajuste
1 Auxílio de ajuste
5.7 Ajustar a altura do quadro de calibração
1. Consultar a altura necessária do quadro de cali-
bração nos "Manuais de reparo" do fabricante do
veículo.
2. Verificar se existe uma diferença de altura entre
a superfície de apoio do veículo e a superfície de
apoio do EL–52425 (por exemplo, usando uma pla-
taforma elevatória).
3. Caso exista uma diferença de altura entre as super-
fícies de apoio, calcular a diferença com a altura
indicada no manual resumido.
4. Fixar o quadro de calibração.
5. Acionar a alça de bloqueio e ajustar o quadro de
calibração com a ajuda de uma fita métrica para a
altura necessária.
6. Consultar a altura necessária com uma fita métrica
no centro do quadro de calibração.
1
2
3
4
5
6
Fig. 15: Ajustar a altura do quadro de calibração
1 Quadro de calibração
2 Modelo de chapa xadrez do canto inferior
3 Altura
4 Régua de medição
5 Indicação de altura opcional
6 Alça de travamento
