1 690 386 081 2018-02-22| Robert Bosch GmbH
Operação | EL–52425 | 95 pt
5.3 EL–52425 deve ser alinhado através
do plano longitudinal médio do veícu-
lo
(Opcional na utilização do módulo laser P-Assist S5)
i Os valores específicos para o alinhamento exato do
EL–52425 estão descritos nos "Manuais de reparo"
correspondentes do fabricante do veículo.
Exemplo seguinte de um alinhamento
1. Posicionar o EL–52425 à frente do veículo.
2. Fixar o P-Assist S5 na entrada do laser e prender
com cabo de segurança.
1

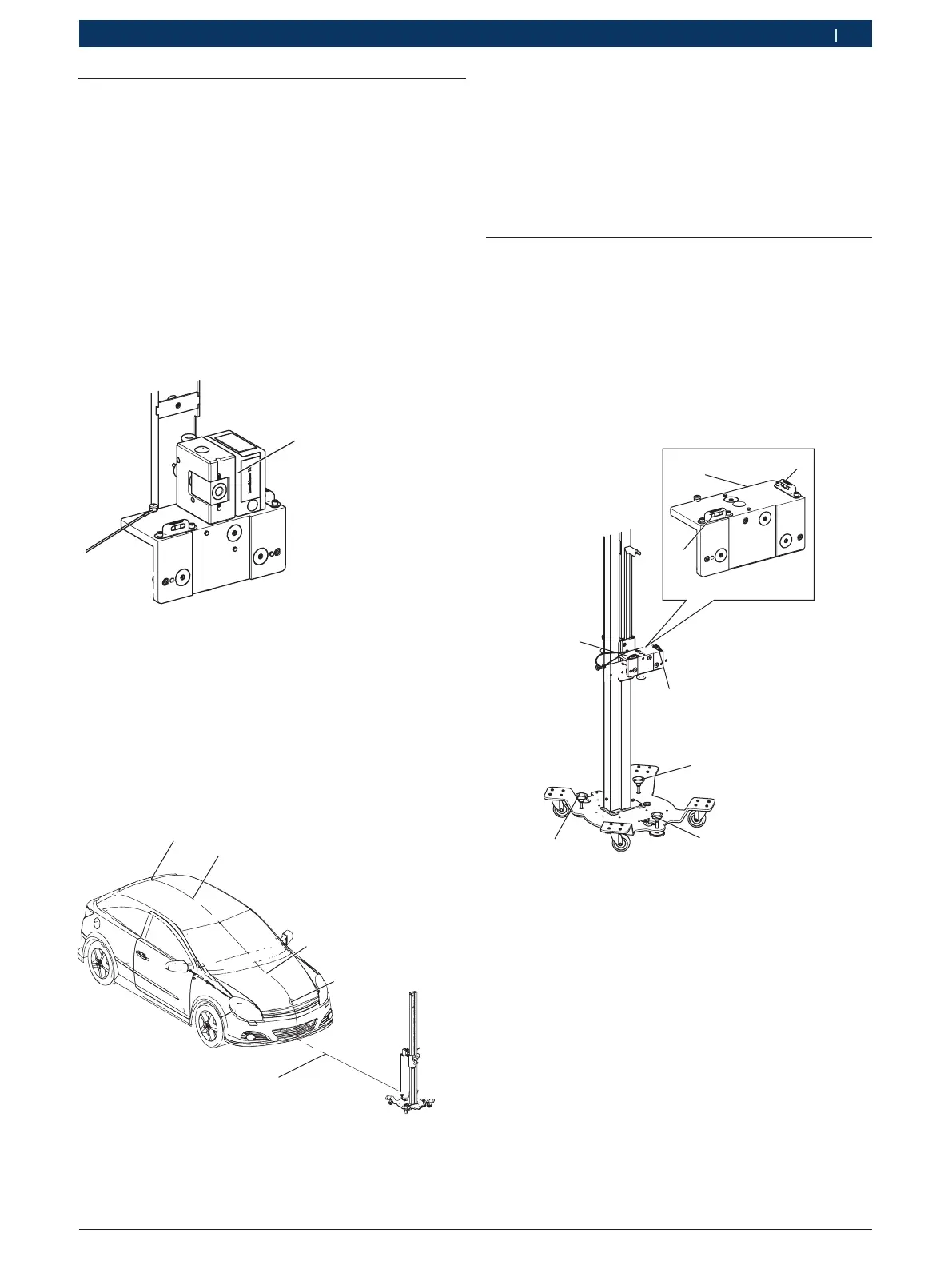

Fig. 10: P-Assist S5 na entrada do laser A
1 P-Assist S5 (acessório especial)
2 Cabo de segurança (acessório especial)
3. Ligar o P-Assist S5.
 A linha do laser passa sobre o veículo.
4. EL–52425 deve ser alinhado de maneira que o emb-
lema do fabricante na dianteira do veículo e a antena
sejam marcados pela linha do laser.
 EL–52425 está alinhado à frente do veículo.
1
1
1
2
3
Fig. 11: EL–52425 alinhado centralmente à frente do veículo
1 Linha do laser
2 Emblema do fabricante
3 Antena
i Caso o emblema do fabricante e a antena não se en-
contrem no centro longitudinal do veículo, o emble-
ma do fabricante na tampa do porta-malas pode ser
usado como segundo ponto de referência. Para isso,
abrir a tampa do porta-malas e marcar centralmente
o emblema do fabricante na dianteira do veículo e
no porta-malas com a linha do laser.
5.4 Alinhar o suporte de precisão
¶ Alinhar o suporte de precisão com base no nível de
bolha de ar; para isso, girar os pés de nivelamento
na placa base com os parafusos de manípulo em
estrela.
! Para a calibração estática da câmera do vidro dian-
teiro, o EL–52425 deve estar alinhado conforme o
nível de bolha de ar para o ângulo de rolagem e para
o ângulo de inclinação.
2
3
4
4
4
2
3
1
Fig. 12: Alinhar o suporte de precisão
1 Suporte de precisão
2 Nível de bolha de ar para ângulo de rolagem
3 Nível de bolha de ar para ângulo de inclinação
4 Pés de nivelamento
