1 690 386 081 2018-02-22| Robert Bosch GmbH
84 | EL–52425 | Bedieningnl

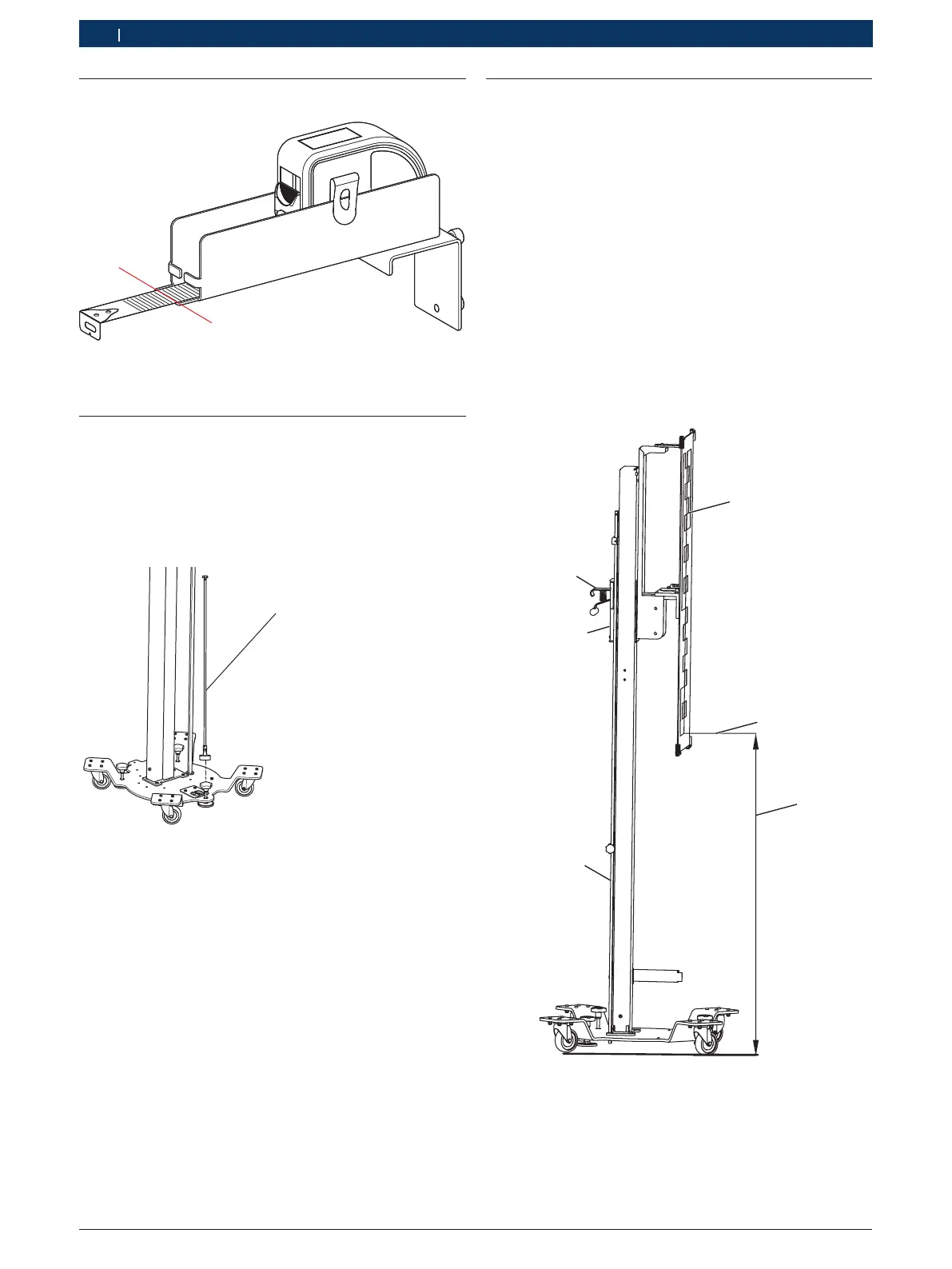

5.5 Meetlint / houder
1
Afb. 13: Meetlint / houder
1 Afstand aflezen
5.6 EL–52425 met instelhulp uitlijnen
i
De instelhulp is als speciale toebehoren leverbaar.
1. Instelhulp op stergreepschroef plaatsen.
2. EL–52425 aan de hand van de waterpassen op de
precisiehouder met de instelhulp uitrichten.
1
Afb. 14: EL–52425 met instelhulp uitlijnen
1 Instelhulp
5.7 Hoogte van het kalibratiepaneel in-
stellen
1. Benodigde hoogte van het kalibratiepaneel uit de
"Reparatiehandleidingen" van de voertuigfabrikant
nemen.
2. Controleer, of tussen het opstelingsoppervlak van
het voertuig en het opstellingsoppervlak van de
EL–52425 een hoogteverschil bestaat (bijvoorbeeld
door een hefbrug).
3. Indien een hoogteverschil tussen de opstellingsvl-
akken bestaat, verreken dit dan met de opgegeven
hoogte in de beknopte handleiding.
4. Kalibratiepaneel bevestigen.
5. Borggreep bedienen en kalibratiepaneel met behulp
van een meetlint op de benodigde hoogte instellen.
6. De benodigde hoogte met een maatband op het
midden van het kalibratiepaneel opnemen.
1
2
3
4
5
6
Afb. 15: Hoogte van het kalibratiepaneel instellen
1 Kalibratiepaneel
2 Onderkant schaakbordpatroon
3 Hoogte
4 Meetliniaal
5 Hoogte-indicatie optie
6 Borggreep
