1 690 386 081 2018-02-22| Robert Bosch GmbH
36 | EL–52425 | Utilisationfr

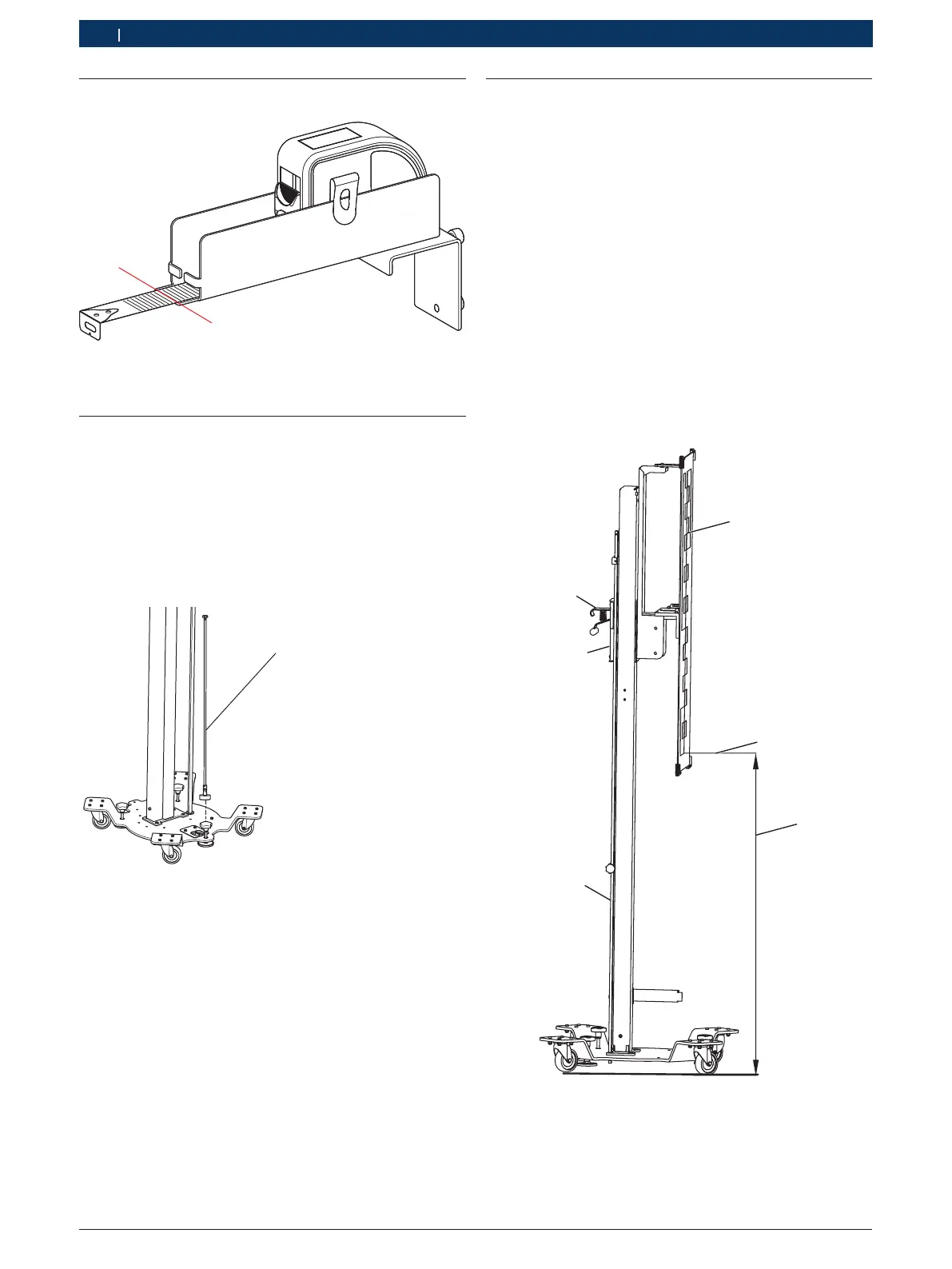

5.5 Mètre-ruban/fixation
1
Fig. 13: Mètre-ruban/fixation
1 Lire la distance
5.6 Orienter le EL–52425 avec l'aide au
réglage
i
L'aide au réglage est disponible comme accessoire
spécial.
1. Poser l'aide au réglage sur la vis à poignée-étoile.
2. Orienter le EL–52425 à l'aide des niveaux sur le sup-
port de précision avec l'aide au réglage.
1
Fig. 14: Orienter le EL–52425 avec l'aide au réglage
1 Aide au réglage
5.7 Régler la hauteur du panneau de calibrage
1. Consulter les "notices de réparation" du fabricant
du véhicule pour obtenir la hauteur nécessaire des
panneaux de calibrage.
2. Vérifier s'il existe une différence en hauteur (p.ex.
due à un pont élévateur) entre la surface de station-
nement du véhicule et la surface de stationnement
du EL–52425.
3. S'il existe une différence en hauteur entre les sur-
faces de stationnement, calculer la différence en
hauteur avec la hauteur indiquée à partir du manuel
abrégé.
4. Fixer le panneau de calibrage.
5. Actionner la poignée de blocage et régler le pan-
neau de calibrage avec un mètre-ruban à la hauteur
exigée.
6. Prendre la hauteur exigée avec un mètre au milieu
du panneau de calibrage.
1
2
3
4
5
6
Fig. 15: Régler la hauteur du panneau de calibrage
1 Panneau de calibrage
2 Bord inférieur modèle de jeu d'échecs
3 Hauteur
4 Règle
5 Affichage en hauteur option
6 Poignée de blocage
