1 690 386 081 2018-02-22| Robert Bosch GmbH
Montage | EL–52425 | 31 fr

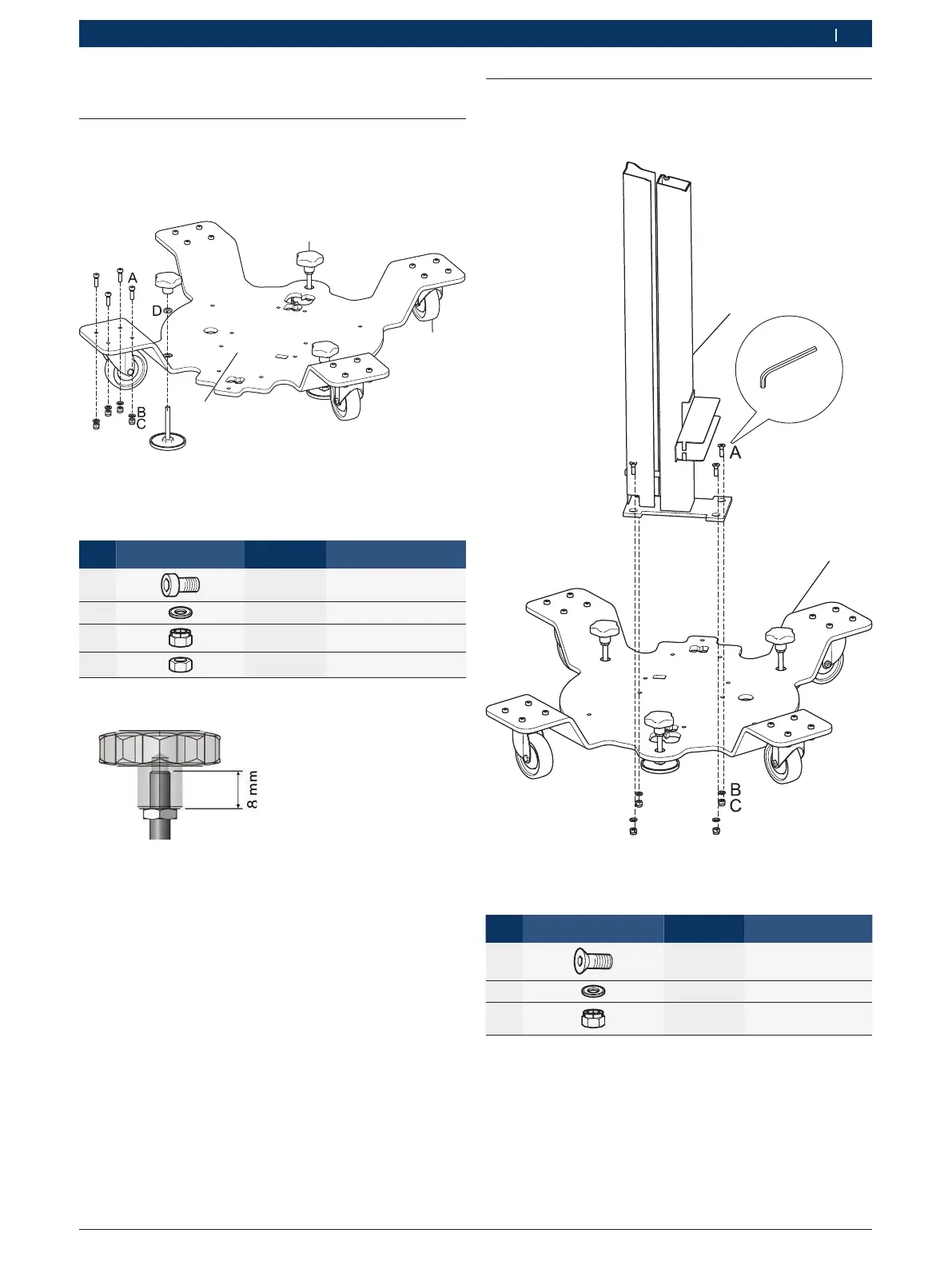

4. Montage
4.1 Châssis
¶ Monter les galets directeurs et les pieds de réglage
sur le châssis.
1
2
3
Fig. 2: Châssis
1 Pied de réglage3x
2 Galet directeur4x
3 Position pour la colonne
Pos. Type de fixation Nombre Dimension[mm]
A
16x M6x20
B
16x M6
C
16x M6
U
3x M8
Tab. 1: Matériel de fixation de châssis
i Tableau1et2 = kit de pièces 1 690 381 203
4.2 Colonne
¶ Monter la colonne sur la plaque de base.
1
2
Fig. 3: Colonne
1 Colonne
2 Plaque de base
Pos. Type de fixation Nombre Dimension[mm]
A
4x M6x25
B
4x M6
C
4x M6
Tab. 2: Matériel de fixation de colonne
