1 690 386 081 2018-02-22| Robert Bosch GmbH
Betjening | EL–52425 | 117 da
x

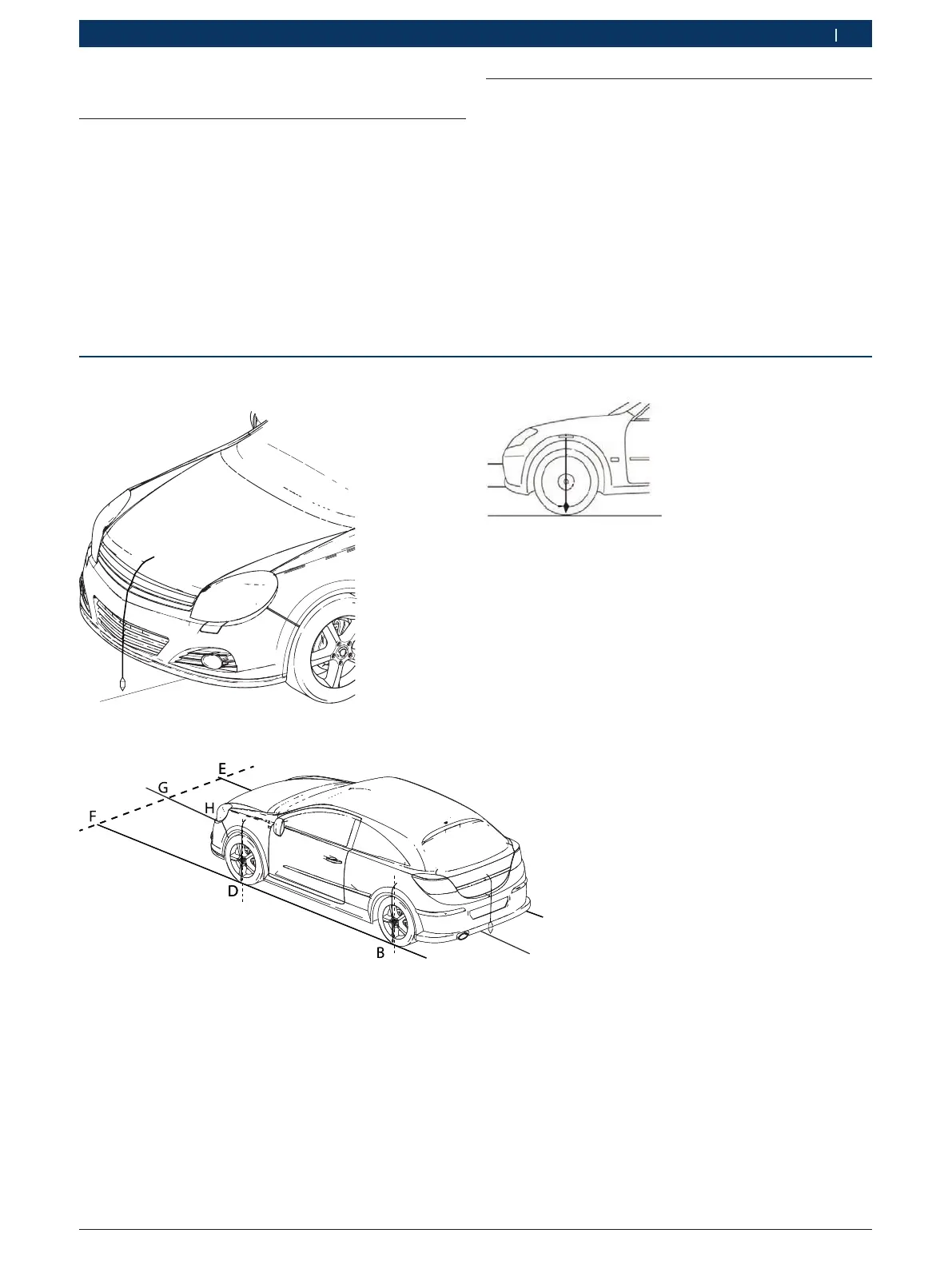

Fig. 7: Afbildning af loddet set forfra
x
Fig. 8: Afbildning af loddet fra siden
5.2 Justering, eksempel
1. Lav markeringer på gulvet med blyloddet på kø-
retøjet, og justér EL–52425 derefter.
2. Anbring markeringer til justeringen på gulvet. Placér
EL–52425 foran køretøjet.
3. Juster EL–52425 i midten mellem den højre og
venstre gulvmarkering F og E, her skal inspektions-
vinduet i grundstellet anvendes som reference.
4. Bevæg samtidig grundstellet langsomt, indtil de to
visere i grundpladeudsparingen peger på linjen G-H.
5. Betjening
5.1 Justering
i
De specifikke værdier for den nøjagtige justering af
EL–52425 er beskrevet i køretøjsfabrikantens speci-
fikke "reparationsvejledninger".
Fig. 9: Afbildning af blylod foran til venstre
