1 690 386 081 2018-02-22| Robert Bosch GmbH
Bediening | EL–52425 | 81 nl
x

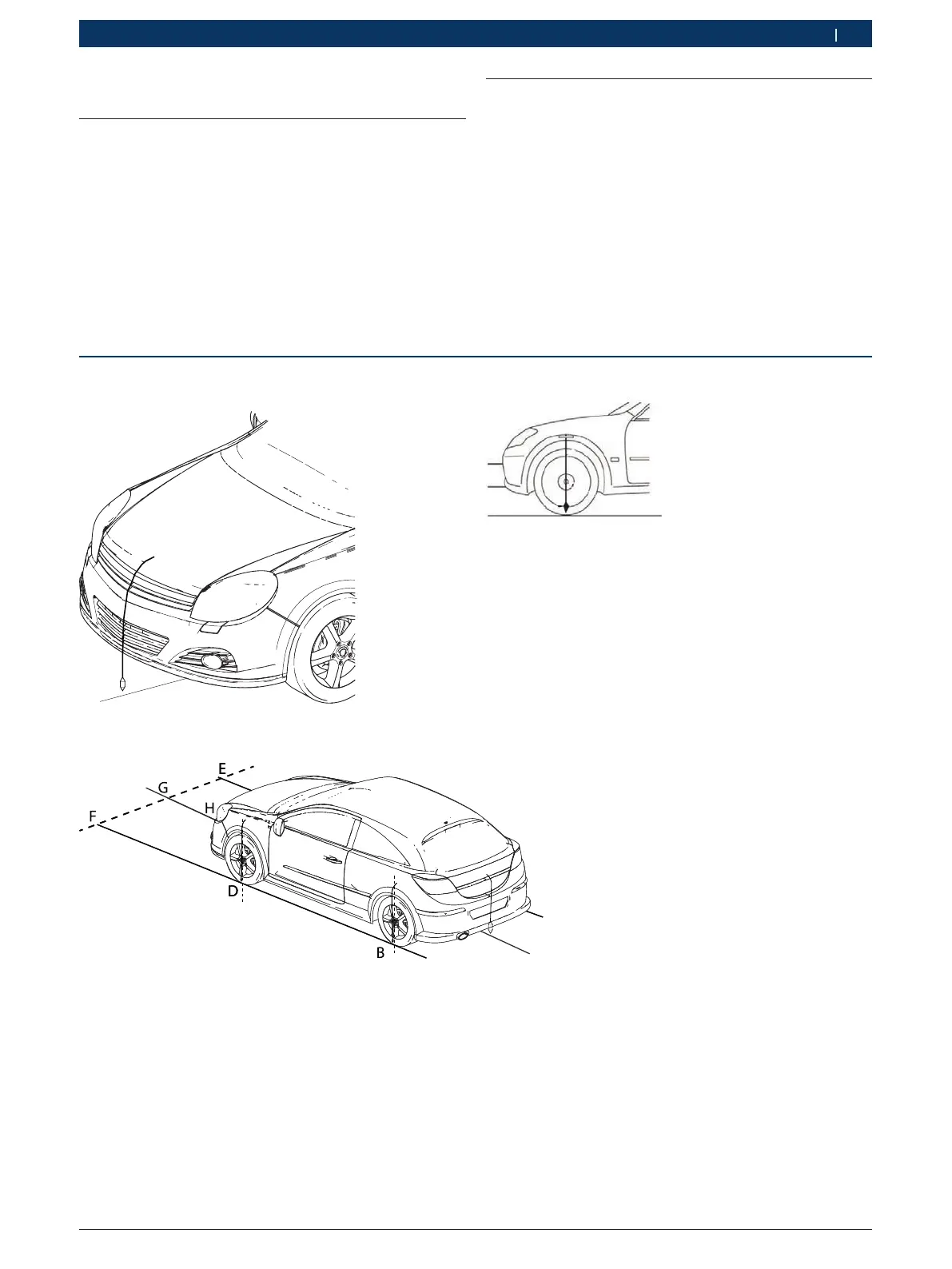

Afb. 7: Aanzicht schietlood voor
x
Afb. 8: Aanzicht schietlood zijkant
5.2 Uitlijnen voorbeeld
1. Vloermarkeringen met het schietlood op het voertuig
uitvoeren en EL–52425 daarna uitrichten.
2. Markeringen voor het uitrichten op de vloer aanbren-
gen. EL–52425 voor voertuig positioneren.
3. EL–52425 in het midden tussen de linker en rechter
vloermarkeringen F en E uitrichten, daarbij het kijk-
glas in het basisframe als referentie gebruiken.
4. Tegelijkertijd het basisframe langzaam bewegen tot
de beide wijzers in de grondplaatuitsparing op de
lijn G-H liggen.
5. Bediening
5.1 Uitrichten
i
De specifieke waarden voor de exacte uitrichting van
EL–52425 zijn in de bijbehorende "reparatiehandlei-
dingen" van de voertuigleverancier beschreven.
Afb. 9: Aanzicht schietlood linksvoor
