1 690 386 081 2018-02-22| Robert Bosch GmbH
138 | EL–52425 | Opis produktupl
PRZESTROGA — niebezpieczeństwo zrani-
enia przez części spadające z EL–52425.
¶ Podczas pracy należy zamocować tarcze
kalibracyjne ijednostkę lasera P-Assist
linkami chwytnymi.
¶ Podczas montażu, demontażu itrans-
portu zdemontować tarcze kalibracyjne
ijednostkę laserową.
OSTRZEŻENIE — Poważne uszkodzenia
oczu przez promień lasera.
¶ Nigdy nie patrzeć bezpośrednio w źródło
lasera.
¶ Nigdy nie kierować wiązki promi-
eniowania laserowego na osoby,
wszczególności na twarz ioczy.
¶ Wcelu skontrolowania działania
urządzenia laserowego trzymać obiekt
testowy bezpośrednio przed punktem
wyjściem wiązki promieniowania.
3. Opis produktu
3.1 Zastosowanie zgodne zprzeznacze-
niem
Urządzenie EL–52425 jest przeznaczone wyłącznie do
statycznej kalibracji czujników ikamer wpojazdach
mechanicznych. Miarodajne są specyficzne instrukcje
naprawy iserwisowe producenta pojazdu. Inne lub
wykraczające ponad to zastosowanie jest traktowane
jako użycie niezgodne zprzeznaczeniem.
3.2 Warunki dotyczące stanowiska testo-
wego
Płaskość stanowiska testowego
R Pojazd musi stać na równej powierzchni.
R Poziom podłoża nie może różnić się owięcej niż
±7mm/m.
Odpowiada to wartości 0,4stopnia.
Warunki dotyczące miejsca badania
R Pojazd musi być pusty.
R Opony pojazdu muszą wykazywać zdefiniowane
ciśnienie woponach.
R Tablica kalibracyjna musi stać na tej samej, równej
powierzchni co pojazd.
R Tablica kalibracyjna musi być czysta iwolna od
wszelkich oznaczeń, odbarwień lub innych wad.
R Wykonać procedurę kalibracji przy normalnych war-
unkach oświetlenia:
$ światło dzienne, światło fluorescencyjne, kon-
wencjonalne światło LED.
$ Wpolu widzenia kamery nie może znajdować się
jasne źródło światła.
3.3 Zakres dostawy / akcesoria dodatkowe
Nazwa Numer katalo-
gowy
Płyta bazowa
zmateriałami montażowymi 1 690 381 263
Kolumna zsuwakiem 1 690 381 254
Oryginalna instrukcja obsługi 1 690 386 081
Miara taśmowa zwijana 1 693 740 533
Sznur traserski 1 693 740 815
Pion 1 693 740 685
Uchwyt precyzyjny zmocowaniem 1 690 381 261
Uchwyt taśmy mierniczej 1 690 382 499
Universaltarget typ1 1 690 382 288
Kołpak ochronny 1 690 382 497
Universaltarget typ 3
1)
1 690 382 485
Wskaźnik położenia (EL
–51747-2)
1) 2)
1 690 382 583
Jednostka laserowa
1)
1 690 381 124
Linka zabezpieczająca
1)
1 690 381 237
Pomoc nastawcza
1)
1 690 381 210
1)
Akcesoria dodatkowe
2)
Do Universaltarget typ 3

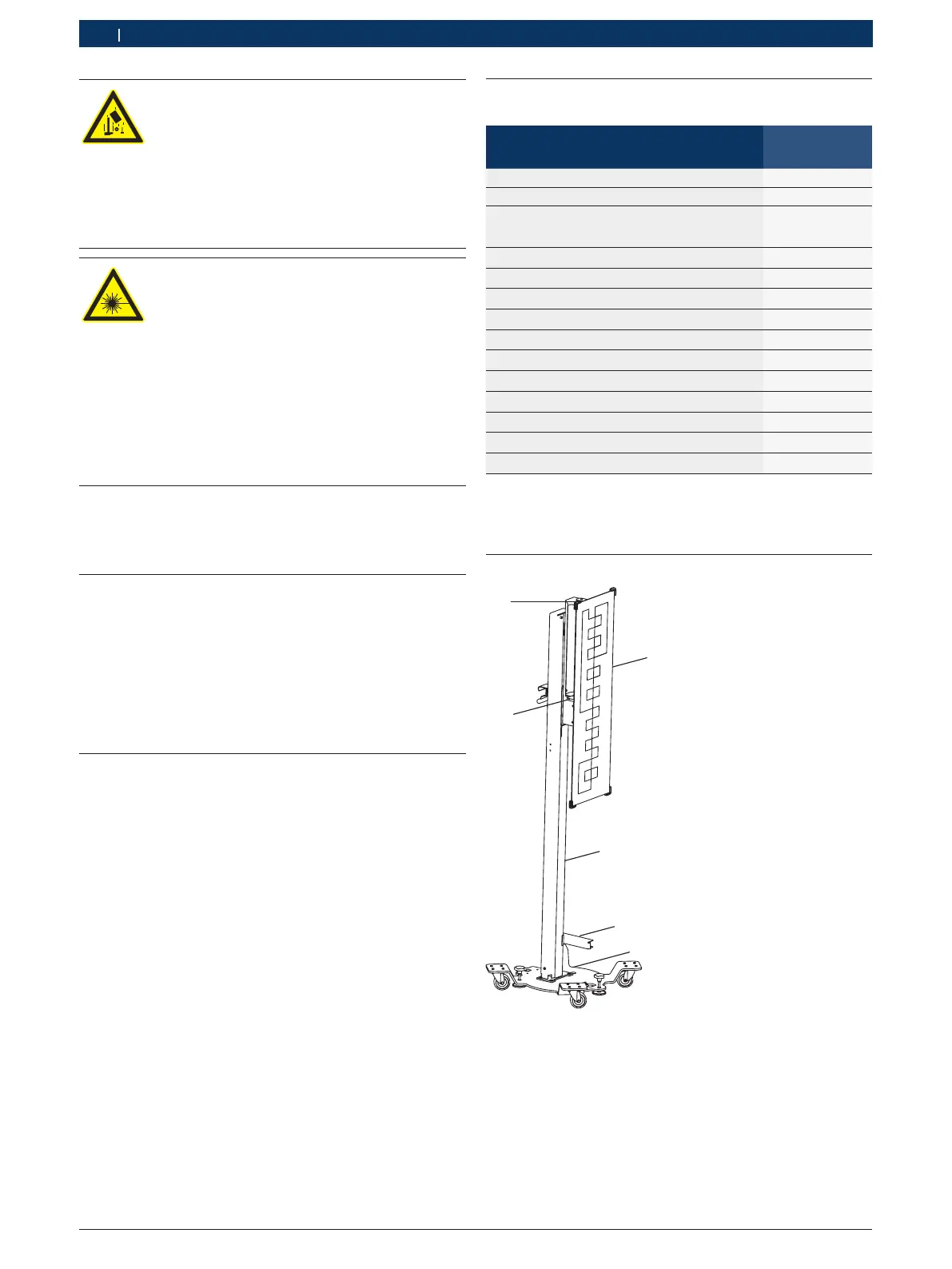

3.4 EL–52425
1
2
3
4
5
6
Rys. 1: EL–52425
1 mocowanie uchwytu precyzyjnego
2 tablica kalibracyjna
3 stojak
4 uchwyt taśmy mierniczej
5 przesuwna płyta bazowa
6 uchwyt precyzyjny
