Montering | EL–52425 | 67 sv
4. Montering

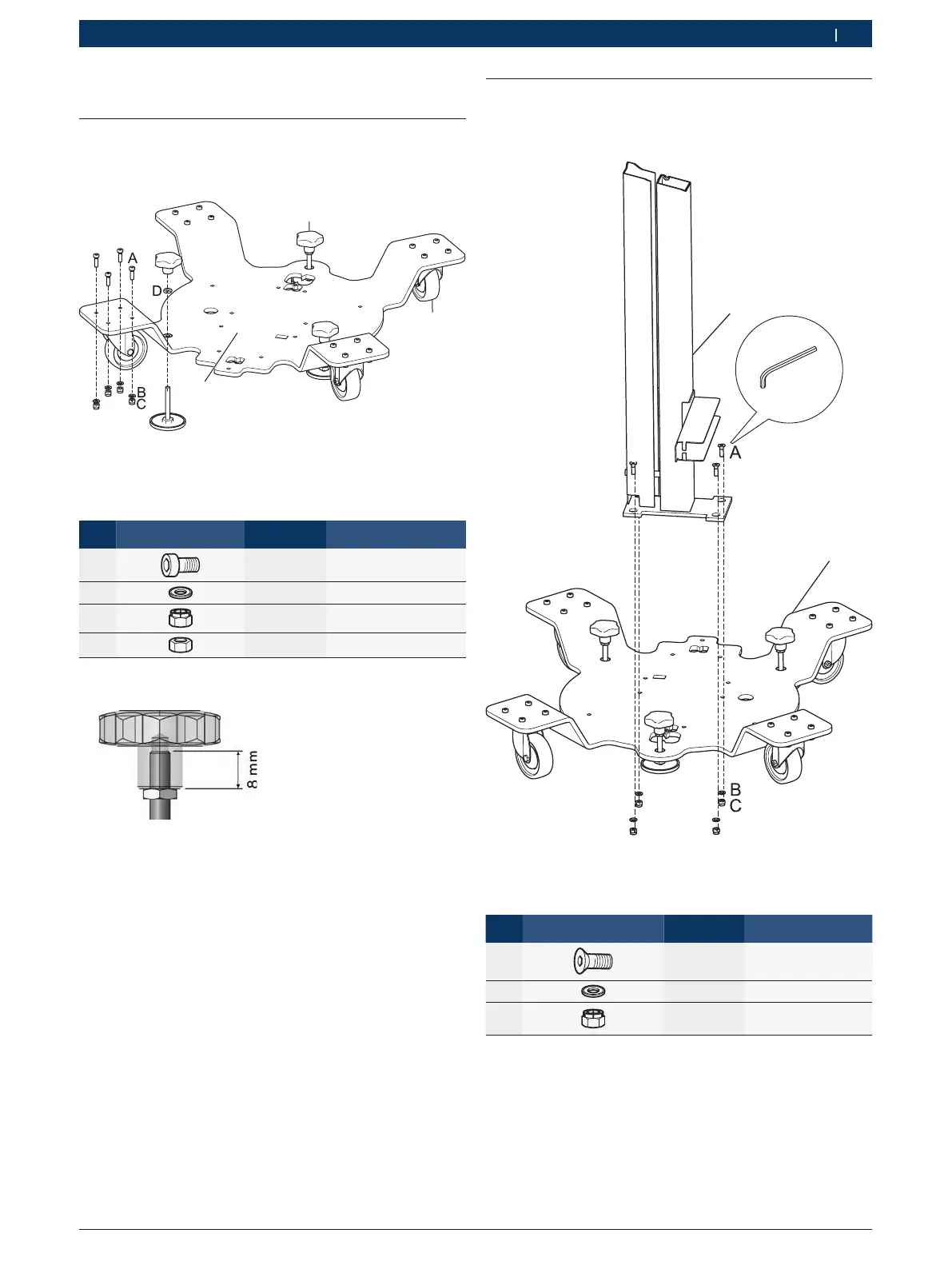

4.1 Stativ
¶ Sätt styrrullarna och ställbenen på stativet.
1
2
3
Fig. 2: Stativ
1 Ställben 3st.
2 Styrhjul 4st.
3 Position för pelare
Pos. Typ av fastsättning Antal Storlek [mm]
A
16x M 6 x 20
M
16x M 6
C
16x M 6
D
3st. M 8
Tab. 1: Fastsättningsmaterial för stativ
i Tabell 1 och 2 = detaljsats 1 690 381 203
4.2 Pelare
¶ Montera pelaren på bottenplattan.
1
2
Fig. 3: Pelare
1 Pelare
2 Bottenplatta
Pos. Typ av fastsättning Antal Storlek [mm]
A
4x M 6 x 25
M
4x M 6
C
4x M 6
Tab. 2: Fastsättningsmaterial för pelare
