1 690 386 081 2018-02-22| Robert Bosch GmbH
204 | EL–52425 | Rukovanjehr
5.5 Mjerna traka / držač
1

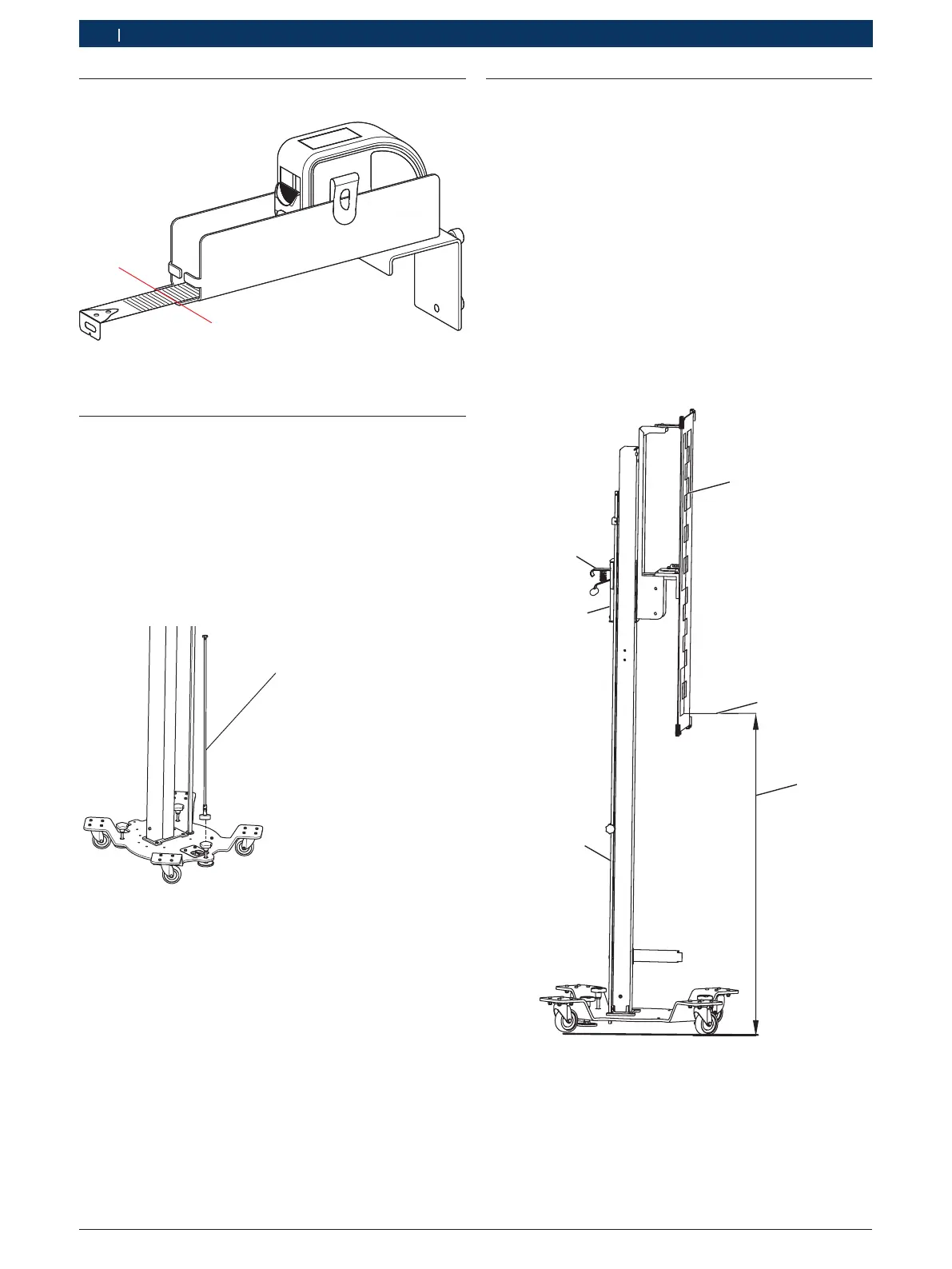

Sl. 13: Mjerna traka / držač
1 Očitavanje udaljenosti
5.6 Namještanje EL–52425 pomagaloma
za podešavanje
i
Pomagalo za podešavanje dostupno je kao posebna
oprema.
1. Postavite pomagalo za podešavanje na vijak sa zvjez-
dastom ručkom.
2. Izravnajte EL–52425 libelom na preciznom držaču
pomagalom za podešavanje.
1
Sl. 14: Namještanje EL–52425 pomagalom za podešavanje
1 Pomagalo za podešavanje
5.7 Postavljanje visine kalibracijske
ploče
1. Potrebnu visinu kalibracijske ploče možete pronaći u
"Uputama za popravak" proizvođača vozila.
2. Provjerite postoji li razlika u visini između površine
za postavljanje vozila i površine za postavljanje
EL–52425 (npr. s pomoću dizalice).
3. U slučaju da postoji razlika u visini između površina
za postavljanje, uklonite je zadanim visinama iz krat-
kih uputa.
4. Pričvrstite kalibracijsku ploču.
5. Pokrenite ručku za zaustavljanje i postavite kalib-
racijsku ploču s pomoću mjerne vrpce na potrebnu
visinu.
6. Potrebnu visinu prilagodite mjernom vrpcom na
sredini kalibracijske ploče.
1
2
3
4
5
6
Sl. 15: Postavite visinu kalibracijske ploče
1 Kalibracijska ploča
2 Donji rub šahovskog uzorka
3 Visina
4 Mjerno ravnalo
5 Opcionalni prikaz visine
6 Ručka za zaustavljanje
