1 690 386 081 2018-02-22| Robert Bosch GmbH
Τοποθέτηση | EL–52425 | 211 el
4. Τοποθέτηση
4.1 Πλαίσιο βάσης
¶ Εφαρμόσε τους κυλίνδρους-οδηγούς και το πόδι
στήριξης στο πλαίσιο βάσης.
1
2
3

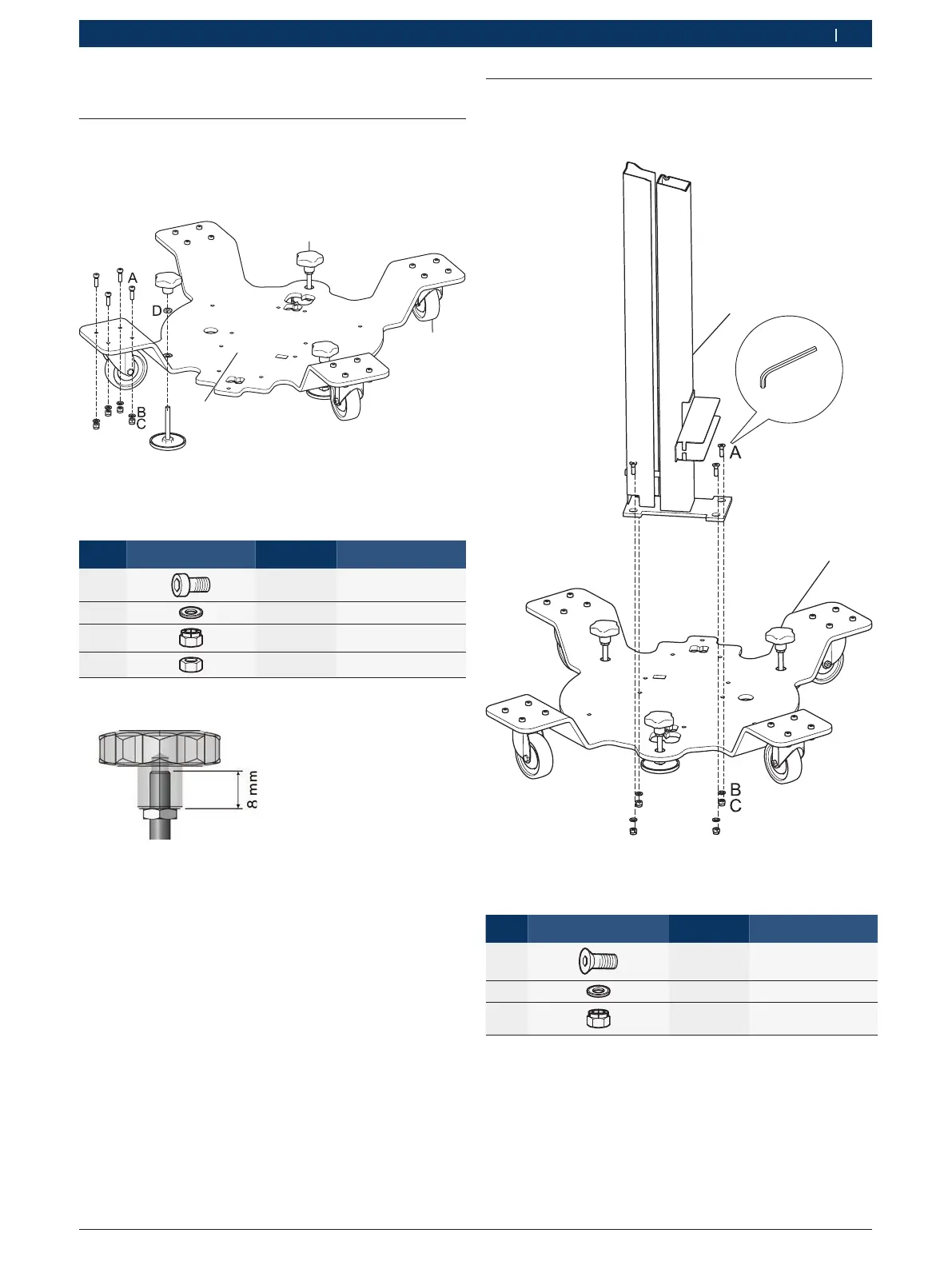

Εικ. 2: Πλαίσιο βάσης
1 Πόδι στήριξης 3x
2 Κύλινδρος-οδηγός 4x
3 Θέση για κολόνα
Θέση Είδος στερέωσης Αριθμός Μέγεθος [mm]
Α
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
D
3 x M 8
Tab. 1: Υλικό στερέωσης πλαισίου βάσης
i Πίνακας 1 και 2 = σετ ανταλλακτικών 1 690 381 203
4.2 Κολόνα
¶ Τοποθετήστε την κολόνα στο πλαίσιο βάσης.
1
2
Εικ. 3: Κολόνα
1 Κολόνα
2 Πλάκα βάσης
Θέση Είδος στερέωσης Αριθμός Μέγεθος [mm]
Α
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Υλικό στερέωσης κολόνας
