1 690 386 081 2018-02-22| Robert Bosch GmbH
Ovládání | EL–52425 | 155 cs
5.3 Vyrovnání EL–52425 podélnou
střední rovinou vozidla
(volitelně při použití laserového modulu P-Assist S5)
i Specifické hodnoty pro přesné vyrovnání EL–52425
viz příslušné "návody k opravě" výrobce vozidla.
Níže je uveden příklad vyrovnání
1. EL–52425 umístěte před vozidlo.
2. Přístroj P-Assist S5 upevněte v úchytu laseru A a
zajistěte bezpečnostním lanem.
1

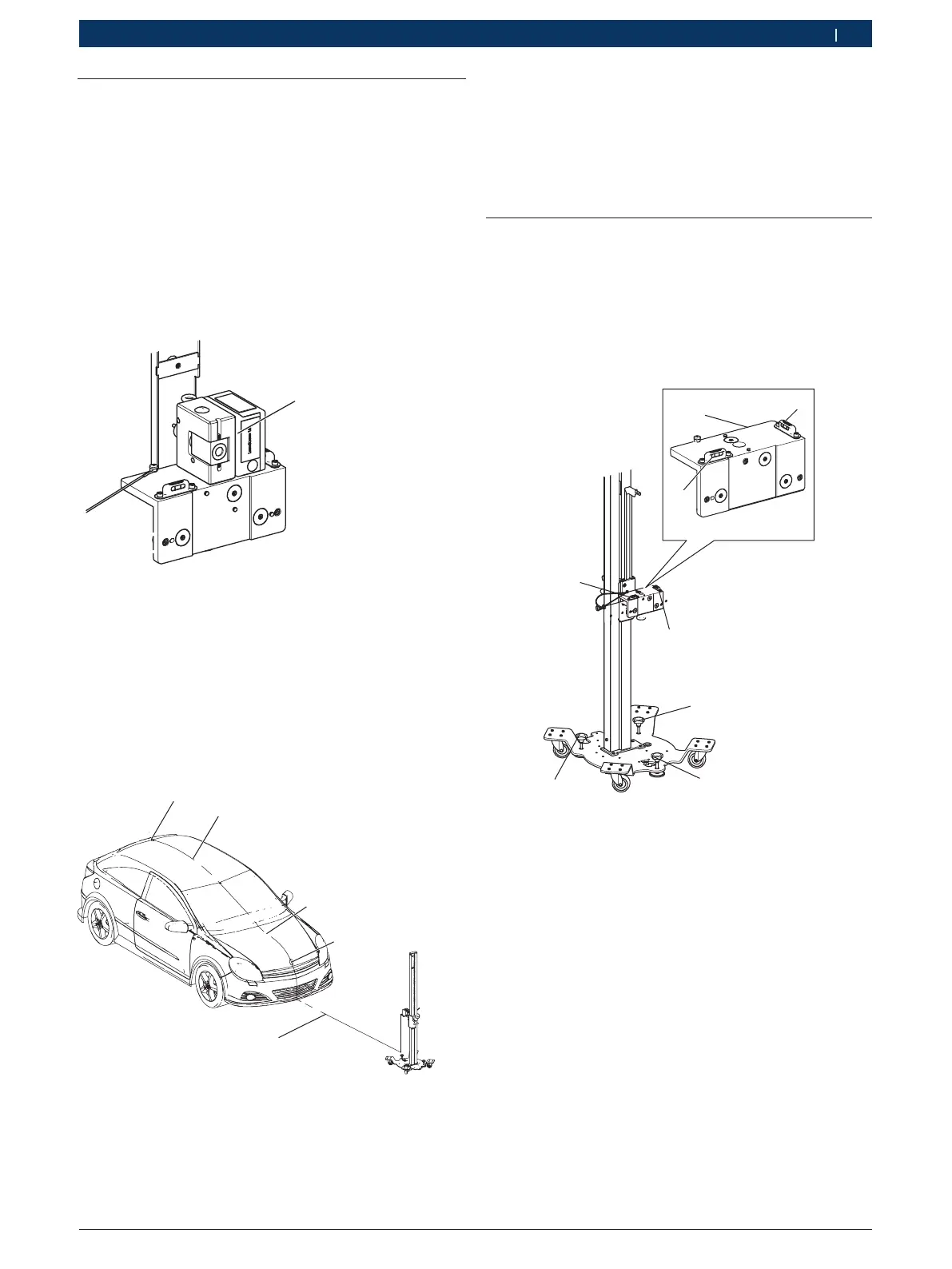

Obr. 10: P-Assist S5 v držáku laseru A
1 P-Assist S5 (zvláštní příslušenství)
2 Bezpečnostní lano (zvláštní příslušenství)
3. Zapněte P-Assist S5.
Laserová linie probíhá přes vozidlo.
4. EL–52425 vyrovnejte tak, že je emblém výrobce na
přední straně vozidla a anténa označena laserovou
linií.
EL–52425 je vyrovnán před vozidlem.
1
1
1
2
Obr. 11: Středové vyrovnání EL–52425 před vozidlem
1 Laserová linie
2 Emblém výrobce
3 Anténa
i Pokud se emblém výrobce a anténa nenachází v
podélné středové rovině vozidla, může se jako druhý
referenční bod použít emblém výrobce na zadní
kapotě. Otevřete zadní kapotu a laserovou linií
středově označte emblém výrobce na přední části a
na zadní kapotě.
5.4 Vyrovnání přesného držáku
¶ Přesný držák vyrovnejte pomocí libel: za tímto
účelem otáčejte stavěcí nožky na základní desce
šrouby s rukojeťovým křížem.
! Pro statickou kalibraci kamery čelního skla musí být
EL–52425 vyrovnán podle libely pro úhel klopení a
libely pro úhel naklonění.
2
3
4
4
2
3
1
Obr. 12: Vyrovnání přesného držáku
1 Přesný držák
2 Libela pro úhel klopení
3 Libela pro úhel naklonění
4 Stavěcí nožky
