1 690 386 081 2018-02-22| Robert Bosch GmbH
Asennus | EL–52425 | 103 fi

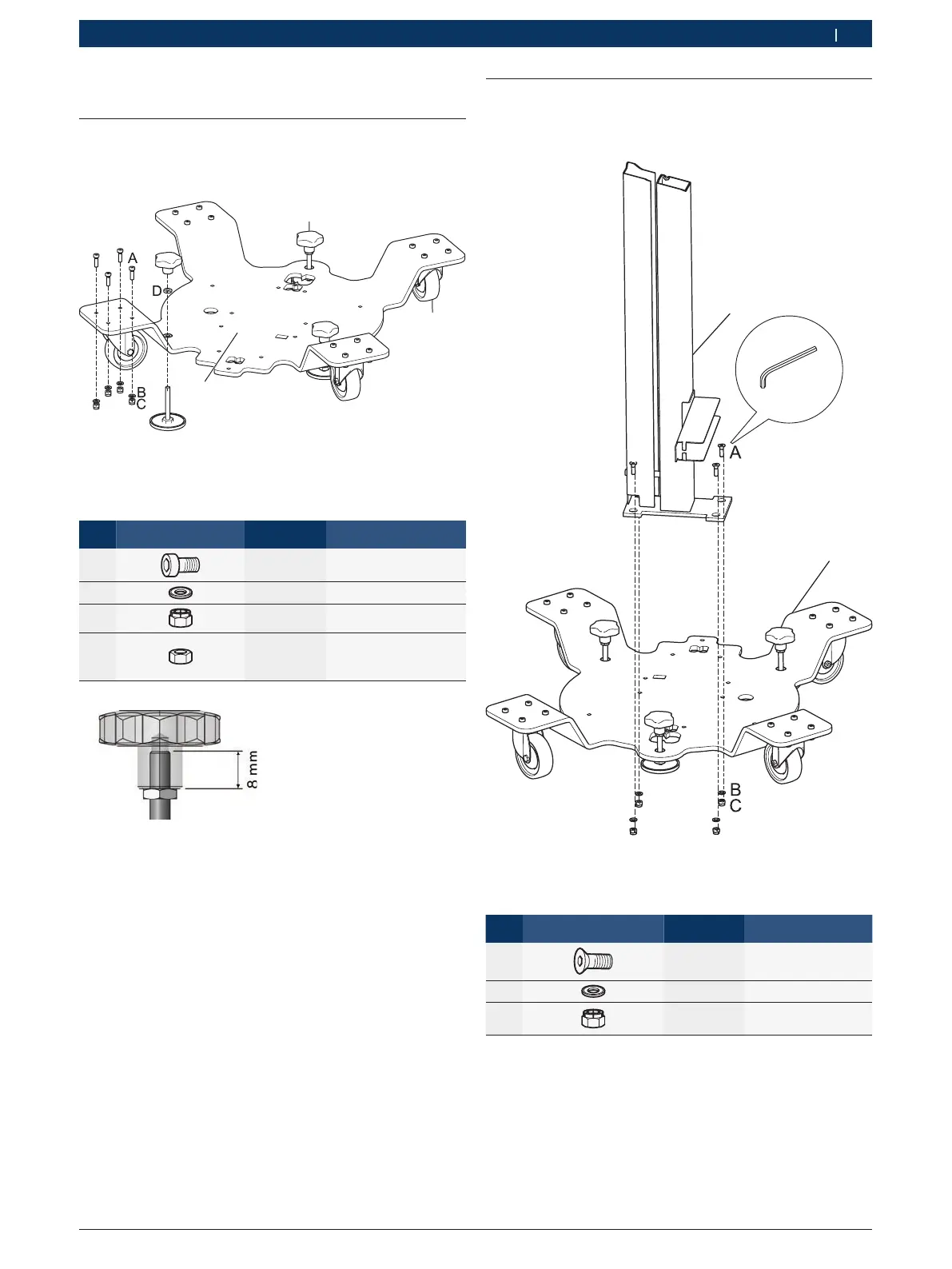

4. Asennus
4.1 Perusrunko
¶ Kiinnitä ohjaspyörät ja säätöjalat perusrunkoon.
1
2
3
Kuva 2: Perusrunko
1 Säätöjalka 3x
2 Ohjauspyörä 4x
3 Pilarin asento
Osa Kiinnitystapa Lukumäärä Koko [mm]
H
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
Ajo-
neu-
von
3 x M 8
Tab. 1: Perusrungon kiinnitysmateriaali
i Taulukko 1 ja 2 = osasarja 1 690 381 203
4.2 Pilari
¶ Asenna pilari aluslevyyn.
1
2
Kuva 3: Pilari
1 Pylväs
2 Aluslevy
Osa Kiinnitystapa Lukumäärä Koko [mm]
H
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Pilarin kiinnitysmateriaali
