1 690 386 081 2018-02-22| Robert Bosch GmbH
Χειρισμός | EL–52425 | 215 el
5.3 EL–52425 ευθυγραμμίστε μέσω
διαμήκους επιπέδου οχήματος
(προαιρετικά με χρήση μονάδας λέιζερ P-Assist S5)
i Οι ακριβές τιμές για την ακριβή ευθυγράμμιση
EL–52425 περιγράφονται στις εκάστοτες "Οδηγίες
επισκευής" του κατασκευαστή οχήματος.
Παρακάτω παράδειγμα ευθυγράμμισης
1. Τοποθετήστε το EL–52425 μπροστά από το όχημα.
2. Στερεώστε το P-Assist S5 στην υποδοχή λέιζερ Α και
ασφαλίστε με συρματόσχοινο ασφάλισης.
1

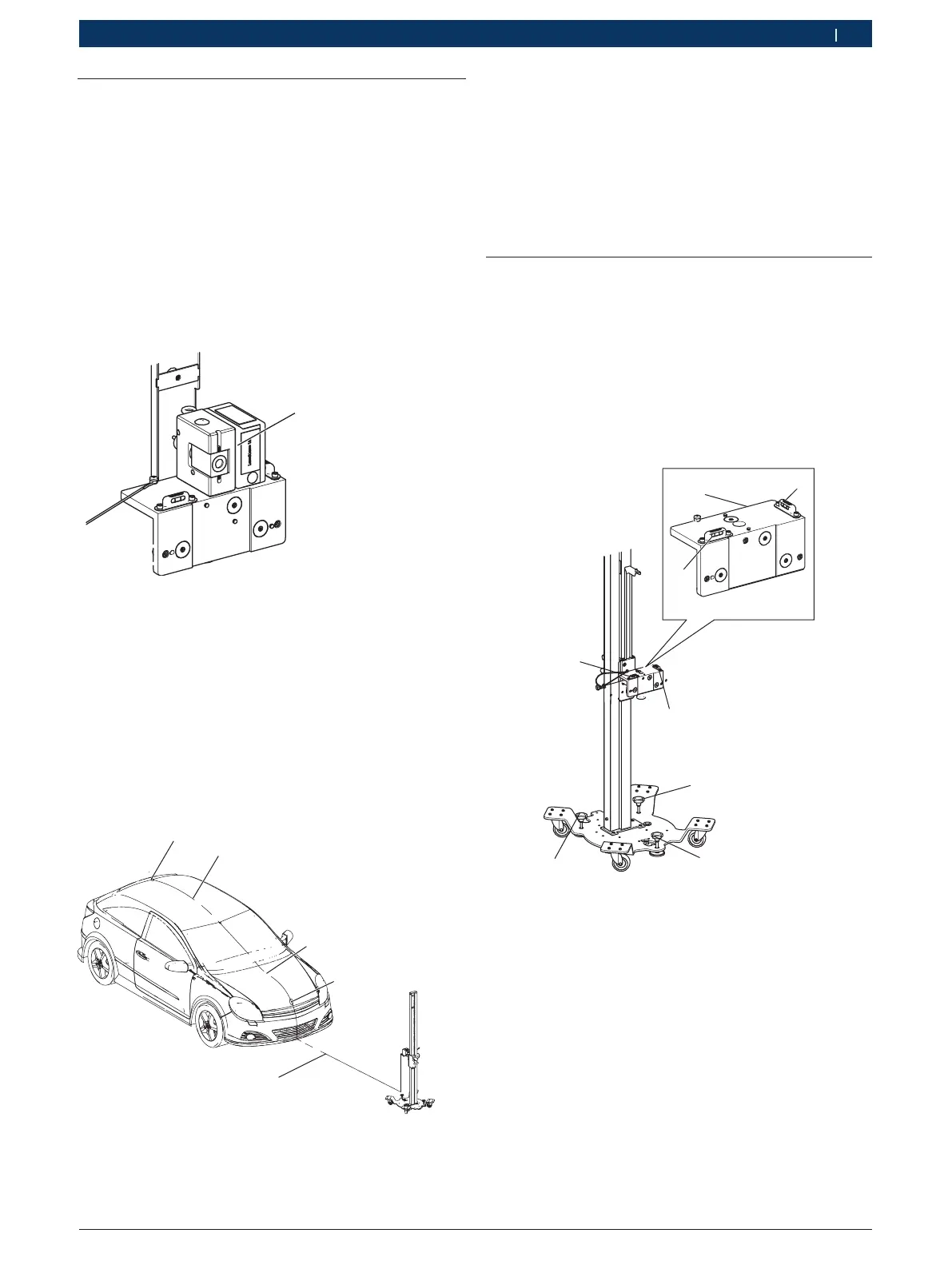

Εικ. 10: P-Assist S5 στην υποδοχή λέιζερ Α
1 P-Assist S5 (ειδικός πρόσθετος εξοπλισμός)
2 Ντίζα ασφαλείας (Ειδικός πρόσθετος εξοπλισμός)
3. Ενεργοποιήστε το P-Assist S5.
Η γραμμή λέιζερ περνά πάνω από το όχημα.
4. Ευθυγραμμίστε το EL–52425 έτσι ώστε το έμβλημα
του κατασκευαστή στο μπροστινό μέρος του οχήματος
και η κεραία να επισημαίνονται μέσω της γραμμής
λέιζερ.
Το EL–52425 είναι ευθυγραμμισμένο μπροστά από
το όχημα.
1
1
1
2
Εικ. 11: Ευθυγραμμίστε το EL–52425 στο κέντρο μπροστά από το
όχημα
1 γραμμή λέιζερ
2 Έμβλημα κατασκευαστή
3 Κεραία
i Σε περίπτωση που το έμβλημα του κατασκευαστή και
η κεραία δεν βρίσκονται στο διαμήκες μεσαίο επίπεδο
του οχήματος, δύναται να χρησιμοποιηθεί ως δεύτερο
σημείο αναφοράς το έμβλημα κατασκευαστή της πίσω
πόρτας. Για τον σκοπό αυτόν ανοίξτε την πίσω πόρτα
και επισημάνετε με τη γραμμή λέιζερ το κέντρο του
εμβλήματος κατασκευαστή στο μπροστινό μέρος του
οχήματος και στην πίσω πόρτα.
5.4 Ευθυγράμμιση συγκρατητή ακριβείας
¶ Ευθυγραμμίστε τον συγκρατητή ακριβείας σύμφωνα
με τις αεροστάθμες, για τον σκοπό αυτόν βιδώστε
το πόδι στήριξης της πλάκας βάσης με τις βίδες
αστεροειδούς λαβής.
! Για το στατικό καλιμπράρισμα κάμερας μπροστινού
παρμπρίζ πρέπει το EL–52425 να ευθυγραμμίζεται
σύμφωνα με την αεροστάθμη για τη γωνία κυλίνδρου
και την αεροστάθμη για τη γωνία καμπής.
2
3
4
4
2
3
1
Εικ. 12: Ευθυγράμμιση συγκρατητή ακριβείας
1 Συγκρατητής ακριβείας
2 Αεροστάθμη για γωνία κυλίνδρου
3 Αεροστάθμη για γωνία καμπής
4 Πόδι στήριξης
