Montering | EL–52425 | 127 no
4. Montering
4.1 Grunnramme
¶ Sett styreruller og justeringsføtter på grunnstativet.
1
2
3

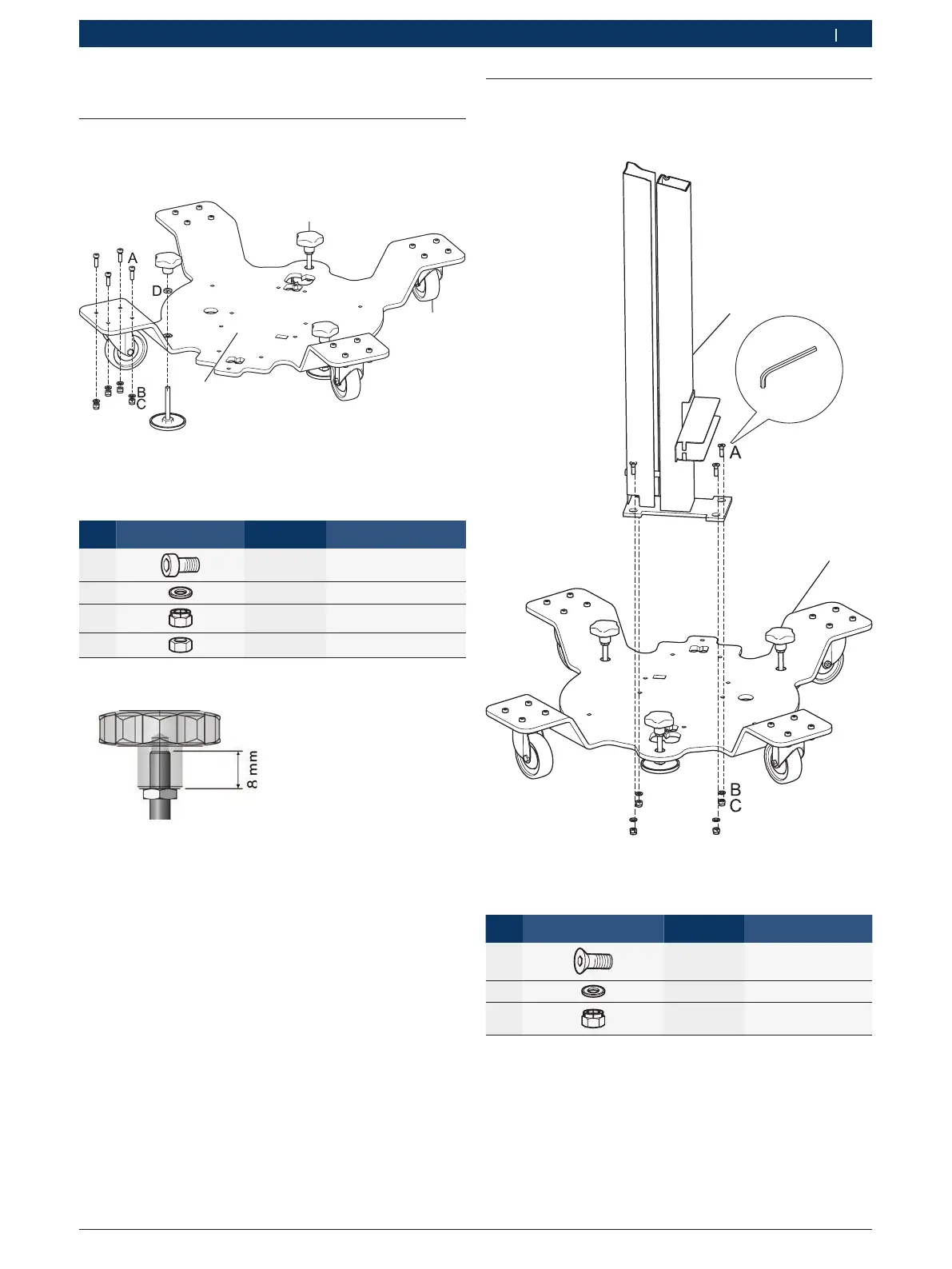

Fig. 2: Grunnramme
1 Justerbar fot 3x
2 Styrerull 4x
3 Posisjon for søyle
Pos. Festetype Antall Størrelse [mm]
A
16x M6x20
B
16x M 6
C
16x M 6
D
3 x M 8
Tab. 1: Festematerial grunnstativ
i Tabell 1 og 2 = Delesett 1 690 381 203
4.2 Søyle
¶ Monter søyle på grunnplate.
1
2
Fig. 3: Søyle
1 Søyle
2 Grunnplate
Pos. Festetype Antall Størrelse [mm]
A
4x M6x25
B
4x M 6
C
4x M 6
Tab. 2: Festematerial søyle
