1 690 386 081 2018-02-22| Robert Bosch GmbH
120 | EL–52425 | Betjeningda
5.5 Målebånd / holder
1

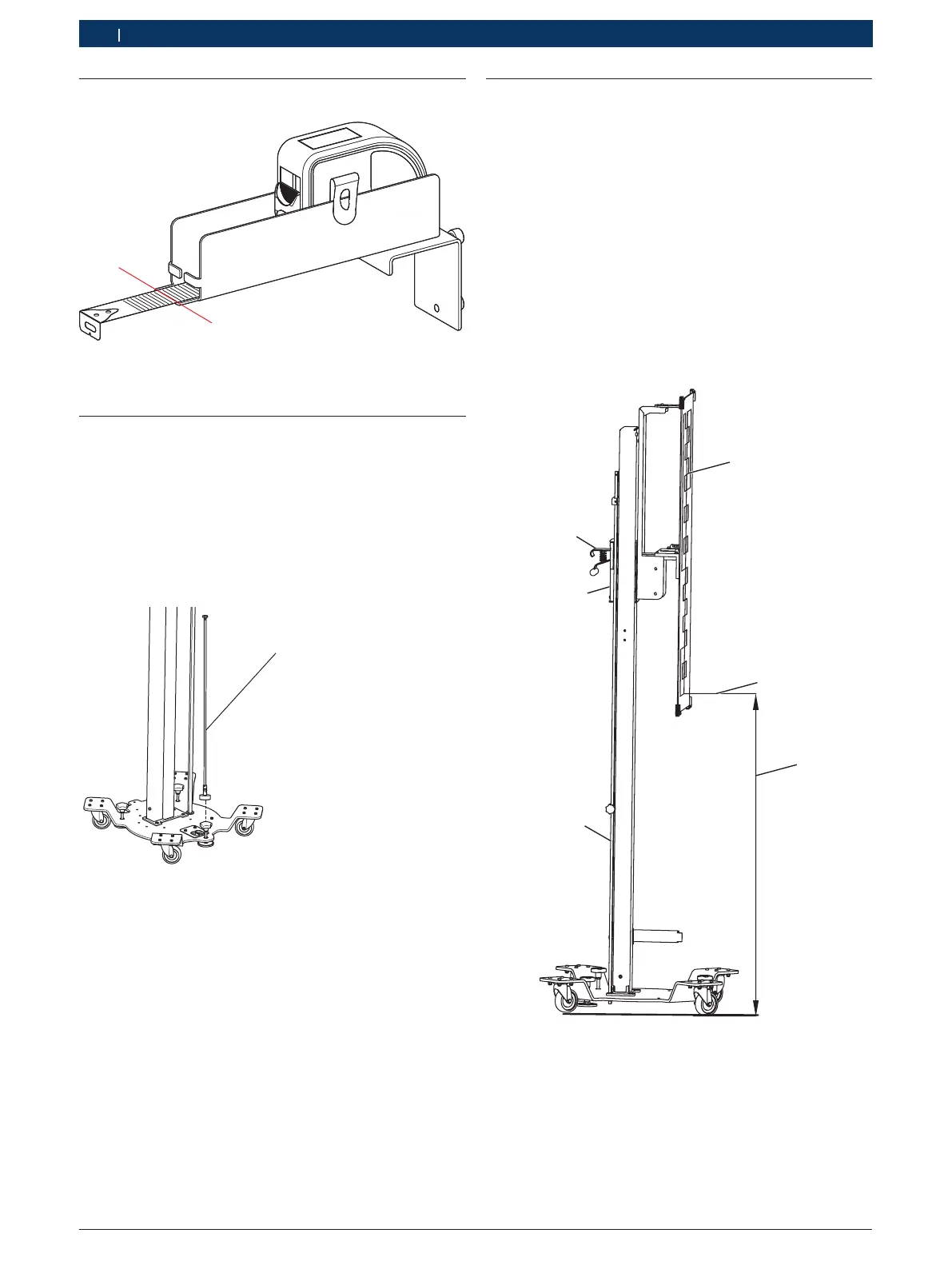

Fig. 13: Målebånd / holder
1 Aflæsning af afstand
5.6 Justering af EL–52425 vha. indstil-
lingshjælp
i
Indstillingshjælp kan fås som ekstraudstyr.
1. Indstillingshjælpen sættes på bolten med stjerne-
greb.
2. Justér EL–52425 efter libellerne på præcisionshol-
deren ved hjælp af indstillingshjælpen.
1
Fig. 14: Justering af EL–52425 vha. indstillingshjælp
1 Indstillingshjælp
5.7 Indstilling af kalibreringstavlens høj-
de
1. Se nødvendig højde for kalibreringstavle i "Reparati-
onsvejledningen" fra køretøjets fabrikant.
2. Kontrollér, om der er en højdeforskel mellem kø-
retøjets planposition og EL–52425´s planposition
(f.eks. pga. en lift).
3. Hvis der en en højdeforskel mellem planpositioner-
ne, skal højdeforskellen modregnes med den angivne
højde i den korte vejledning.
4. Fastgør kalibreringstavlen.
5. Aktiver låsegrebet og juster kalibreringstavlen til den
nødvendige højde vha. et målebånd.
6. Den nødvendige højde måles med et målebånd på
midten af kalibreringstavlen.
1
2
3
4
5
6
Fig. 15: Indstilling af kalibreringstavlens højde
1 Kalibreringstavle
2 Underkant skakbrætsmønster
3 Højde
4 målelineal
5 Højdevisning (option)
6 Låsehåndtag
