1 690 386 081 2018-02-22| Robert Bosch GmbH
182 | EL–52425 | Servistr
5.9 Kalibrasyon panelinin takılması
1
2
3
4

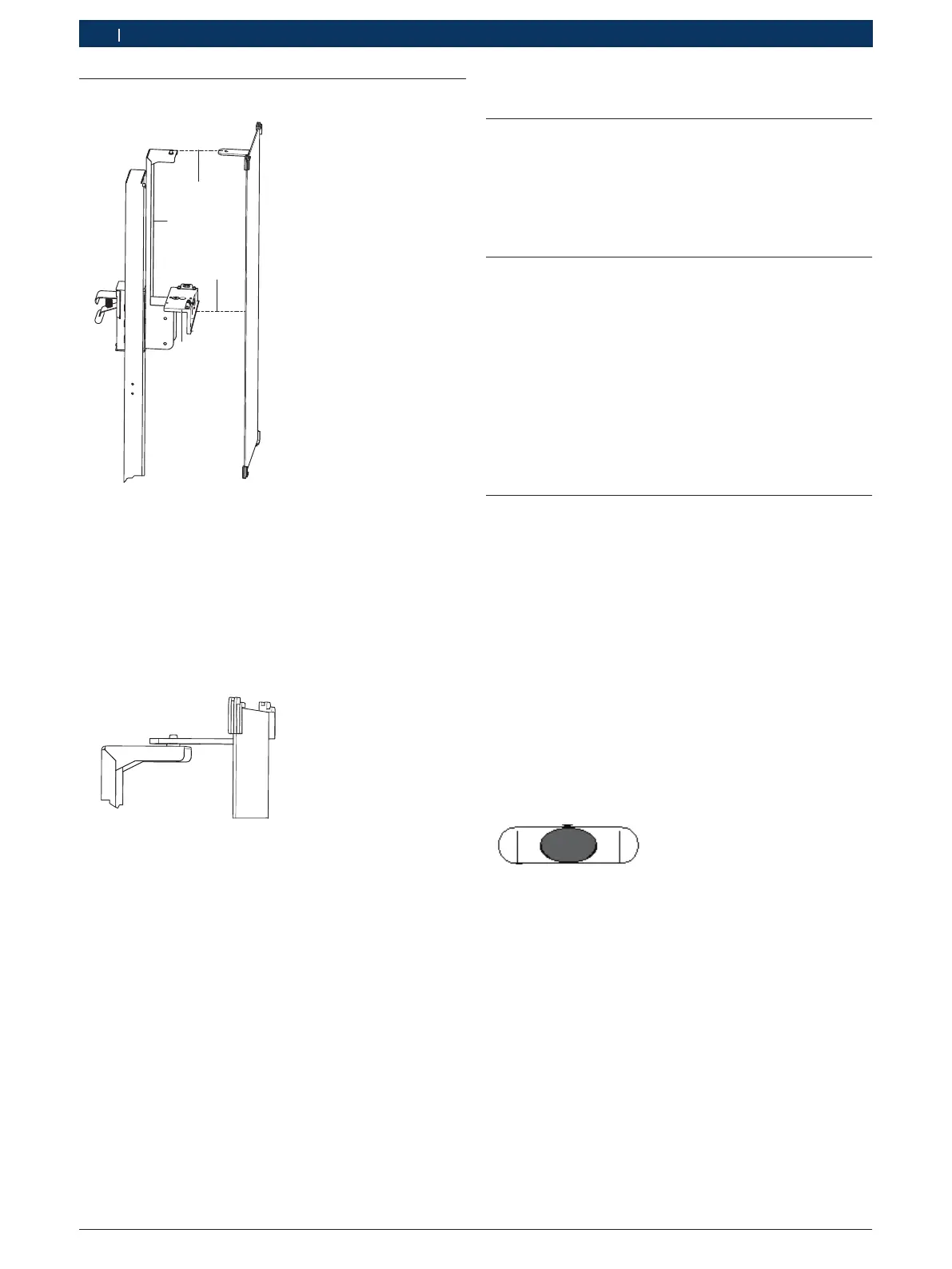

Şek. 17: Kalibrasyon paneli
1 Pozisyon1
2 Pozisyon2
3 Kalibrasyon paneli için tutma kolu ¹
)
4 Hassas tutucu
¹
)
Sipariş edilen modele bağlı olarak teslimat kapsamına dahildir
¶ Kalibrasyon panelini önce 1 no.lu pozisyona ve
ardından 2 no.lu pozisyona tespitleyin.
Şek. 18: Mesafe
1 Mesafe - Pozisyon 1
i 2no.lu pozisyona monte edilmesi sırasında kalibra-
syon paneli, hassas tutucuda boşluksuz yer almalıdır
(pim yerine geçmelidir).
! Kalibrasyon paneli:
$ Kalibrasyon panelinin boşluksuz olarak yerleşimiş
olduğunu dikkate alın.
$ Kalibrasyon panelinin 1 ve 2 no.lu pozisyona
tespitlenmiş olduğunu dikkate alın.
$ Hasarlı kalibrasyon panelini değiştirin.
6. Servis
6.1 Temizlenmesi
¶ EL–52425 ünitesini, sadece nötr temizlik maddeleri
ve hav bırakmayan yumuşak bezler ile temizleyin.
! Kaba atölye temizleme bezleri ve aşındırıcı temizlik
maddeleri EL–52425 ünitesine zarar verebilir.
6.2 Kontrol
R EL–52425 ünitesi, çalışma bozukluğuna veya hasar
durumunda yetkili müşteri hizmetlerine kontrol etti-
rilmelidir.
R Ayar bulonlarını aşınmaya yönelik kontrol edin.
R Su terazilerinin yapıştırmasını kontrol edin.
R Mıknatısları, su terazilerini ve panel ve lazer
yerleştirme yüzeyini hasarlara, darbelere, eksik par-
çalara yönelik kontrol edin.
R Yerleşim yüzeylerini düzenli olarak temizleyin.
R Sapma/hasar durumunda
6.3 Su terazisi ile kontrol edilmesi
R EL–52425 ünitesini kurun, 1690382288 kodlu paneli
kalibrasyon yüksekliğine tespitleyin, EL–52425
ünitesini su terazilerini dikkate alarak ortalayarak
hizalayın.
R En az 1mm/m doğrulukta standart su terazisi
kullanın.
1. Tespitlenmiş panelin ön tarafına yerleştirin ve su ter-
azisindeki göstergeyi tutucudaki su terazisi gösterge-
si ile karşılaştırın (eğim açısı).
2. Kolonun yan tarafına yerleştirin ve su terazisindeki
göstergeyi tutucudaki su terazisi göstergesi ile
karşılaştırın (dönme açısı).
" Su terazisindeki hava kabarcığı, her iki kontrol sırasında
işaretin ortasını geçmemelidir. Geçmesi halinde,
EL–52425 ünitesini kullanmayın ve servise başvurun.
Şek. 19: Su terazisindeki hava kabarcığı
i EL–52425 ünitesinin ve lazerin kontrol edilmesi için
gerekli kontrol ekipmanları üreticiden sipariş edile-
bilir.
