5.9 Kalibratiepaneel aanbrengen
1
2
3
4

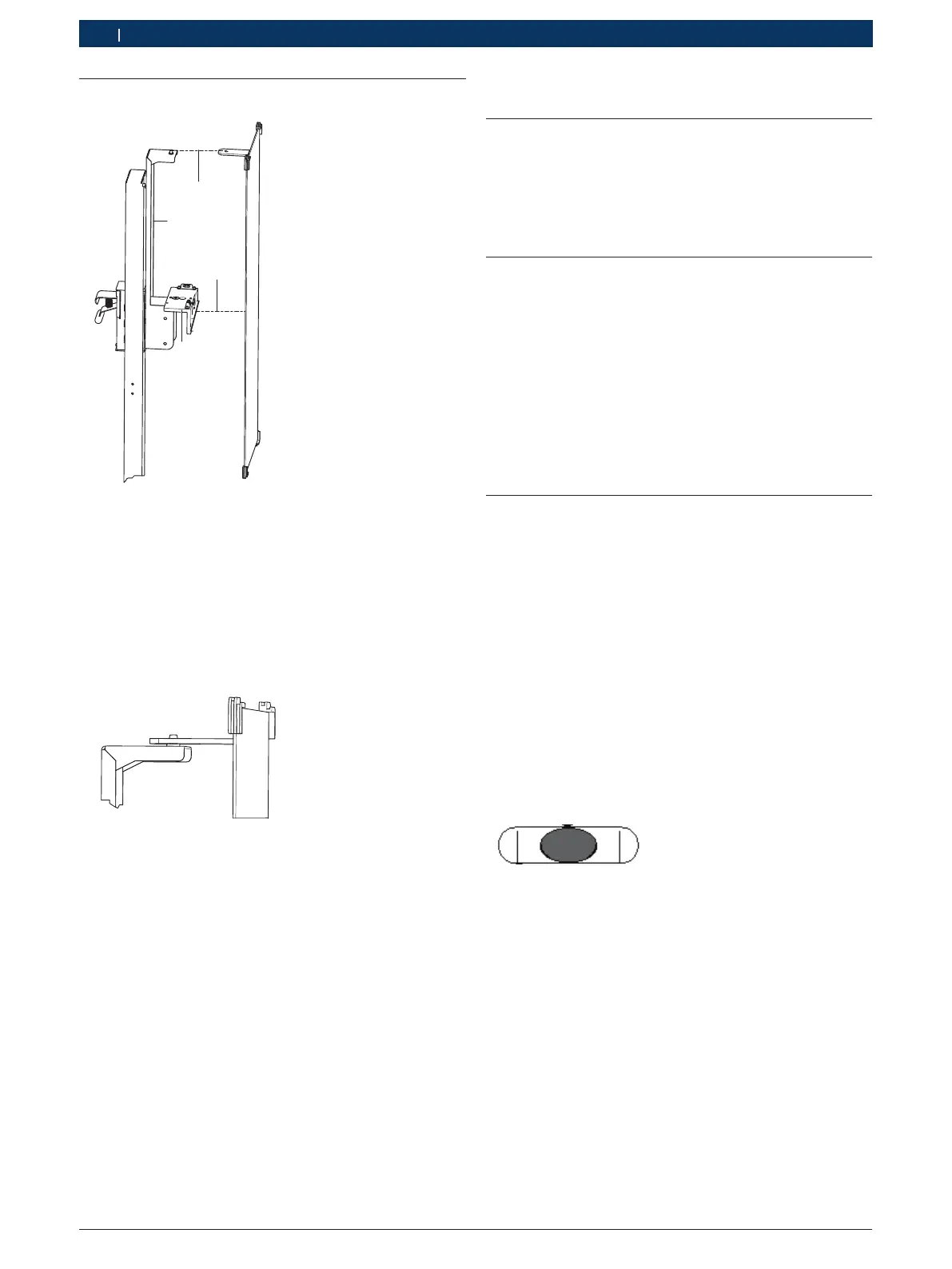

Afb. 17: Kalibratiepaneel
1 Positie 1
2 Positie 2
3 Bevestigingsarm voor kalibratiepaneel ¹
)
4 Precisiehouder
¹
)
Afhankelijk van de bestelde uitvoering meegeleverd
¶ Kalibratiepaneel eerst op positie 1 en dan op positie
2 bevestigen.
Afb. 18: Afstand
1 Afstand positie 1
i Bij het aanbrengen op positie 2 moet het kalibra-
tiepaneel op de precisiehouder vlak aanliggen (pen
moet vastklikken).
! Kalibratiepaneel:
$ Zorg ervoor dat het kalibratiepaneel vlak aanligt.
$ Zorg ervoor dat het kalibratiepaneel op positie 1
en positie 2 is bevestigd.
$ Beschadigd kalibratiepaneel vervangen.
6. Onderhoud
6.1 Reiniging
¶ EL–52425 alleen met zachte, pluisvrije doeken en
neutrale reinigingsmiddelen reinigen.
! Grove poetslappen en schurende reinigingsmiddelen
kunnen EL–52425 beschadigen.
6.2 Controle
R EL–52425 bij storingen in de werking of beschadi-
ging door een geautoriseerde klantenservice laten
controleren.
R Paspennen op slijtage controleren.
R Verzegeling van de waterpassen controleren.
R Magneten, waterpassen en oplegvlakken voor paneel
en laser op beschadiging, slagpunten en ontbreken-
de delen controleren.
R Oplegvlakken regelmatig reinigen.
R Bij afwijking/beschadiging
6.3 Controle met waterpas
R EL–52425 opbouwen, paneel 1690382288 op de
kalibratiehoogte bevestigen, EL–52425 met libellen
centraal uitrichten.
R Standaard waterpas gebruiken, nauwkeurigheid
minimaal 1mm/m.
1. Op de voorzijde van bevestigde paneel plaatsen
en luchtbelwaterpas op waterpas met waterpas op
houder vergelijken (knikhoek).
2. Aan de zijkant op de kolom plaatsen en luchtbelwa-
terpas met waterpas op houder vergelijken (rol-
hoek).
" Luchtbal van de waterpas mag bij beide controles het
midden van de markering niet overschrijden. Indien
dit toch het geval is, EL–52425 niet meer gebruiken
en service informeren.
Afb. 19: Luchtbel waterpas
i Testmiddel voor controle van EL–52425 en laser kan
bij de fabrikant worden besteld.
