1 690 386 081 2018-02-22| Robert Bosch GmbH
Uso | EL–52425 | 57 it
x

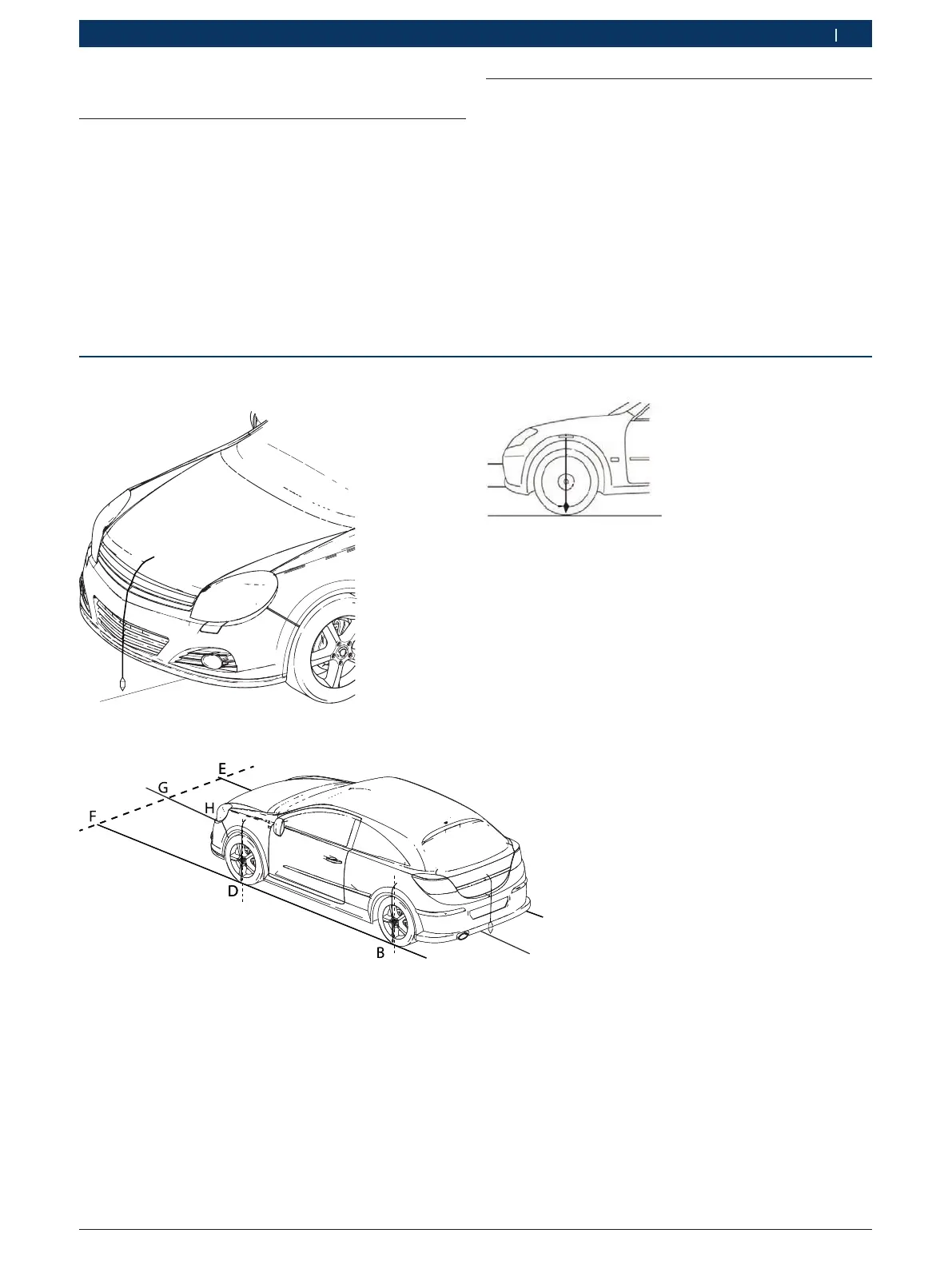

Fig. 7: Vista filo a piombo anteriore
x
Fig. 8: Vista filo a piombo laterale
5.2 Esempio di allineamento
1. Eseguire i contrassegni sul pavimento con il filo a
piombo sul veicolo e poi allineare EL–52425.
2. Applicare i contrassegni per l'allineamento sul pavi-
mento.PosizionareEL–52425 davanti al veicolo.
3. EL–52425 effettuare l'allineamento tra i contrasse-
gni F ed E sul pavimento a sinistra e a destra, per
tale scopo usare il vetro spia nel telaio base come
riferimento.
4. Al contempo spostare lentamente il telaio base fin-
ché entrambi gli indicatori nella piastra di base non
sono rivolti sulla linea G-H.
5. Uso
5.1 Allineamento
i
I valori specifici per l'allineamento esatto di
EL–52425 sono descritti nelle corrispondenti "Istru-
zioni di riparazione" del produttore del veicolo.
Fig. 9: Vista filo a piombo anteriore sinistra
