Монтаж | EL–52425 | 187 ru
4. Монтаж
4.1 Станина
¶ Установить направляющие ролики и регулируемые
опоры на станину.
1
2
3

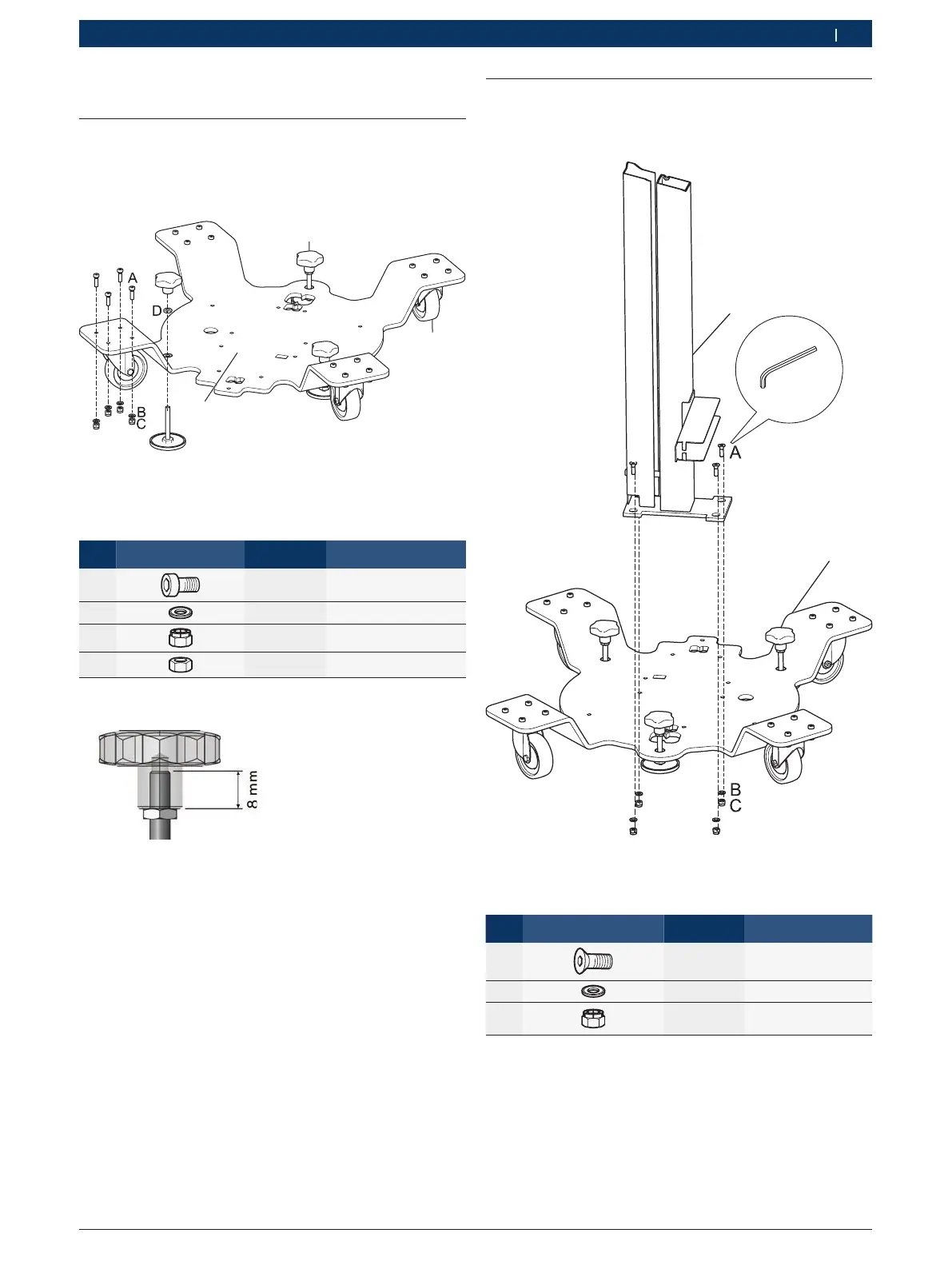

Fig. 2: Станина
1 Регулируемая опора3x
2 Направляющий ролик4x
3 Позиция для стойки
Поз. Вид крепления Кол-во Размер [мм]
A
16x M6x20
B
16x M6
C
16x M6
D
3x M8
Tab. 1: Крепежный материал станины
i Таб.1 и 2=комплект деталей 1 690 381 203
4.2 Стойка
¶ Установить стойку на плиту основания.
1
2
Fig. 3: Стойка
1 Стойка
2 Плита основания
Поз. Вид крепления Кол-во Размер [мм]
A
4x M6x25
B
4x M6
C
4x M6
Tab. 2: Крепежный материал стойки
