1 690 386 081 2018-02-22| Robert Bosch GmbH
Utilisation | EL–52425 | 35 fr
5.3 Aligner le EL–52425 avec le plan lon-
gitudinal médian du véhicule
(option lors de l'utilisation du module laser P-Assist S5)
i Les valeurs spécifiques pour l'alignement précis du
EL–52425 sont décrites dans les "notices de répara-
tion" correspondantes du fabricant du véhicule.
Ci-après un exemple d'alignement
1. Positionner le EL–52425 devant le véhicule.
2. Fixer P-Assist S5 sur le logement laser A et bloquer
avec un crochet.
1

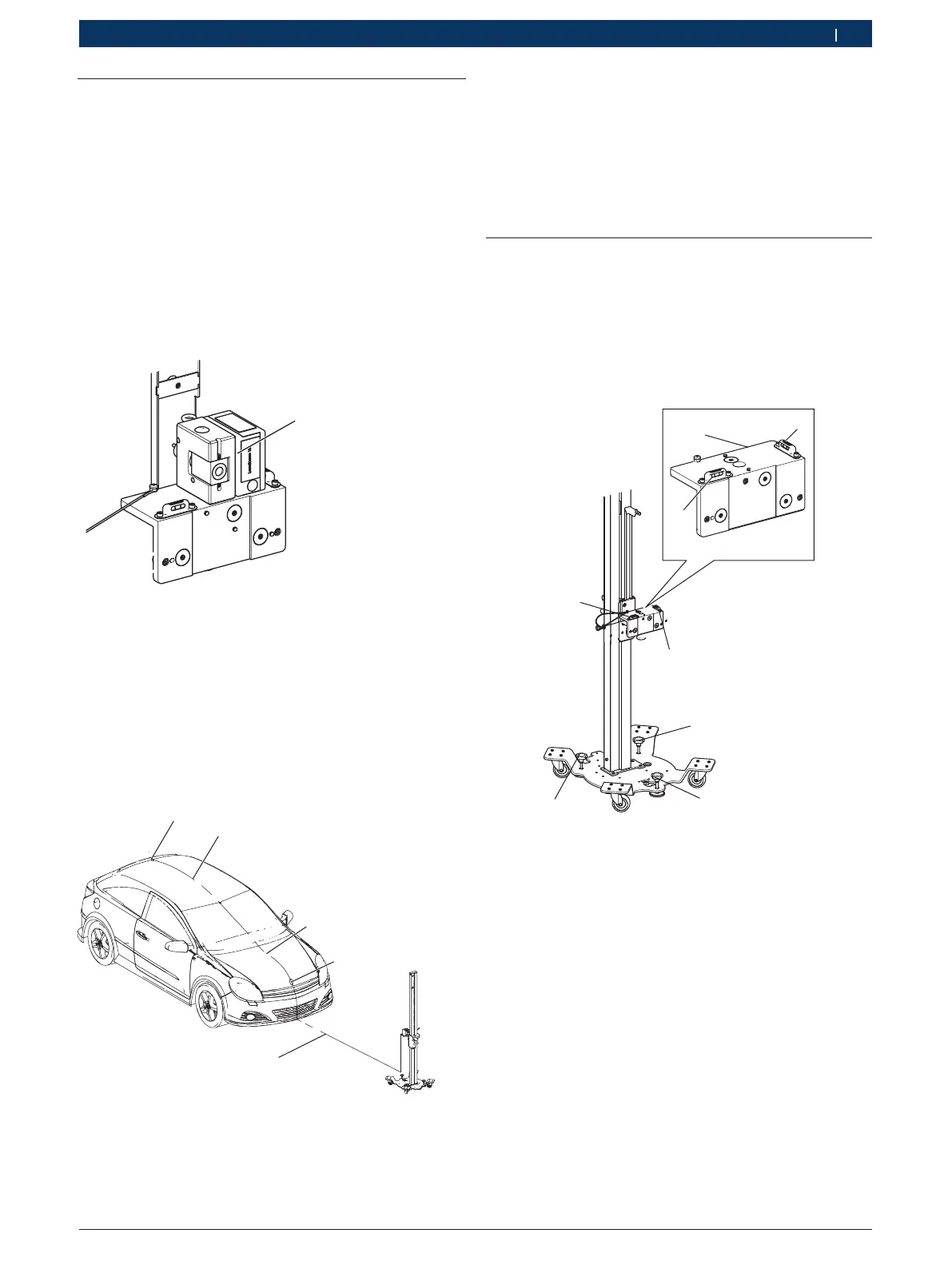

Fig. 10: P-AssistS5 dans le logement laserA
1 P-AssistS5 (accessoire spécial)
2 Crochet (accessoire spécial)
3. Allumer P-AssistS5.
 La ligne laser passe sur le véhicule.
4. Orienter le EL–52425 de telle manière que
l'emblème du constructeur soit marquée sur l'avant
du véhicule et l'antenne par la ligne laser.
 Le EL–52425 est orienté devant le véhicule.
1
1
1
2
3
Fig. 11: Ajuster le EL–52425 au milieu devant le véhicule
1 Ligne laser
2 Emblème de constructeur
3 Antenne
i Si l'emblème du constructeur et l'antenne ne se
trouvent pas au niveau central longitudinal du véhi-
cule, l'emblème du constructeur sur le hayon peut
être utilisée comme point de référence. Pour ce
faire, ouvrir le hayon et marquer avec la ligne laser
l'emblème du constructeur sur l'avant du véhicule et
au milieu sur le hayon.
5.4 Orienter le support de précision
¶ Orienter le support de précision avec les niveaux,
pour cela faire pivoter les pieds de réglage sur la
plaque de base avec les vis à poignée-étoile.
! Pour le calibrage de la caméra de pare-brise, le
EL–52425 doit être ajusté selon le niveau pour
l'angle de roulis et le niveau pour l'angle de tangage.
2
3
4
4
4
2
3
1
Fig. 12: Orienter le support de précision
1 Support de précision
2 Niveau pour angle de roulis
3 Niveau pour angle de tangage
4 Pieds de réglage
