1 690 386 081 2018-02-22| Robert Bosch GmbH
Montáž | EL–52425 | 151 cs
4. Montáž
4.1 Základna
¶ Vodicí kladky a stavěcí nožky umístěte na základnu.
1
2
3

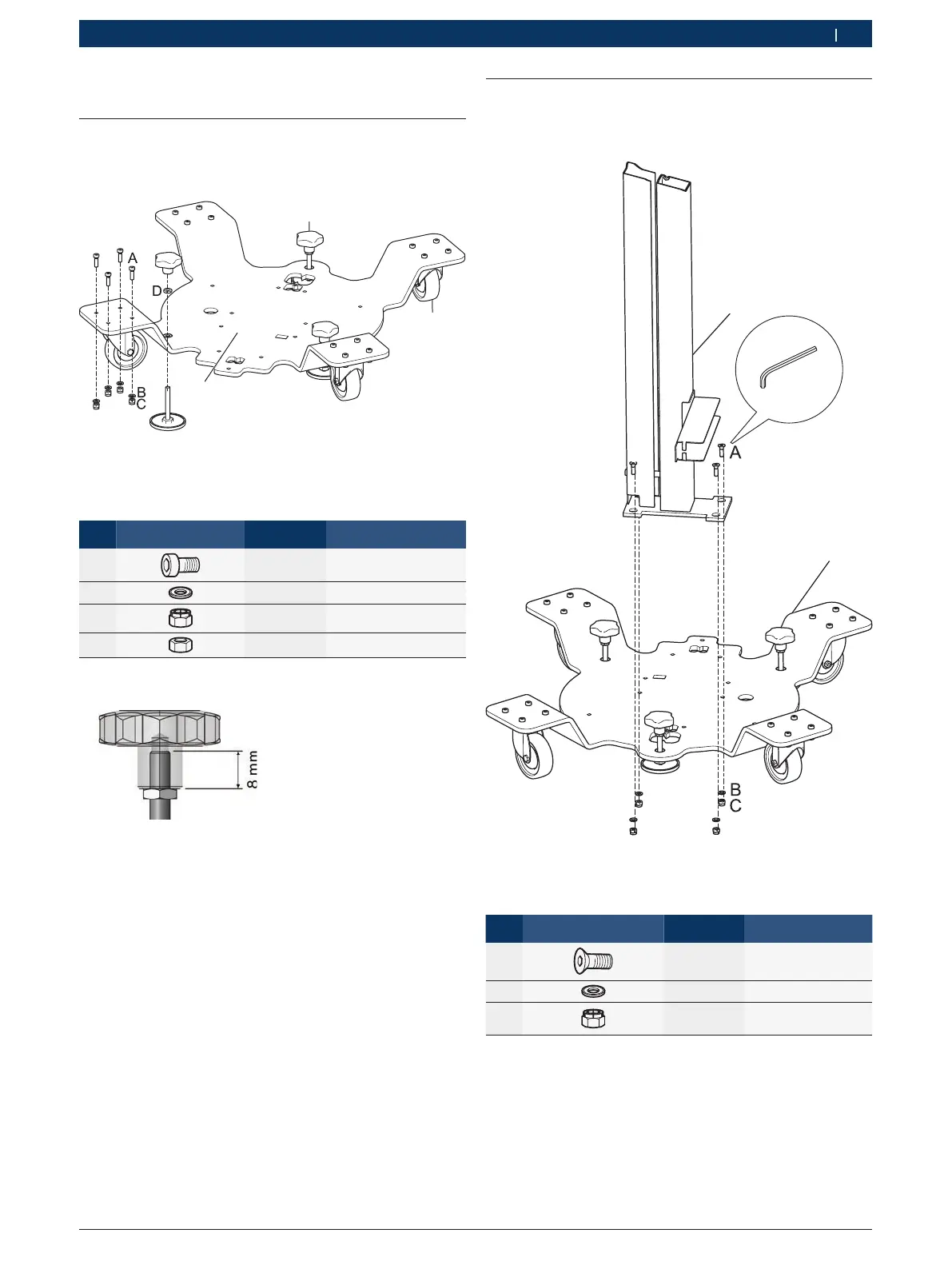

Obr. 2: Základna
1 Stavěcí nožka 3x
2 Vodicí kladka 4x
3 Poloha sloupku
Pol. Druh upevnění Počet Velikost [mm]
A
16x M 6 x 20
B
16x M 6
C
16x M 6
D
3 x M 8
Tab. 1: Upevňovací materiál základny
i Tabulka 1 a 2 = sada dílů 1 690 381 203
4.2 Sloupek
¶ Namontujte sloupek na základní desku.
1
2
Obr. 3: Sloupek
1 Sloupek
2 Základní deska
Pol. Druh upevnění Počet Velikost [mm]
A
4x M 6 x 25
B
4x M 6
C
4x M 6
Tab. 2: Upevňovací materiál sloupku
