1 690 386 081 2018-02-22| Robert Bosch GmbH
66 | EL–52425 | Produktbeskrivningsv
OBSERVERA – Risk för personskador ge-
nom nedfallande föremål från EL–52425.
¶ Fäst kalibreringspanelen under arbetets
gång och säkra laserenheten P-Assist
med säkerhetslinorna.
¶ Ta bort kalibreringspanelen och laseren-
heten vid montering, demontering och
transport.
VARNING – Stor risk för allvarliga ögons-
kador på grund av laserstråle.
¶ Rikta aldrig blicken mot laserkällan.
¶ Rikta inte laserstrålen mot personer och
speciellt inte mot ansiktet eller ögonen.
¶ Håll ett föremål framför laserstrålens
utgångspunkt för funktionskontroll.
3. Produktbeskrivning
3.1 Avsedd användning
EL–52425 får bara användas för statisk kalibrering av
sensorer och kameror i motorfordon. De specifika repa-
rations- och serviceanvisningarna från fordonstillverka-
ren spelar en viktig roll. All annan användning anses inte
vara ändamålsenlig.
3.2 Mätplats förutsättning
Jämnhet mätplats
R Fordonet måste stå på en plan yta.
R Marknivån får inte luta mer än ±7mm/m.
Detta motsvarar 0,4grader.
Testplatsvillkor
R Fordonet måste vara tomt.
R Fordonets däck måste uppvisa angivet däcktryck.
R Kalibreringspanelen måste stå på samma plana yta
som fordonet.
R Kalibreringspanelen måste vara ren och fri från mar-
keringar, missfärgningar eller andra defekter.
R Genomför kalibreringsprocessen vid normala ljusför-
hållanden:
$ Dagsljus, fluorescerande ljus, konventionellt LED-
ljus.
$ Inga ljusa ljuskällor får finnas i kamerans synfält.
3.3 Leveransomfattning/specialtillbehör
Beteckning Artikelnummer
Bottenplatta
med monteringsmaterial 1 690 381 263
Pelare med skjutdel 1 690 381 254
Originalbruksanvisning 1 690 386 081
Måttband 1 693 740 533
Slagsnöre 1 693 740 815
Sänklod 1 693 740 685
Precisionshållare med fäste 1 690 381 261
Måttbandshållare 1 690 382 499
Universalmål typ 1 1 690 382 288
Skyddskåpa 1 690 382 497
Universalmål typ 3
1)
1 690 382 485
Positionsvisare (EL
–51747-2)
1) 2)
1 690 382 583
Laserenhet
1)
1 690 381 124
Säkringshake
1)
1 690 381 237
Inställningsstöd
1)
1 690 381 210
1)
Specialtillbehör
2)
För universalmått typ 3
3.4 EL–52425
1
2
3
4
5
6

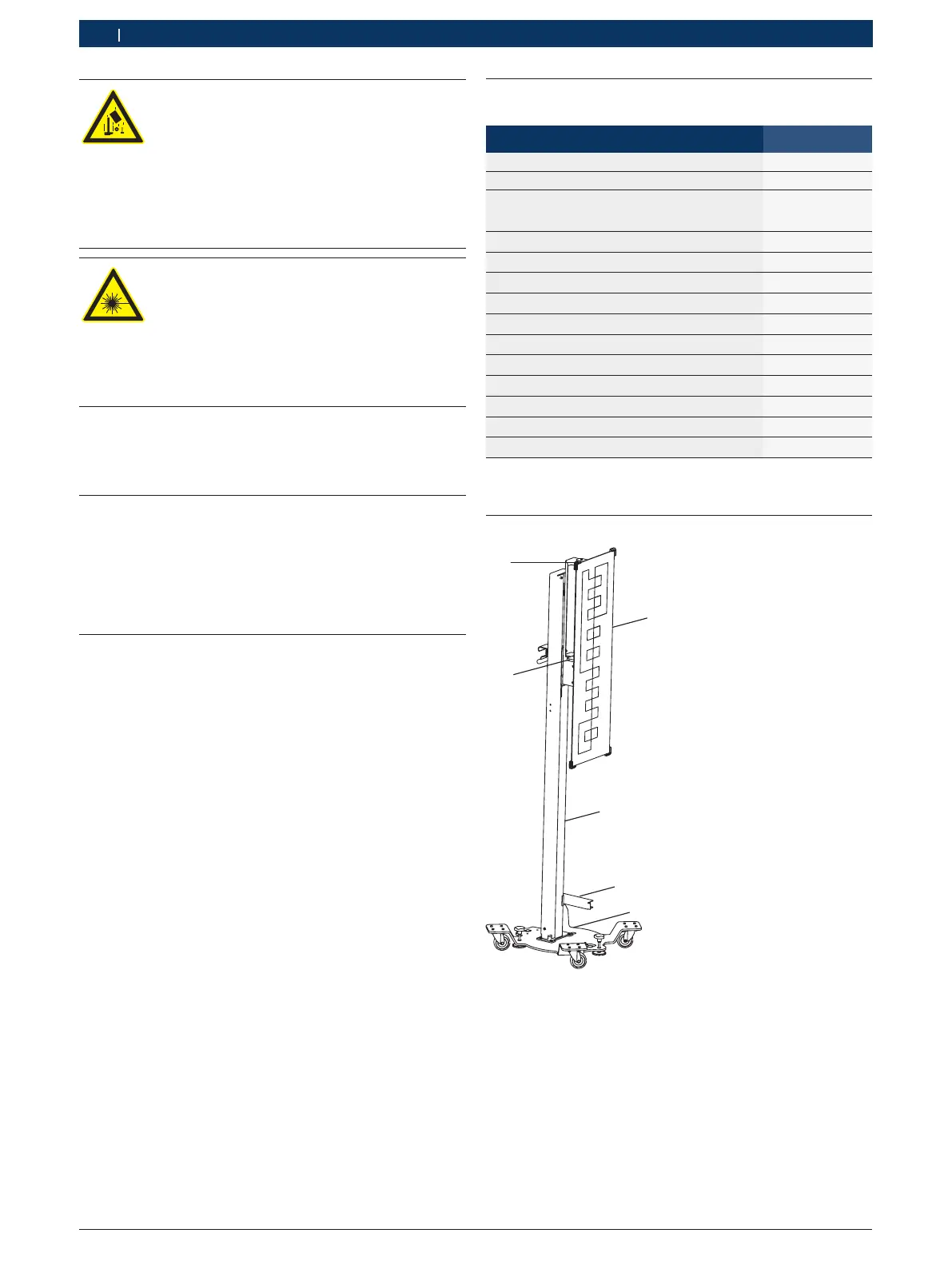

Fig. 1: EL–52425
1 Fäste för precisionshållare
2 Kalibreringspanel
3 Pelare
4 Måttbandshållare
5 Körbar bottenplatta
6 Precisionshållare
