1 690 386 081 2018-02-22| Robert Bosch GmbH
146 | EL–52425 | Utrzymywanie w należytym staniepl
5.9 Zamocowanie tablicy kalibracyjnej
1
2
3
4

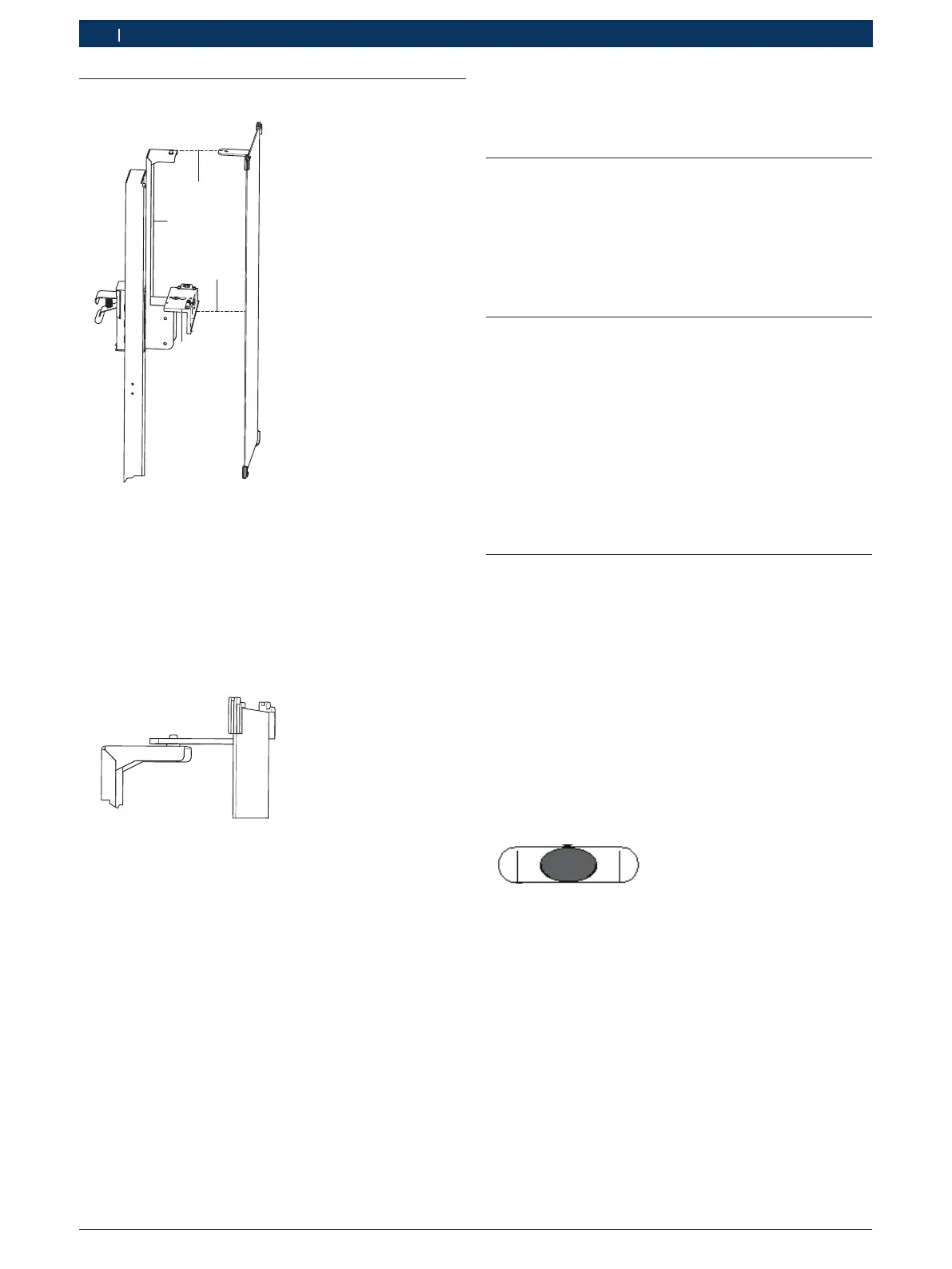

Rys. 17: Tablica kalibracyjna
1 pozycja 1
2 pozycja 2
3 uchwyt tablicy kalibracyjnej ¹
)
4 uchwyt precyzyjny
¹
)
Należy do zakresu dostawy wzależności od zamówionej wersji
¶ Tablicę kalibracyjną najpierw zamocować w pozycji
1, a potem w pozycji 2.
Rys. 18: Odstęp
1 odstęp od pozycji 1
i Przy mocowaniu do pozycji 2 tablica kalibracyjna
na uchwycie precyzyjnym musi dokładnie przylegać
(kołek musi się zazębić).
! Tablica kalibracyjna:
$ Zwrócić uwagę, czy tablica kalibracyjna dokładnie
przylega.
$ Zwrócić uwagę, czy tablica kalibracyjna jest przy-
mocowana na pozycji1 i2.
$ Uszkodzone tablice kalibracyjne należy wymienić.
6. Utrzymywanie w należytym
stanie
6.1 Czyszczenie
¶ EL–52425 czyścić tylko miękkimi ściereczkami
niezostawiającymi włókien ineutralnymi środkami
czyszczącymi.
! Ostre czyściwo warsztatowe iśrodki do szorowania
mogą uszkodzić EL–52425.
6.2 Badanie
R W przypadku pogorszenia działania lub uszkodzenia
zlecić sprawdzenie EL–52425 przez autoryzowany
serwis.
R Sprawdzić kołki pasowane pod kątem zużycia.
R Skontrolować plomby poziomnic.
R Magnesy, poziomnice ipowierzchnię przylegania
tablic ilasera skontrolować pod kątem uszkodzeń,
obić, brakujących elementów.
R Regularnie czyścić powierzchnie przylegania.
R W przypadku odchylenia/uszkodzenia
6.3 Kontrola za pomocą poziomnicy
R Zmontować EL–52425, przymocować tablicę
1690382288 na wysokości kalibracji, wyrównać
EL–52425 pośrodku według poziomnic.
R Użyć standardowej poziomnicy odokładności co
najmniej 1mm/m.
1. Przyłożyć zprzodu przymocowanej tablicy
iporównać wskazanie libelli wpoziomnicy zlibellą
na uchwycie (kąt pochylenia).
2. Przyłożyć zboku słupka iporównać wskazanie libelli
wpoziomnicy zlibellą na uchwycie (kąt toczenia).
" Podczas obu kontroli pęcherzyk powietrza poziomnicy
nie może przekraczać środka oznaczenia. Wprzeciw-
nym razie nie używać EL–52425 ipowiadomić serwis.
Rys. 19: Pęcherzyk powietrza poziomnicy
i Środki kontroli EL–52425 i laser można nabyć u
producenta.
