5.9 Установка калибровочной панели
1
2
3
4

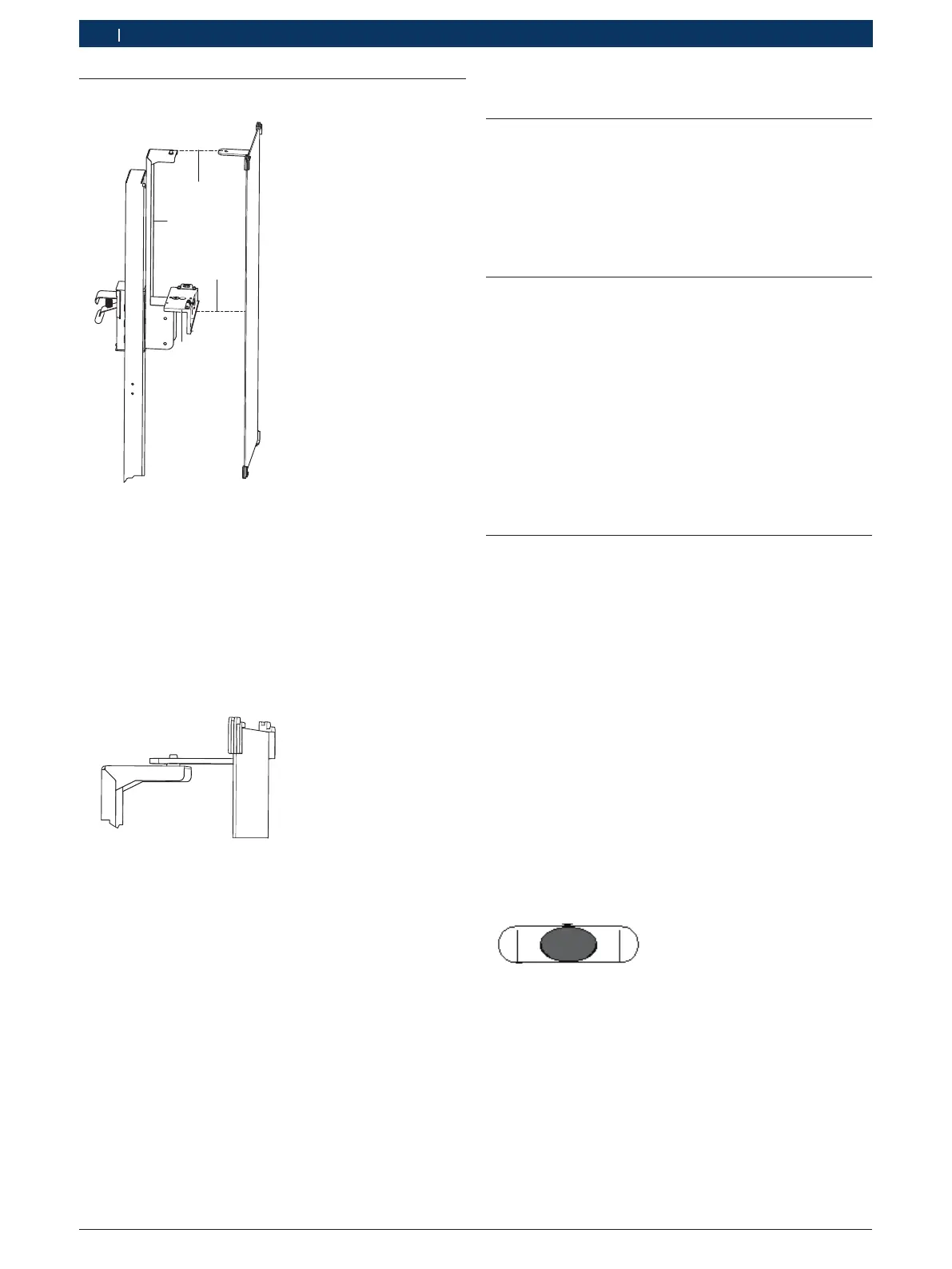

Fig. 17: Калибровочная панель
1 Позиция1
2 Позиция2
3 Кронштейн для калибровочной панели¹
)
4 Прецизионный держатель
¹
)
В зависимости от заказанного исполнения входит в комплект
поставки
¶ Закрепить калибровочную панель сначала на
позиции1, а затем на позиции2.
Fig. 18: Расстояние
1 Расстояние для поз.1
i При установке в поз.2 калибровочная панель
должна ровно прилегать к прецизионному
держателю (штырек должен быть зафиксирован).
! Калибровочная панель:
$ Калибровочная панель должна прилегать
ровно.
$ Калибровочная панель должна быть
закреплена в положении 1 и 2.
$ Поврежденную калибровочную панель следует
заменить.
6. Обслуживание
6.1 Очистка
¶ Очищать EL–52425 только нейтральными
чистящими средствами и мягкими безворсовыми
салфетками.
! Грубая ветошь и абразивные чистящие средства
могут нанести EL–52425 повреждения.
6.2 Проверка
R При нарушении функциональности или
повреждении EL–52425 проверить в
авторизованной сервисной службе.
R Проверить установочные штифты на предмет
износа.
R Проверить герметичность водяных уровней.
R Проверить магниты, водяные уровни и
поверхности панели и лазера на предмет
повреждений, забоин, отсутствия частей.
R Регулярно очищать поверхности установки.
R При отклонении/повреждении
6.3 Проверка с помощью ватерпаса
R Демонтировать EL–52425, закрепить
панель1690382288 на высоте калибровки,
выровнять EL–52425 по центру с помощью
водяных уровней.
R Использовать доступный в продаже ватерпас с
точностью не более 1mm/m.
1. Приложить к передней стороне закрепленной
панели и сравнить водяной уровень на ватерпасе
с водяным уровнем на креплении (угол
продольной качки).
2. Приложить сбоку к стойке и сравнить водяной
уровень ватерпаса с водяным уровнем на
креплении (угол поворота относительно
продольной оси).
" При испытаниях пузырек воздуха ватерпаса не
должен пересекать середину отметки. В противном
случае следует прекратить использование EL–52425
и проинформировать сервисную службу.
Fig. 19: Пузырек воздуха ватерпаса
i Средство контроля EL–52425 и лазера
заказывается у изготовителя.
