1 690 386 081 2018-02-22| Robert Bosch GmbH
162 | EL–52425 | Termékleíráshu
VIGYÁZAT – az EL–52425 tartóról leeső
tárgyak miatti sérülésveszély!
¶ A munka során a kalibrálótáblákat és a P-
Assist lézeregységet a rögzítőpántokkal
erősítse rá az eszközre.
¶ Az eszköz össze- és szétszerelése, illetve
szállítása során a kalibrálótáblákat és a
lézeregységet távolítsa el.
FIGYELMEZTETÉS – súlyos szemsérülé-
seket okozó lézersugárzás!
¶ Soha ne nézzen közvetlenül a lézerfor-
rásba.
¶ Soha ne irányítsa a lézert emberre, külö-
nösen ne az arcra és a szemekre.
¶ A működés ellenőrzésére tartson egy
tárgyat a lézersugár kilépési pontja elé.
3. Termékleírás
3.1 Rendeltetésszerű használat
Az EL–52425 csak gépjárműveken lévő érzékelők és
kamerák statikus kalibrálására használható. A kalibrálás
során mérvadók a járműgyártó specifikus javítási és
szervizelési utasításai. Minden egyéb, illetve ezt meg-
haladó használat nem rendeltetésszerű használatnak
minősül.
3.2 A mérőhelyre vonatkozó előfeltételek
A mérőhely síkbeli egyenletessége
R A járműnek sík felületen kell állnia.
R A padló szinteltérése nem lehet több, mint
±7mm/m.
Ez 0,4°-nak felel meg.
A vizsgálóhelyre vonatkozó feltételek
R A járműnek üresnek kell lennie.
R A jármű abroncsaiban az előírt abroncsnyomásnak
kell lennie.
R A kalibrálótábláknak a járművel azonos sík felületen
kell állniuk.
R A kalibrálótáblákon nem lehetnek jelölések,
elszíneződések vagy más sérülések.
R A kalibrálási folyamatot normál fényviszonyok között
kell elvégezni:
$ Nappali fény, fluoreszcens lámpák, hagyományos
LED-es lámpák.
$ A kamera látóterében nem szabad világos fényfor-
rást elhelyezni.
3.3 Szállítási terjedelem és speciális tar-
tozékok
Megnevezés Rendelési szám
Alaplap
szerelőanyagokkal 1 690 381 263
Állvány tolókával 1 690 381 254
Eredeti használati útmutató 1 690 386 081
Mérőszalag 1 693 740 533
Jelzőzsinór 1 693 740 815
Merülő ólom 1 693 740 685
Precíziós befogó tartóval 1 690 381 261
Mérőszalagtartó 1 690 382 499
Univerzális cél, 1. típus 1 690 382 288
Védőburkolat 1 690 382 497
Univerzális cél, 3. típus
1)
1 690 382 485
Pozíciójelző (EL
–51747-2)
1) 2)
1 690 382 583
Lézeregység
1)
1 690 381 124
Biztosítókötél
1)
1 690 381 237
Beállító segédeszköz
1)
1 690 381 210
1)
Speciális tartozék
2)
A 3. típusú univerzális tartóhoz
3.4 EL–52425
1
2
3
4
5
6

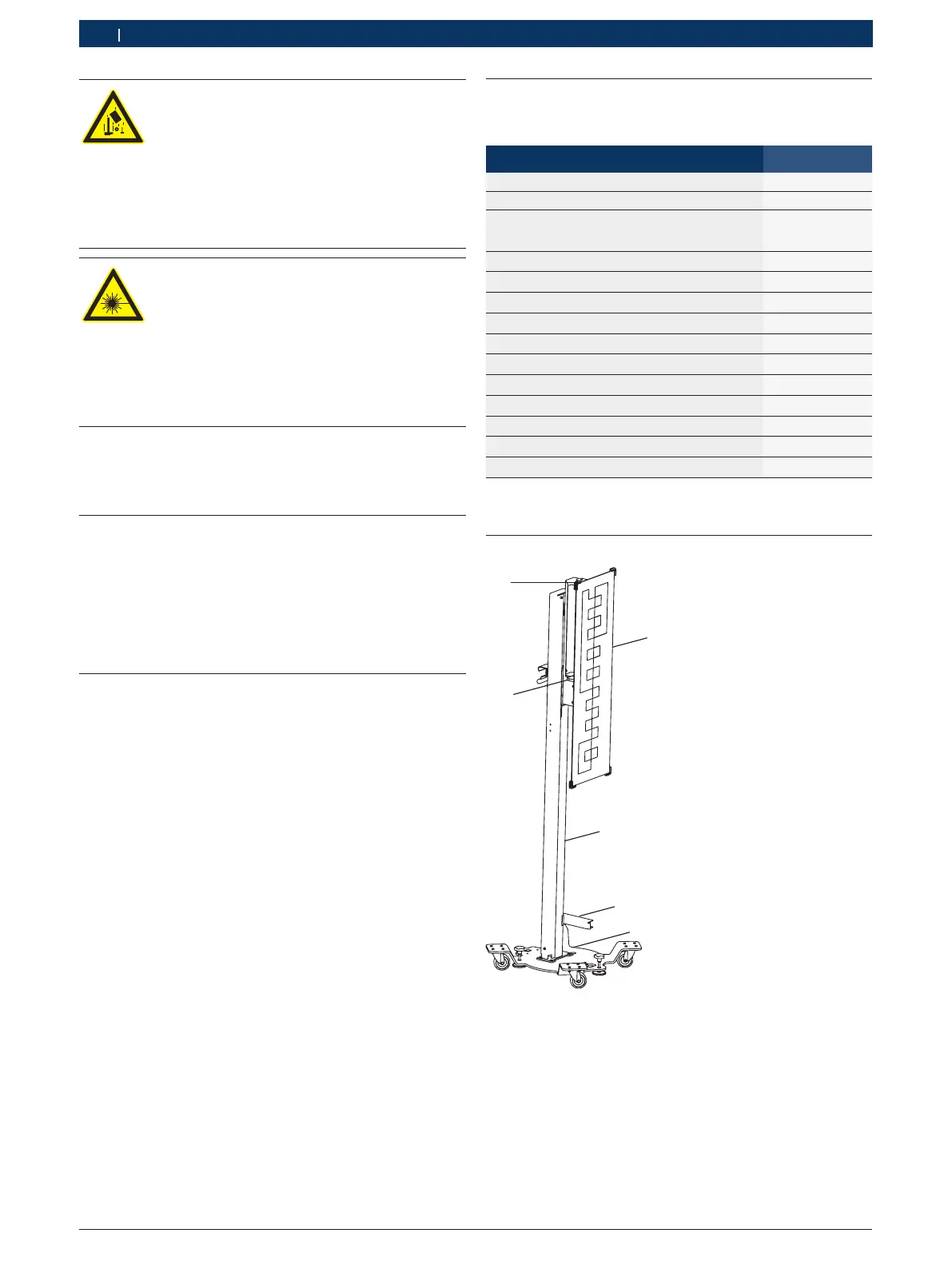

1 ábr.: EL–52425
1 A precíziós befogó tartója
2 Kalibrálótábla
3 Állvány
4 Mérőszalagtartó
5 Mozgatható alaplap
6 Precíziós befogó
