Rukovanje | EL–52425 | 203 hr
5.3 EL–52425 izravnajte s pomoću ravni-
ne uzdužne sredine vozila
(Opcionalno u slučaju korištenja laserskog modula
P-Assist S5)
i Specifične vrijednosti za točno izravnavanje
EL–52425 opisane su u odgovarajućim "Uputama za
popravak" proizvođača vozila.
U nastavku donosimo primjer izravnavanja
1. EL–52425 namjestite prije vozila.
2. Učvrstite P-Assist S5 na laserski prihvat A i osigurajte
sigurnosnim užetom.
1

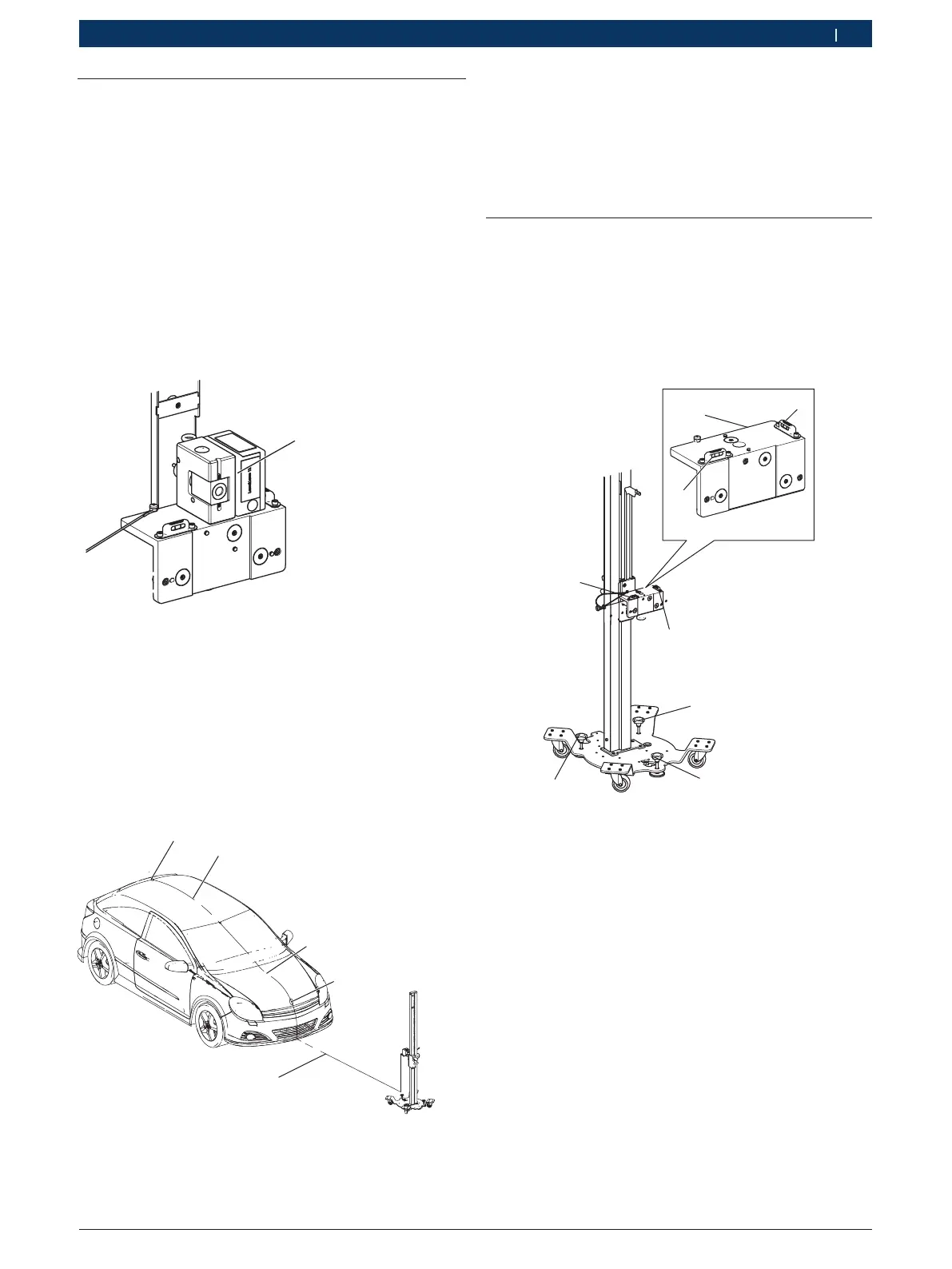

Sl. 10: P-Assist S5 na lasersko snimanje A
1 P-Assist S5 (posebna oprema)
2 Sigurnosno uže (dodatna oprema)
3. Uključite P-Assist S5.
Linija lasera prelazi vozilom.
4. EL–52425 namjestite tako da se logotip proizvođača
nalazi na prednjoj strani vozila i antena bude
označena laserskom linijom.
EL–52425 namješten je prije vozila.
1
1
1
2
Sl. 11: EL–52425 namjestiti pred vozilom na sredini
1 Laserska linija
2 Logo proizvođača
3 Antena
i Ako logo proizvođača i antena ne leže u ravnini
uzdužne sredine vozila, kao druga referenta točke
može se upotrijebiti logo proizvođača na prtljažniku.
Pritom otvorite vrata prtljažnika i obilježite na sre-
dini logo proizvođača na prednjoj strani vozila i na
prtljažniku.
5.4 Izravnavanje preciznog držača
¶ Izravnajte precizni držač libelom, u tu svrhu okrenite
podesive noge na osnovnoj ploči vijcima sa zvjezda-
stom glavom.
! Za statičko kalibriranje kamere prednjeg stakla
EL–52425 mora se podesiti prema libeli za nagibni
kut i kut propinjanja.
2
3
4
4
2
3
1
Sl. 12: Izravnavanje preciznog držača
1 Precizni držač
2 Libela za nagibni kut
3 Libela za kut propinjanja
4 Podesive noge
