1 690 386 081 2018-02-22| Robert Bosch GmbH
Montaggio | EL–52425 | 55 it
4. Montaggio
4.1 Telaio base
¶ Applicare le rotelle di guida e i piedi al telaio base.
1
2
3

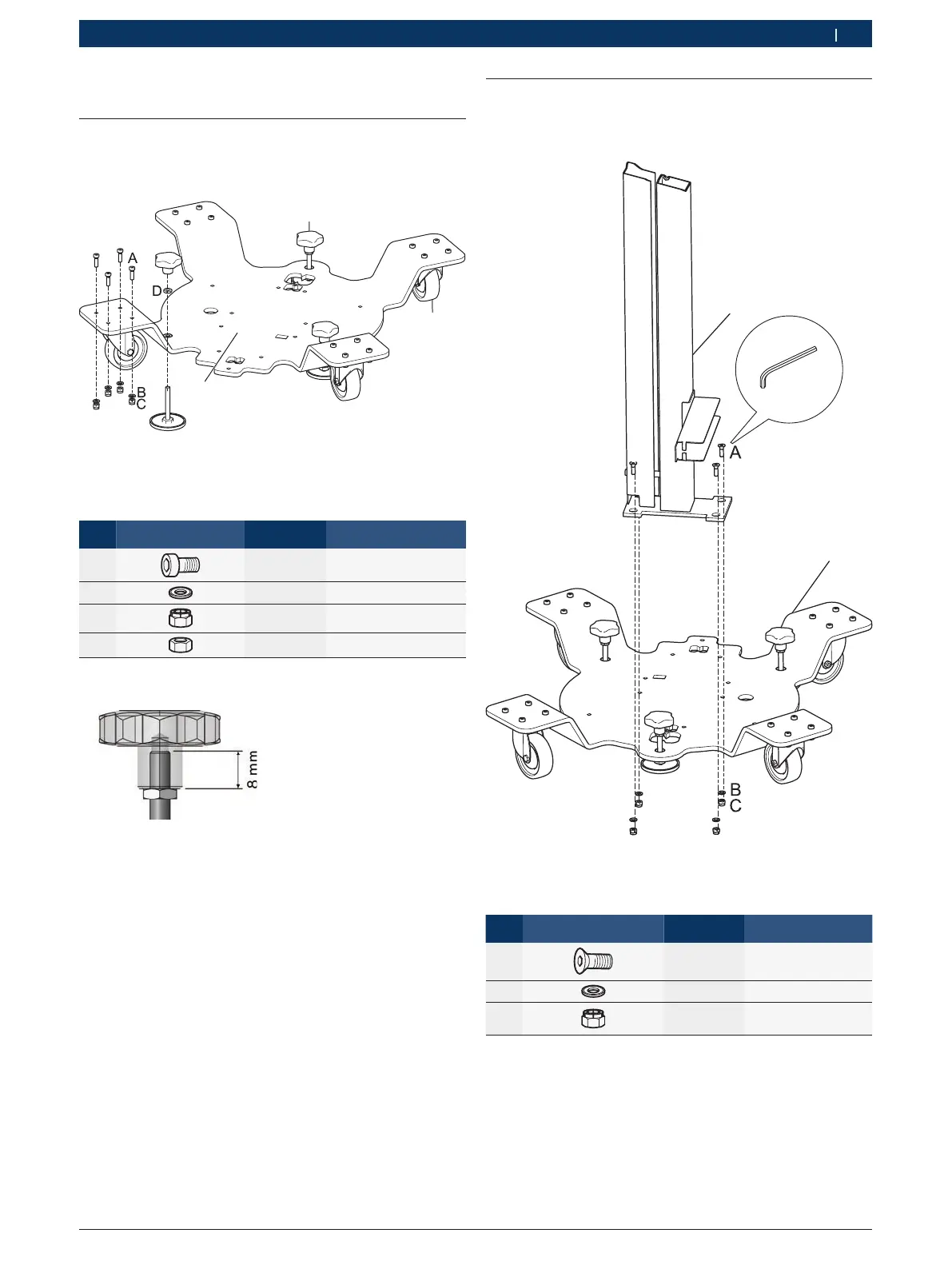

Fig. 2: Telaio base
1 Piede 3x
2 Rotella di guida 4x
3 Posizione per palo
Pos. Tipo di fissaggio Q.tà Dimensioni [mm]
A
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
D
3 x M 8
Tab. 1: Materiale di fissaggio telaio base
i Tabella 1 e 2 = kit di componenti 1 690 381 203
4.2 Palo
¶ Montare il palo sulla piastra di base.
1
2
Fig. 3: Palo
1 Palo
2 Piastra di base
Pos. Tipo di fissaggio Q.tà Dimensioni [mm]
A
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Materiale di fissaggio palo
