5.3 Az EL–52425 beállítása a jármű hoss-
zanti középsíkjához
(opcionálisan P-Assist S5 lézermodul használatával)
i Az EL–52425 pontos beállításához tartozó értékeket
a jármű gyártójának megfelelő "javítási útmutatóiban"
találja.
Az alábbiakban bemutatunk egy beállítási példát
1. Helyezze el az EL–52425 állványt a jármű előtt.
2. Erősítse fel a P-Assist S5 egységet az A lézeraljzatra,
majd a biztosítókötéllel rögzítse.
1

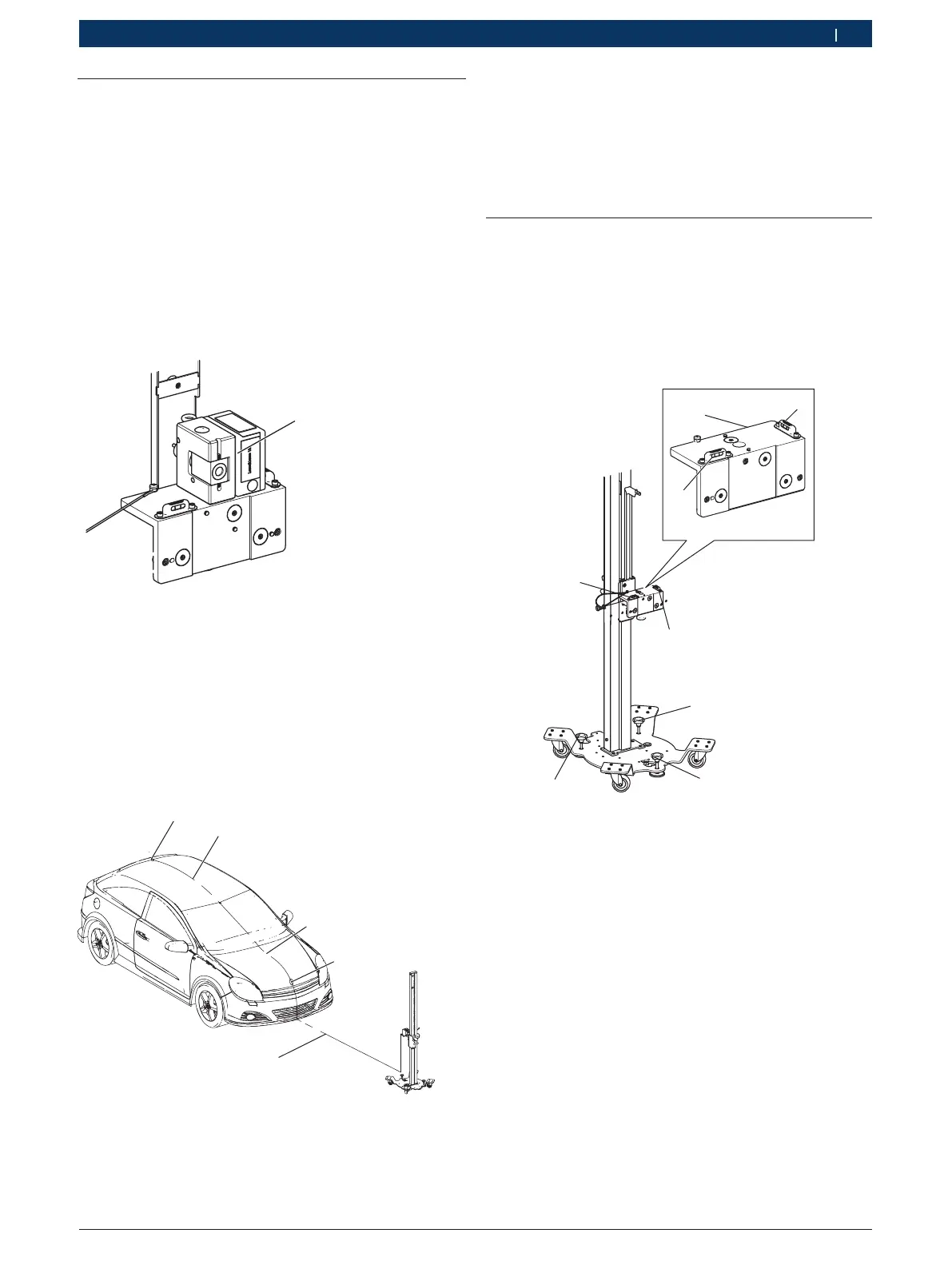

10 ábr.: A P-Assist S5 az A lézeraljzaton
1 P-Assist S5 (speciális tartozék)
2 Biztosítókötél (speciális tartozék)
3. Kapcsolja be a P-Assist S5 egységet.
A lézervonal a járműig halad.
4. Az EL–52425 egységet úgy állítsa be, hogy a
járművön a gyártó emblémája és az antenna a lézer-
vonal útjába essen.
Az EL–52425 ezzel be van állítva a jármű előtt.
1
1
1
2
11 ábr.: Az EL–52425 középre állítása a jármű előtt
1 Lézervonal
2 A gyártó emblémája
3 Antenna
i Ha a gyártó emblémája és az antenna nem a jármű
középvonali síkján található, akkor második referen-
ciapontként a csomagtartó fedelén lévő embléma is
használható. Ehhez nyissa fel a csomagtartó fedelét
és a lézervonalat a jármű orrán lévő emblémán ke-
resztül vezesse el a csomagtartón lévő emblémához.
5.4 A precíziós befogó beállítása
¶ Állítsa be a precíziós befogót a vízmértékkel: ehhez
az alaplap állítólábait a csillagfogantyús csavarokkal
forgassa el.
! A statikus elülső szélvédőkamera kalibrálásához az
EL–52425 állványt a vízmértékekkel a dőlés- és for-
gásszög szempontjából be kell állítani.
2
3
4
4
2
3
1
12 ábr.: A precíziós befogó beállítása
1 Precíziós befogó
2 Vízmérték a forgásszöghöz
3 Vízmérték a dőlésszöghöz
4 Állítólábak
