4.3 Endeanslag
¶ Spænd skruerne ved håndkraft.
1
1

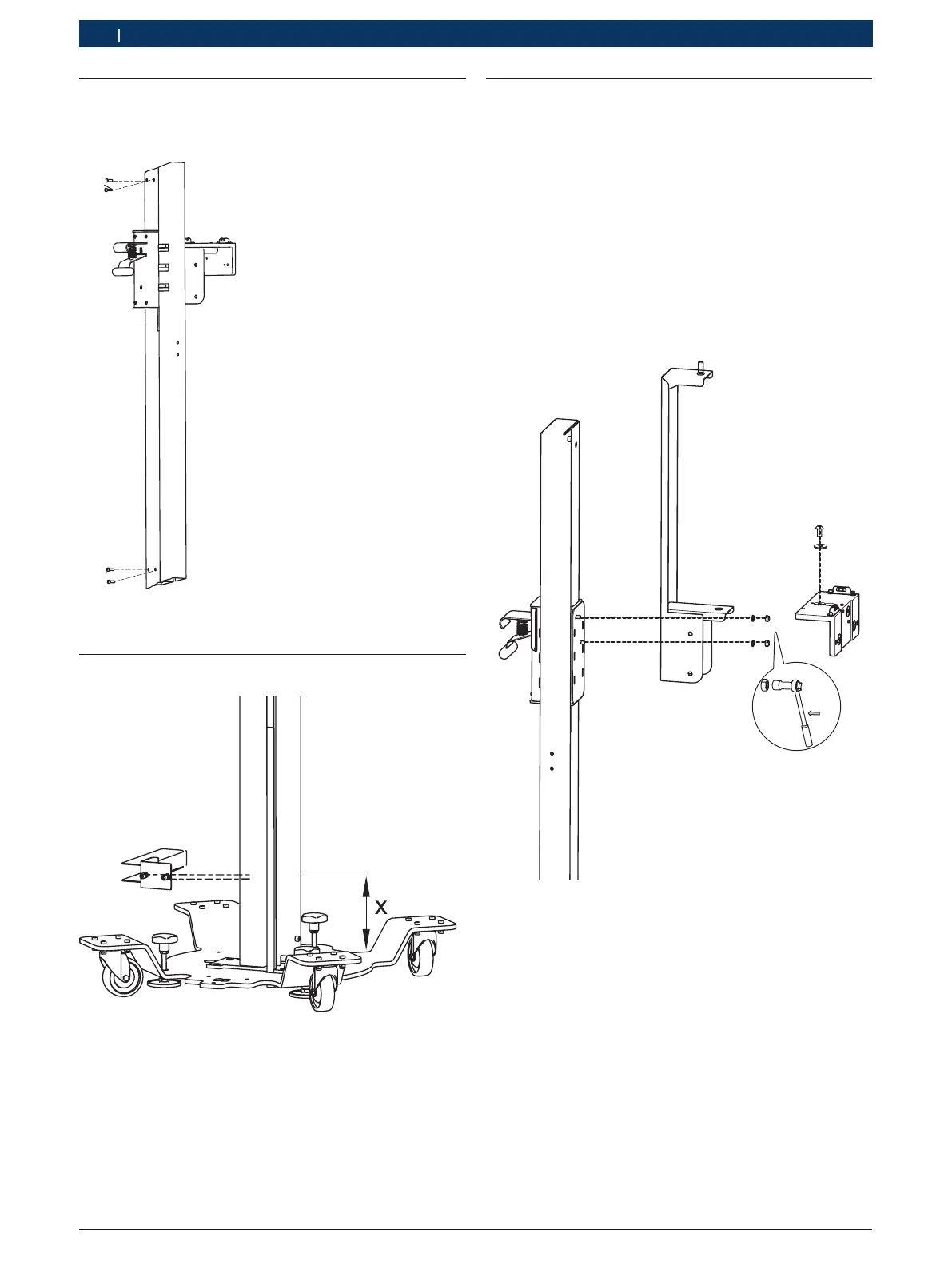

Fig. 4: Endeanslag
1 2 x M5 x 16
4.4 Holder målebånd
Fig. 5: Holder målebånd
X 0mm - 300mm
1. Anbring holderens målebånd i en højde på 0mm -
300
mm målt fra grundpladen, og overhold de speci-
fikke angivelser fra producenten af køretøjet.
2. Spænd skruerne ved håndkraft.
4.5 Optagelse til præcisionsholder
i
Fjern præcisionsholderen for en enkel montering.
Anbring præcisionsholderen igen efter montering af
"optagelse til præcisionsholder".
1. Anbring optagelsen til præcisionsholderen på slæ-
den.
2. Spænd optagelsen til præcisionsholderen med selv-
låsende sekskantmøtrikker med maks. 5Nm.
! Ved et større drejningsmoment kan gevindboltene
tage skade.
13
Fig. 6: Fastgørelse af optagelse til præcisionsholder
