1 690 386 081 2018-02-22| Robert Bosch GmbH
110 | EL–52425 | Kunnossapitofi
5.9 Kalibrointialustan kiinnittäminen
1
2
3
4

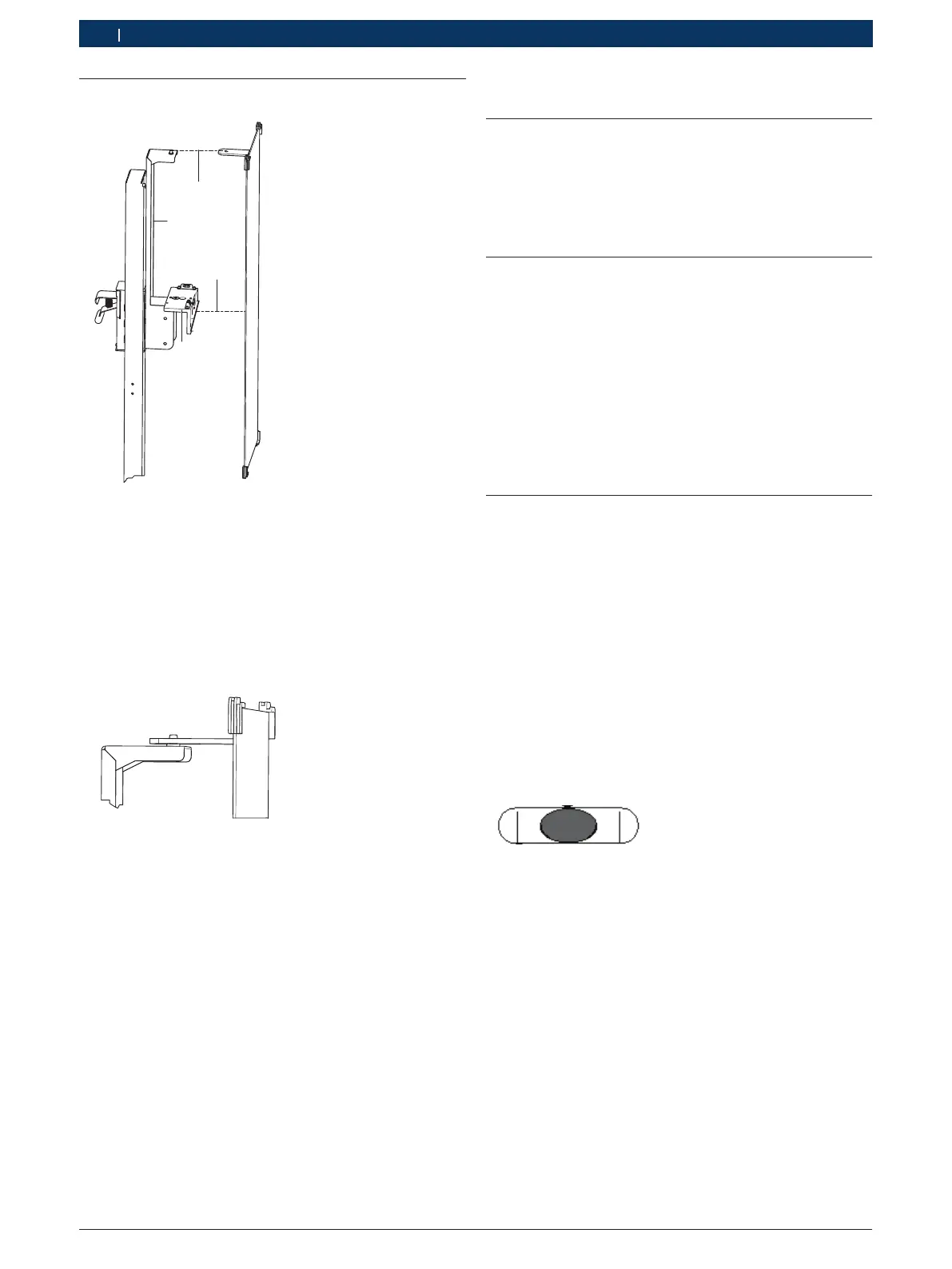

Kuva 17: Kalibrointialusta
1 Sijainti 1
2 Sijainti 2
3 Kalibrointialustan pidikevarsi ¹
)
4 Tarkkuuspidin
¹
)
Sisältyy toimitukseen aina tilatun mallin mukaan
¶ Kiinnitä kalibrointialusta ensin asentoon 1 ja sitten
asentoon 2.
Kuva 18: Etäisyys
1 Etäisyys positio 1
i Kiinnitettäessä asentoon 2 kalibrointialustan pitää
olla tasassa tarkkuuspitimen kanssa (nastan pitää
lukittua).
! Kalibrointialusta:
$ Varmista, että kalibrointialusta on asennettu
tasaisesti.
$ Varmista, että kalibrointialusta on kiinnitetty
asentoon 1 ja 2.
$ Vaihda vaurioituneet kalibrointialustat.
6. Kunnossapito
6.1 Puhdistus
¶ Puhdista EL–52425 vain neutraaleja puhdistusainei-
ta käyttäen ja pehmeällä ja nukattomalla liinalla.
! Karkeat korjaamon puhdistusliinat ja hankaavat puh-
distusaineet voivat vaurioittaa EL–52425 -laitetta.
6.2 Tarkastus
R Anna EL–52425 valtuuteun edustajan tarkastettavak-
si, jos sen toiminnossa on poikkeavuutta tai laite on
vaurioitunut.
R Tarkasta sovitustapit kulumien varalta.
R Tarkasta vesivaakojen sinetti.
R Tarkasta magneetit, vesivaa'at ja alustojen ja laserin
vastinpinnat vaurioiden, iskuvaurioiden ja puuttuvien
osien varalta.
R Puhdista vastinpinnat säännöllisesti.
R Poikkeaman/vaurion yhteydessä
6.3 Tarkastus vesivaa'an avulla
R Asenna EL–52425, kiinnitä alusta1690382288 ka-
librointikorkeuteen, kohdista EL–52425 vesivaa'an
avulla keskelle.
R Käytä tavallista vesivaakaa, jonka tarkkuus on vähin-
tään 1mm/m.
1. Aseta kiinnitetyn alustan etupuolta vasten ja vertaa
vesivaa'an kallistusmittaria pidikkeen kallistusmitta-
riin (nyökkäyskulma).
2. Laita sivulta pilaria vasten ja vertaa toisen vesivaa'an
vesivaakaa pidikkeen vesivaakaan (kallistuskulma).
" Toisen vesivaa'an ilmakupla ei saa ylittää molemmissa
teisteissä merkinnän keskikohtaa. Jos näin kuitenkin
käy, älä käytä EL–52425 -laitetta enää ja ilmoita asiasta
huoltoon.
Kuva 19: Toisen vesivaa'an ilmakupla
i Laitteen EL–52425 tarkastusvälineet; laser on tilatta-
va valmistajalta.
