1 690 386 081 2018-02-22| Robert Bosch GmbH
192 | EL–52425 | Эксплуатацияru
5.5 Измерительная лента/крепление
1

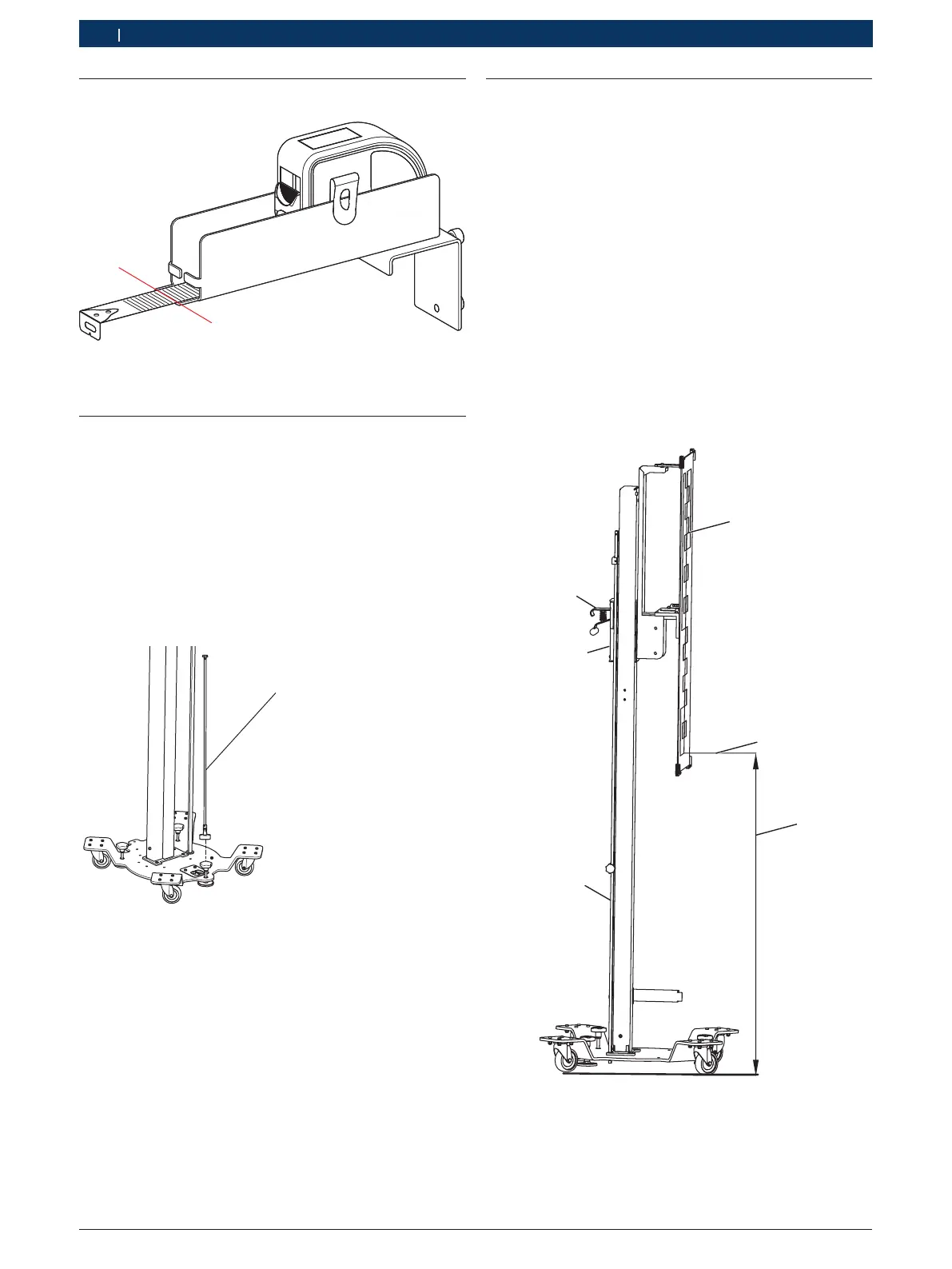

Fig. 13: Измерительная лента/крепление
1 Считать значение расстояния
5.6 Выравнивание EL–52425 с
помощью настроечного устройства
i
Настроечное устройство приобретается в качестве
специальных принадлежностей.
1. Установить настроечное устройство на винт со
звездообразной рукояткой.
2. Выровнять EL–52425 по водяному уровню
на прецизионном держателе с помощью
настроечного устройства.
1
Fig. 14: Выравнивание EL–52425 с помощью настроечного
устройства
1 Настроечное устройство
5.7 Настройка высоты калибровочной
панели
1. Выбрать необходимую высоту калибровочной
панели из руководства по ремонту от изготовителя
автомобиля.
2. Проверить, существует ли перепад высот между
площадками, на которых размещен автомобиль и
EL–52425 (например, вследствие использования
подъемника).
3. Если такой перепад высот существует, сделать
поправку на эту величину к указанной в краткой
инструкции.
4. Закрепить калибровочную панель.
5. Нажать на фиксирующую ручку и настроить
калибровочную панель по измерительной ленте
на нужную высоту.
6. Установить по измерительной ленте нужную
высоту до середины калибровочной панели.
1
2
3
4
5
6
Fig. 15: Настройка высоты калибровочной панели
1 Калибровочная панель
2 Нижняя кромка шахматного узора
3 Высота
4 Измерительная линейка
5 Индикация высоты, опция
6 Фиксирующая ручка
